- Полная интеграция в RFEM/RSTAB с импортом всех соответствующих нагрузок
- Основной расчет напряжений, с деформацией кручения по упруго-упругому методу
- Расчет на устойчивость плоских непрерывных стержней и на потерю устойчивости плоской формы изгиба
- Определение критического коэффициента нагрузки и таким образом Mcr или Ncr (коэффициент может быть применен в RF-/LTB для расчета el/pl)
- Расчет любых сечений на потерю устойчивости плоской формы изгиба (также сечений SHAPE-THIN)
- Расчет стержней и блоков стержней с примененный кручения (например, подкрановых балок)
- Возможности определения предельных коэффициентов нагрузки (критических коэффициентов нагрузки)
- Изображение собственных форм и форм кручения на рендере сечения
- Широкий выбор инструментов для определения области сдвига и заделки от поворота (профлисты, прогоны, связи)
- Простое определение дискретных пружин, таких как пружины депланации от лобовой плиты или поворотные пружины от колонн
- Графический выбор точек приложения нагрузки на сечении (верхний пояс, центр тяжести, нижний пояс или любые другие точки)
- Свободное расположение на сечении внецентренных узловых и линейных опор
- Определение значения для наклона или строительного подъема путем анализа собственных чисел
- Специальные шарниры депланации для определения условий депланации на переходах
RF-FE-LTB (английская версия) | Характеристики
.png?mw=1024&hash=03128c7eded1bbfc740656d54ea1140bd4f00745)
У вас есть какие-нибудь вопросы?
Длина: 01:02:00 min
Длина: 01:01:43 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:32 min
Функции продукта
Длина: 00:00:53 min
Длина: 01:05:28 min
Функции продукта
Длина: 00:00:32 min
Функции продукта
Длина: 00:00:38 min
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-16 подразделяется на две части: требования к стержням и требования к соединениям.
Расчёт рам, устойчивых к моменту, в соответствии с AISC 341-16 теперь возможен в аддоне Расчёт стальных конструкций для RFEM 6. Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям. В нашей статье рассмотрена требуемая прочность соединения. Ниже представлен пример сравнения результатов, полученных в программе RFEM и в руководстве по сейсмическому расчету AISC [2].
.png?mw=350&hash=b65b6b9a852c87c4cf2001c496265ddb8979502a)
В соответствии с DIN 18800, часть 2, расчеты выполняются отдельно для потери устойчивости при изгибе и потере устойчивости плоской формы изгиба, что упрощает вычисление. Как правило, расчет на потерю устойчивости при изгибе выполняется в плоскости каркаса с помощью расчета напряжений плоской конструкции по методу второго порядка, с учетом расчетных нагрузок и предварительных деформаций.
Расчет на потерю устойчивости плоской формы изгиба выполняется на отдельном стержне, выделенном из целой конструкции при помощи заданных граничных условий и нагрузок в соответствии с упруго-упругим методом.
RF-/FE-LTB ищет определяющие формы разрушения с помощью критического коэффициента нагрузки, который описывает потерю устойчивости при изгибе, кручении и плоской формы изгиба или сочетание всех форм разрушений, зависящих от примененных моделей и нагрузок. Далее модуль выполняет повторное вычисление до получения требуемой операнды.
Подробные настройки определяют, рассчитывается ли коэффициент критической нагрузки из-за потери устойчивости (при условии, что материал задан бесконечно упругими свойствами) или с ограничением напряжения.
При необходимости можно настроить размеры конечных элементов. Также можно изменить частичные коэффициенты надежности γM. В RF-/FE-LTB параметры итерации для соответствующих вычислений всех применяемых на практике модели установлены по умолчанию, но их можно регулировать индивидуально.
Подробные и простые опции в отдельных окнах ввода облегчают представление конструктивной системы:
Узловые опоры и расчетные длины
- Тип опоры каждого узла можно редактировать.
- Можно задать жесткость депланации на каждом узле. Результирующая пружина депланации определяется автоматически с помощью входных параметров.
Упругое основание стержня
- В случае упругих оснований стержня, можно вводить константы пружин вручную.
- В качестве альтернативы, можно использовать различные варианты для ввода вращательных и поступательных пружин из панели сдвига.
Пружины на концах стержней
- RF-/FE-LTB рассчитывает отдельные константы пружины автоматически. Используйте диалоговые окна и подробные изображения для представления продольной пружины с помощью соединительного компонента, поворотной пружины с помощью соединительной колонны или элемента жесткости депланации (доступные типы: торцевая пластина, швеллер, уголок, соединительная колонна или консольная часть).
шарниры стержней
- Если для данного блока стержней в программе RFEM/RSTAB не заданы шарниры на концах стержня, то их можно задать непосредственно в дополнительном модуле RF-/FE-LTB.
Зоны нагрузок
- Узловые нагрузки и нагрузки на стержень выбранных загружений и сочетаний изображаются в отдельных окнах. Здесь их можно редактировать, удалять или добавлять.
Несовершенства
- RF-/FE-LTB автоматически применяет несовершенства, масштабируя наименьший собственный вектор.

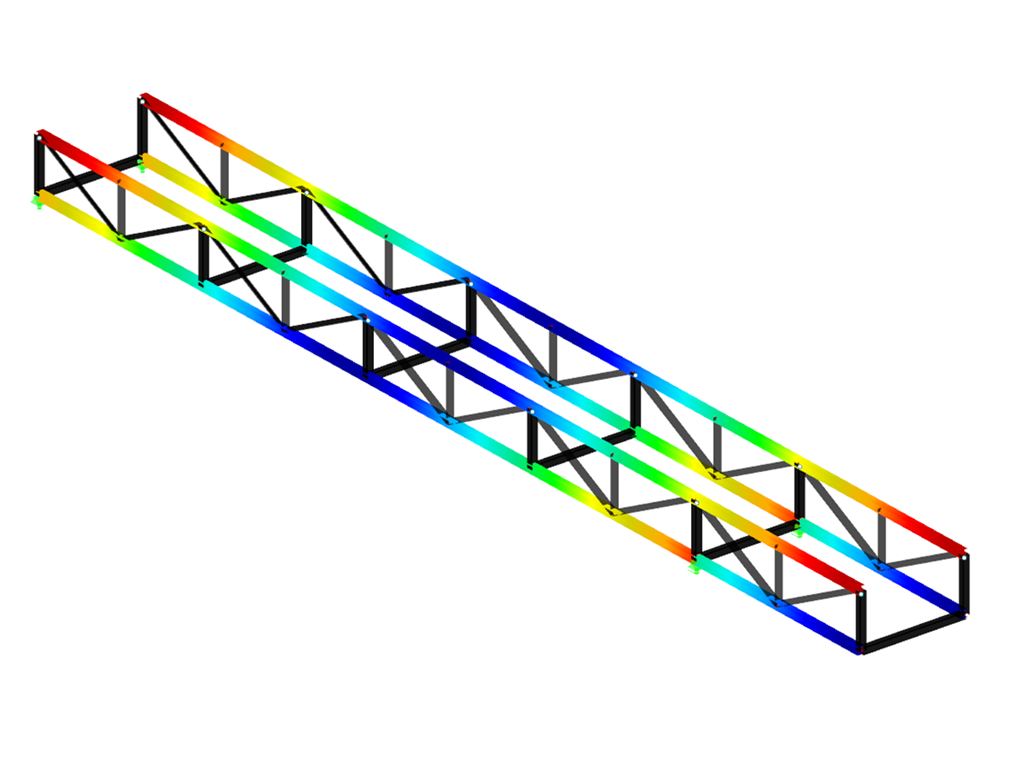

После расчёта изображаются деформации, внутренние силы, опорные реакции и напряжения. Так как модуль учитывает деформацию кручения, доступны диаграммы бимомента депланации, а также первичных и вторичных моментов кручения. При расчете на устойчивость применяются несовершенства для вычисления и определения коэффициентов физических нагрузок, которые могут быть использованы для определения Mki и Nki.
В дополнение к результатам, указанным в таблицах, соответствующие сечения изображаются в графическом виде. В RFEM/RSTAB различные результаты выделяются в модели стержня разными цветами. Приданные цвета и значения можно изменить.
Диаграммы результатов по блокам стержней позволяют выполнить адресную оценку. Также можно представить все промежуточные значения. Наконец, можно экспортировать все таблицы в MS Excel или в файл CSV. Диалог включает все необходимые для экспорта данные.
После ввода модели в программе RFEM/RSTAB, можно открыть дополнительный модуль RF-/FE-LTB. Здесь можно задать непрерывные стержни и загружения или сочетания, которые будут рассчитаны в расчётном случае.
Непрерывные стержни можно выбрать также графически. Материалы и сечения, используемые в RFEM/RSTAB, уже предустановлены, но при необходимости их можно всегда скорректировать. Для этого в программе доступны обширные библиотеки программ.
