- Piena integrazione in RFEM/RSTAB, inclusa l'importazione di tutti i carichi rilevanti
- Analisi generale delle tensioni con torsione di ingobbamento secondo il metodo elastico-elastico
- Analisi di stabilità di aste continue piane per instabilità e instabilità flesso-torsionale
- Determinazione del coefficiente di carico critico e quindi di Mcr o Ncr (il coefficiente può essere utilizzato in RF-/LTB per la verifica el/pl)
- Analisi di instabilità flesso-torsionale di qualsiasi sezione trasversale (anche le sezioni trasversali SHAPE-THIN)
- Progettazione di aste e set di aste con torsione applicata (ad esempio, trave di gru)
- Determinazione facoltativa del coefficiente di carico limite (coefficiente di carico critico)
- Visualizzazione degli automodi e dei modi torsionali sulla sezione trasversale renderizzata
- Ampia gamma di strumenti per la determinazione dei pannelli di taglio e dei vincoli rotazionali (come lamiere grecate, arcarecci, controventi)
- Facile determinazione di molle discrete come molle di ordito da piastre terminali o molle rotazionali da colonne
- Selezione grafica dei punti di applicazione del carico su una sezione trasversale (corda superiore, baricentro, corrente inferiore o qualsiasi altro punto)
- Disposizione libera dei vincoli esterni dei nodi eccentrici e delle linee su una sezione trasversale
- Determinazione del valore per l'inclinazione o la controfreccia mediante l'analisi degli autovalori
- Svincoli speciali per ingobbamento applicabili per la definizione delle condizioni di ingobbamento sulle transizioni

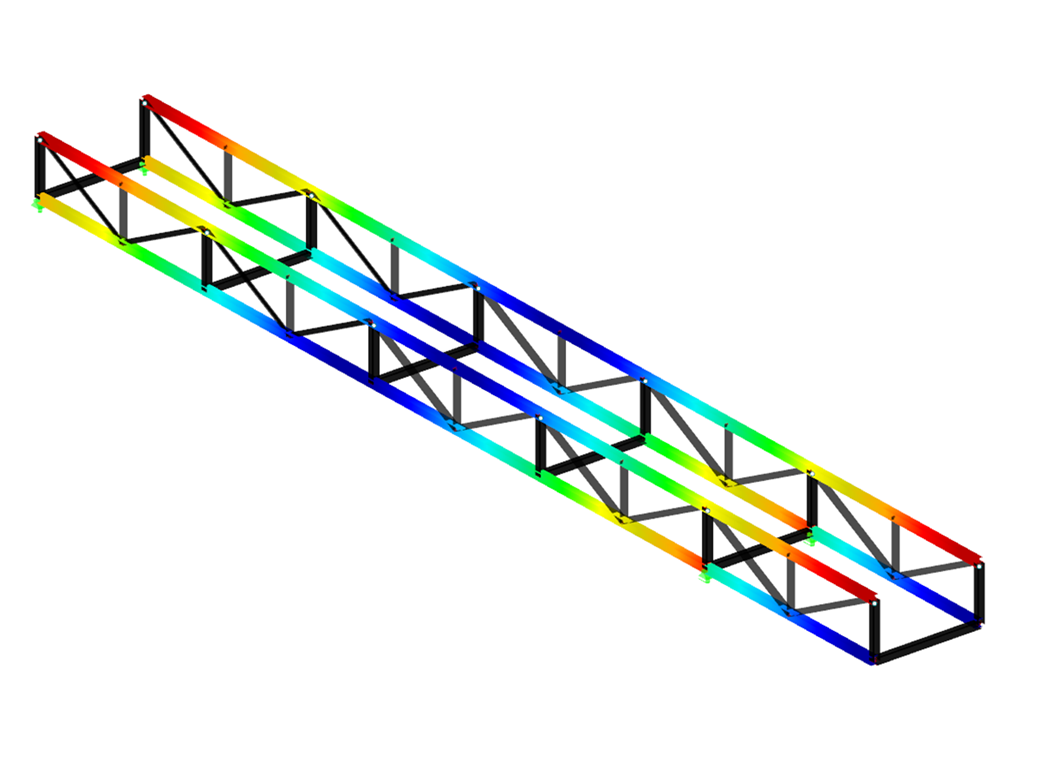

RF-FE-LTB (versione inglese) | Caratteristiche
.png?mw=1024&hash=03128c7eded1bbfc740656d54ea1140bd4f00745)
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 01:02:00 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:32 min
Caratteristiche del prodotto
Durata: 00:00:53 min
Durata: 01:05:28 min
Caratteristiche del prodotto
Durata: 00:00:32 min
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].
.png?mw=350&hash=b65b6b9a852c87c4cf2001c496265ddb8979502a)
In conformità con DIN 18800, parte 2, i progetti sono eseguiti separatamente per l'instabilità flessionale e l'instabilità flesso-torsionale per semplificare il calcolo. Generalmente, la verifica dell'instabilità flessionale viene eseguita nel piano della struttura utilizzando l'analisi delle tensioni della struttura piana secondo l'analisi del secondo ordine, considerando i carichi di progetto e le pre-deformazioni.
La verifica dell'instabilità flesso-torsionale viene eseguita su una singola asta staccata dall'intera struttura utilizzando condizioni al contorno definite e carichi secondo il metodo elastico-elastico.
RF-/FE-LTB ricerca la modalità di rottura determinante tramite il coefficiente di carico critico che descrive l'instabilità flessionale, torsionale e flesso-torsionale, o la combinazione di tutte le modalità di rottura, a seconda del modello e del carico applicato. Quindi, il modulo esegue il ricalcolo per ottenere gli operandi richiesti.
Le impostazioni dei dettagli controllano se il coefficiente di carico critico è calcolato a causa della perdita di stabilità (a condizione che il materiale sia definito da proprietà infinitamente elastiche) o con limitazione della tensione.
Se necessario, è possibile modificare la dimensione degli elementi finiti. È anche possibile modificare il coefficiente di sicurezza parziale γM. In RF-/FE-LTB, i parametri di iterazione sono preimpostati in modo appropriato per calcolare tutti i modelli comuni, ma possono essere modificati individualmente.
Opzioni complete e facili nelle singole finestre di input facilitano la rappresentazione del sistema strutturale:
Vincoli esterni dei nodi
- Il tipo di vincolo esterno di ogni nodo è modificabile.
- È possibile definire un irrigidimento di ingobbamento su ciascun nodo. La molla di ordito risultante viene determinata automaticamente utilizzando i parametri di input.
Fondazione dell'asta elastica
- Nel caso di fondazioni di aste elastiche, è possibile inserire manualmente le costanti della molla.
- In alternativa, è possibile utilizzare le varie opzioni per definire le molle rotazionali e traslazionali da un pannello di taglio.
Asta e molle
- RF-/FE-LTB calcola automaticamente le singole costanti della molla. È possibile utilizzare le finestre di dialogo e le immagini dettagliate per rappresentare una molla traslazionale collegando un componente, una molla rotazionale tramite una colonna di collegamento o un irrigidimento di ingobbamento (tipi disponibili: piastra d'estremità, sezione del canale, angolo, colonna di collegamento, parte a sbalzo).
vincoli interni delle aste
- Se non ci sono vincoli interni delle aste definiti in RFEM/RSTAB per il set di aste, è possibile definirli direttamente nel modulo aggiuntivo RF-/FE-LTB.
Zone di carico
- I carichi dei nodi e delle aste dei casi e delle combinazioni di carico selezionati sono visualizzati in finestre separate. Lì puoi modificarli, eliminarli o aggiungerli individualmente.
Imperfezioni
- RF-/FE-LTB applica automaticamente le imperfezioni ridimensionando l'autovettore più basso.
Dopo aver effettuato il calcolo, RF-/FE-LTB mosta gli spostamenti generalizzati, le forze interne, le reazioni vincolari e le tensioni. Poiché il modulo considera la torsione di ingobbamento, sono disponibili anche i diagrammi del bimomento di ingobbamento, nonché del momento torcente primario e secondario. L'analisi di stabilità utilizza le imperfezioni durante il calcolo e determina i coefficienti di carico critici che possono essere utilizzati per determinare Mki e Nki.
Assieme ai valori dei risultati, nelle tabelle viene mostrato anche il grafico della sezione trasversale corrispondente. Nel modello di analisi di RFEM/RSTAB i vari risultati sono evidenziati con colori differenti. I colori e i valori assegnati possono essere modificati.
I diagrammi della distribuzione dei risultati sui set di aste consentono una valutazione specifica. È possibile visualizzare anche tutti i valori intermedi. Infine, è possibile esportare tutte le tabelle in MS Excel o in un file CSV. Tutte le specificazioni necessarie per l'esportazione vengono definite in un menu speciale di trasferimento.
Dopo aver inserito il modello in RFEM/RSTAB, è possibile aprire il modulo aggiuntivo RF-/FE-LTB. Qui è possibile definire aste continue e casi di carico o combinazioni da progettare in un caso di progetto.
Le aste continue possono essere selezionate anche graficamente. I materiali e le sezioni trasversali utilizzati in RFEM/RSTAB sono già preimpostati ma possono sempre essere modificati, se necessario. Per questo scopo sono disponibili ampie librerie.
