- Intégration complète dans RFEM/RSTAB avec importation de tous les chargements pertinents
- Analyse générale des contraintes avec torsion de gauchissement selon la méthode élastique-élastique
- Analyse de stabilité pour le flambement et le déversement des barres continues planes
- Détermination du facteur de charge critique et donc de Mcr ou Ncr (le facteur peut être utilisé dans RF-/LTB pour la vérification el/pl)
- Analyse du déversement de toutes les sections (y compris les sections SHAPE-THIN)
- Vérification des barres et ensembles de barres avec torsion appliquée (poutre de pont roulant, par ex.)
- Détermination optionale du facteur de charge limite (facteur de charge critique)
- Affichage des modes propres et des modes de torsion sur la section rendue
- Large gamme d'outils pour déterminer les panneaux de cisaillement et les maintiens en rotation (bacs acier, pannes, contreventements, etc.)
- Détermination facile des ressorts discrets tels que les ressorts de gauchissement des platines d'about ou les ressorts de rotation des poteaux
- Sélection graphique des points d'application de charge sur la section (membrure supérieure, centre de gravité, membrure inférieure ou tout autre point)
- Application libre des appuis nodaux excentrés et des appuis linéiques sur la section
- Détermination de la valeur de l'inclinaison ou de l'imperfection en arc à l'aide de l'analyse des valeurs propres
- Articulations de gauchissement spéciales applicables pour la définition des conditions de gauchissement sur les transitions
RF-/FE-LTB | Fonctionnalités

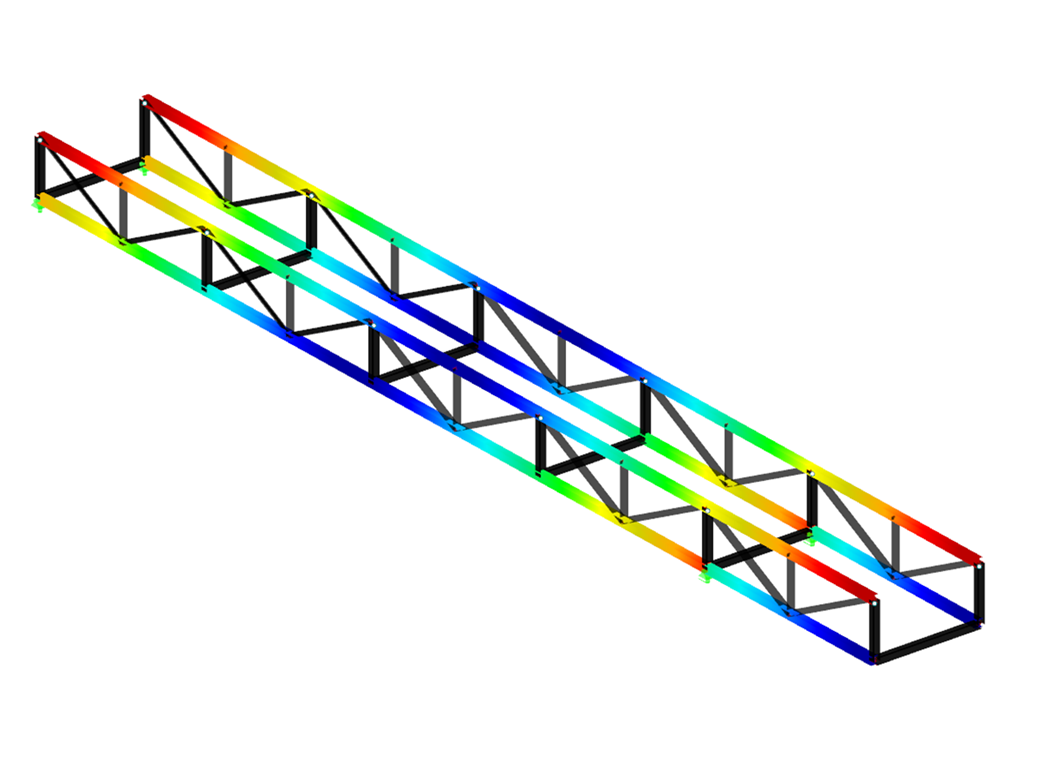

.png?mw=1024&hash=03128c7eded1bbfc740656d54ea1140bd4f00745)
Avez-vous des questions ?
25.04.2024
Webinaire
23.05.2024
Webinaire
Longueur: 01:01:43 min
Fonctionnalité de produit
Longueur: 00:00:55 min
Fonctionnalité de produit
Longueur: 00:00:35 min
Longueur: 00:00:00 min
Longueur: 00:02:35 min
Longueur: 00:00:00 min
Fonctionnalité de produit
Longueur: 00:00:32 min
Fonctionnalité de produit
Longueur: 00:00:53 min
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de la vérification de la sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse sismique selon l'AISC 341-16 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
La vérification des portiques résistants à la flexion selon l'AISC 341-16 est désormais possible dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages. Cet article traite de la résistance requise de l'assemblage. Un exemple de comparaison des résultats entre RFEM et le manuel d'analyse de sismicité selon l'AISC [2] est présenté ici.
.png?mw=350&hash=b65b6b9a852c87c4cf2001c496265ddb8979502a)
Selon la partie 2 de la norme DIN 18800, les vérifications sont effectuées séparément pour le flambement par flexion et le déversement afin de simplifier le calcul. De manière générale, la vérification du flambement par flexion est effectuée dans le plan de l'ossature à l'aide de l'analyse des contraintes de la structure 2D selon l'analyse du second ordre, en considérant les charges de calcul et les pré-déformations.
La vérification au déversement est effectuée sur une barre individuelle détachée de l'ensemble de la structure à l'aide de conditions aux limites et de charges définies selon la méthode élastique-élastique.
RF-/FE-LTB recherche le mode de rupture déterminant à l'aide du facteur de charge critique qui décrit le flambement par flexion, de torsion et ou par la combinaison de tous les modes de rupture en fonction du modèle et de la charge appliquée. Le module effectue ensuite un nouveau calcul pour obtenir les opérandes requis.
Les paramètres détaillés contrôlent si le facteur de charge critique est calculé à cause d'une perte de stabilité (à condition que le matériau soit défini par des propriétés élastiques infinies) ou avec limitation des contraintes.
Si nécessaire, vous pouvez ajuster la taille des éléments finis. Vous pouvez également modifier le facteur de sécurité partiel γM. Dans RF-/FE-LTB, les paramètres d'itération sont prédéfinis de manière à ce que les modèles courants puissent être calculés, mais ils peuvent être ajustés individuellement.
Les options complètes et faciles dans les fenêtres d'entrée individuelles facilitent la représentation du système structurel :
Appuis nodaux
- Le type d'appui de chaque nœud peut être modifié.
- Il est possible de définir un raidisseur de gauchissement sur chaque nœud. Le ressort de gauchissement résultant est déterminé automatiquement à l'aide des paramètres d'entrée.
Fondation élastique de barre
- Dans le cas de fondations de barre élastiques, vous pouvez insérer les constantes de ressort manuellement.
- Vous pouvez également utiliser les différentes options pour définir les ressorts de rotation et de translation à partir d'un panneau de cisaillement.
Ressorts aux extrémités de la barre
- RF-/FE-LTB calcule automatiquement les constantes de ressort individuelles. Vous pouvez utiliser les boîtes de dialogue avec des images détaillées pour représenter un ressort de translation par composant d'assemblage, un ressort de rotation par un poteau de connexion ou un raidisseur de gauchissement (types disponibles : platine d'about, section en U, angle, poteau d'assemblage, partie en porte-à-faux).
Articulations de barre
- Si aucune articulation de barre n'est définie dans RFEM/RSTAB pour l'ensemble de barres, vous pouvez les définir directement dans le module additionnel RF-/FE-LTB.
Données de charge
- Les charges nodales et de barre des cas de charge et des combinaisons sélectionnés sont affichés dans des fenêtres distinctes. Vous pouvez les modifier, les supprimer ou les ajouter individuellement.
Imperfections
- RF-/FE-LTB applique automatiquement les imperfections en mettant à l'échelle le mode propre le plus bas.
Après le calcul, les déformations, les efforts internes, les efforts d'appui et les contraintes sont affichés. Comme le programme prend en compte la torsion de gauchissement, les diagrammes du bimoment de gauchissement ainsi que le moment de torsion primaire et secondaire. Pour les analyses de stabilité RF-/FE-LTB considère les imperfections lors du calcul et détermine les facteurs de charge critiques, qui peuvent être utilisés pour déterminer Mki et Nki.
Les valeurs résultantes dans les tableaux sont toujours présentées ensemble avec le graphique correspondant de la section. Les résultats variés sont mis en évidence avec des couleurs différentes dans le modèle d'analyse RFEM/RSTAB. Les couleurs et les valeurs assignées peuvent être modifiées.
Les diagrammes pour la distribution de résultat sur l'ensemble des barres permettent une évaluation spécifique. Il est également possible de représenter chaque valeur intermédiaire. Enfin, il est possible d'exporter tous les tableaux vers MS Excel ou dans un fichier CSV. Toutes les spécifications requises pour l'exportation sont définies dans un menu spécial de transfert.
Lorsque vous avez inséré le modèle dans RFEM/RSTAB, vous pouvez ouvrir le module additionnel RF-/FE-LTB. Vous pouvez y définir les barres continues et les cas de charge ou les combinaisons à calculer dans un cas de calcul.
Les barres continues peuvent également être sélectionnées graphiquement. Les matériaux et les sections utilisés dans RFEM/RSTAB sont déjà prédéfinis, mais ils peuvent être modifiés si nécessaire. De nombreuses bibliothèques sont disponibles à cet effet.
