- Plná integrace do programu RFEM/RSTAB včetně importu všech příslušných zatížení
- Obecná analýza napětí s vázaným kroucením podle pružno-elastické metody
- Posouzení stability rovinných sledů prutů pro vzpěr a klopení
- Určení součinitele kritického zatížení a tím i Mcr nebo Ncr (tento součinitel může být použit v přídavném modulu RF-/LTB pro posouzení metodou elasticky-plasticky)
- Posouzení na klopení libovolného průřezu (také průřezů z programu SHAPE-THIN)
- Posouzení prutů a sad prutů na kroucení (např. nosník jeřábu)
- Volitelné stanovení součinitele pro mezní únosnost (součinitel kritického zatížení)
- Zobrazení torzních tvarů a vlastních tvarů na renderovaném průřezu
- Výkonné nástroje pro výpočet smykových polí a torzních uložení, například z trapézových plechů, vaznic, ztužení
- Pohodlné stanovení diskrétních pružin, například deplanačních pružin z čelních desek nebo rotačních pružin ze sloupů
- Grafický výběr bodů působení zatížení na průřezu (horní pás, těžiště, dolní pás nebo jakýkoli jiný bod)
- Libovolné umístění excentrických uzlových a liniových podpor na průřezu
- Určení hodnot pootočení nebo počátečního zakřivení podle DIN 18800 pomocí analýzy vlastních čísel
- Speciální deplanační klouby pro stanovení podmínek deplanace na přechodech
RF-/FE-LTB | Základní funkce
.png?mw=1024&hash=03128c7eded1bbfc740656d54ea1140bd4f00745)
Máte nějaké otázky?
Délka: 01:01:43 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:02:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
.png?mw=350&hash=b65b6b9a852c87c4cf2001c496265ddb8979502a)
V souladu s DIN 18800, část 2, se pro zjednodušení výpočtu provádějí posouzení pro rovinný vzpěr a pro prostorový vzpěr zvlášť. Obecně se posouzení rovinného vzpěru provádí v rovině konstrukce pomocí analýzy napětí rovinné konstrukce podle teorie druhého řádu se zohledněním návrhových zatížení a počátečních deformací.
Posouzení na klopení se provádí na jednotlivém prutu odděleném od celé konstrukce pomocí definovaných okrajových podmínek a zatížení pružně-elastickou metodou.
Přídavný modul RF-/FE-LTB hledá rozhodující způsob porušení pomocí součinitele kritického zatížení, který popisuje vzpěr ohybem, klopením a klopení nebo kombinaci všech druhů porušení v závislosti na modelu a působícím zatížení. Poté modul provede nový výpočet pro získání požadovaných operandů.
Nastavení detailů určuje, zda se součinitel kritického zatížení počítá v důsledku ztráty stability (za předpokladu, že materiál je definován nekonečně elastickými vlastnostmi) nebo s omezením napětí.
V případě potřeby lze velikost konečných prvků upravit. Upravit lze také dílčí součinitel spolehlivosti γM. V přídavném modulu RF-/FE-LTB jsou iterační parametry vhodně přednastaveny pro výpočet všech běžných modelů, lze je však individuálně upravit.
Rozsáhlé a snadné možnosti nastavení ve vstupních tabulkách usnadňují zobrazení konstrukčního systému:
Uzlové podpory
- Typ podepření jednotlivých uzlů lze upravit.
- Pro každý uzel je možné definovat deplanační zpevnění. Výsledná deplanační pružina se stanoví automaticky ze vstupních parametrů.
Pružné uložení prutu
- U pružných podloží prutů je možné konstanty tuhosti zadat ručně.
- Případně lze k zadání lineárních a rotačních pružin ze smykového pole využít různé možnosti nastavení.
Pružiny na koncích prutu
- Modul RF-/FE-LTB automaticky vypočítá jednotlivé konstanty tuhosti. Pomocí dialogů a detailních obrázků můžete zobrazit translační pružinu pomocí spojovacího prvku, rotační pružinu pomocí spojovacího sloupu nebo deplanační výztuhu (dostupné typy: čelní deska, U-profil, úhelník, spojovací sloup, konzolová část).
Klouby na koncích prutu
- Nejsou-li v programu RFEM/RSTAB definovány klouby na koncích prutu pro danou sadu prutů, je možné je zadat přímo v modulu RF-/FE-LTB.
Oblasti zatížení
- Zatížení na uzly a pruty pro vybrané zatěžovací stavy a kombinace zatížení se zobrazí v oddělených tabulkách. Údaje v tabulkách lze libovolně upravovat, doplňovat nebo mazat.
Imperfekce
- RF-/FE-LTB automaticky nastaví imperfekce pomocí normování nejmenšího vlastního tvaru.

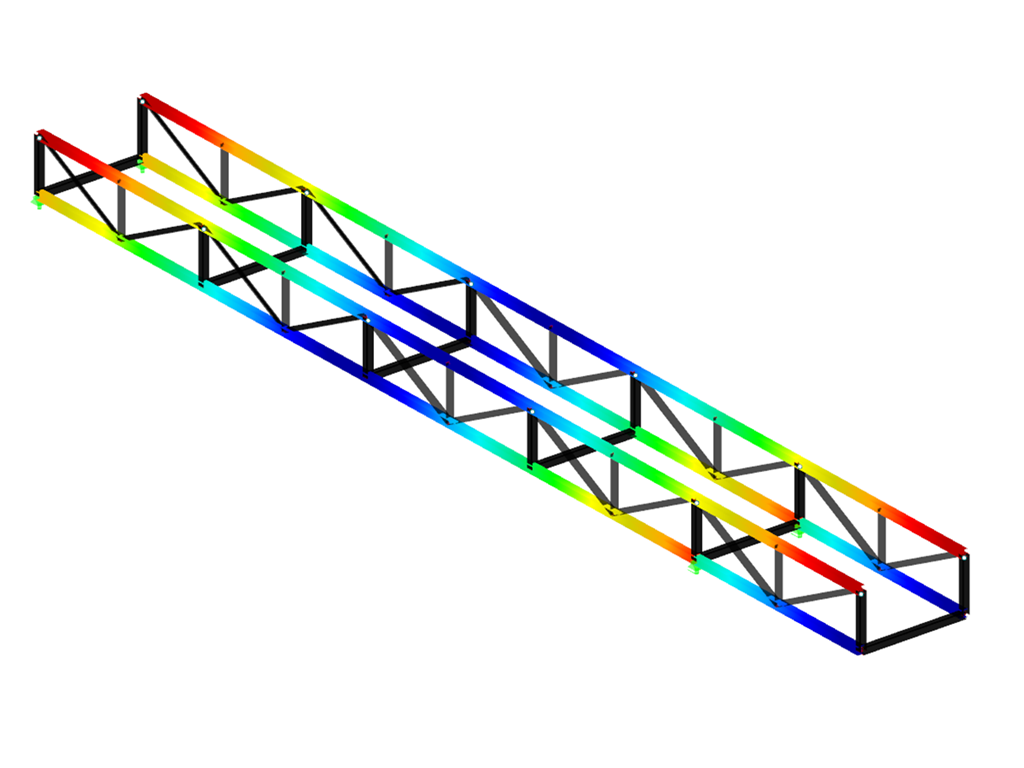

Po výpočtu se zobrazí deformace, vnitřní síly, podporové síly a napětí. Vzhledem k tomu, že modul zohledňuje deplanační kroucení, jsou k dispozici také průběhy deplanačního bimomentu a primárního a sekundárního krouticího momentu. Stabilitní analýza využívá imperfekce při výpočtu a stanoví součinitele kritického zatížení, které lze použít pro stanovení Mki a Nki.
Kromě výsledných hodnot v tabulkách se zobrazí příslušná grafika průřezu. Na analytickém modelu programu RFEM/RSTAB jsou výsledky znázorněny různými barvami. Přiřazené hodnoty a barvy lze upravovat.
Diagramy znázorňující průběhy výsledků na sadách prutů umožňují cílené vyhodnocení. Zároveň je možné zobrazit jednotlivé mezihodnoty. Všechny tabulky výsledků lze exportovat do MS Excel nebo jako CSV soubor. Exportní údaje sou definovány ve zvláštním dialogu pro přenos dat.
Po zadání celkové konstrukce v programu RFEM/RSTAB je možné spustit přídavný modul RF-/FE-LTB. Zde můžete definovat sledy prutů a zatěžovací stavy nebo kombinace, které se mají posoudit v návrhovém případu.
Sled prutů lze vybrat také graficky. Materiály a průřezy používané v programu RFEM/RSTAB jsou již přednastaveny, lze je však v případě potřeby kdykoli upravit. Pro tento účel jsou k dispozici rozsáhlé knihovny.
