- Integração total no RFEM/RSTAB com importação de todas as cargas relevantes
- Verificação geral de tensões com torção de empenamento de acordo com o método elástico/elástico
- Verificações de estabilidade à encurvadura e à encurvadura por flexão-torção de barras contínuas planas
- Determinação do fator de carga crítico, ou seja, de MKi ou NKi (este fator pode ser utilizado no RF-/LTB para a verificação el/pl)
- Verificação da encurvadura por flexão-torção para todo o tipo de perfis (também para perfis do SHAPE-THIN)
- Verificação de barras e conjuntos de barras com torção aplicada (por exemplo, vigas de ponte rolante)
- Determinação opcional do fator para capacidade de carga última (fator de carga de encurvadura crítica)

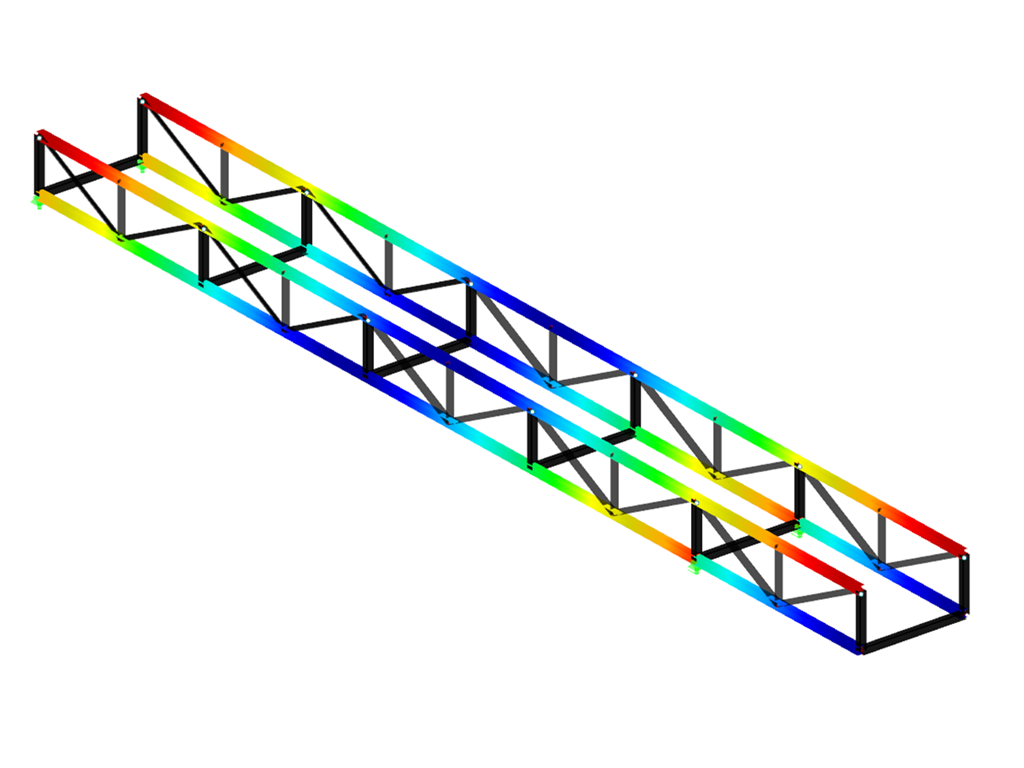

- Representação de formas próprias e modos de torção no perfil
- Ferramentas extensas de apoio para determinação de zonas de corte e apoios rotacionais (por exemplo, de chapas trapezoidais, madres, contraventamentos)
- Determinação confortável de molas discretas como, por exemplo, molas de empenamento de placas de extremidade ou molas de rotação de pilares
- Seleção gráfica do ponto de aplicação da carga na secção (corda superior, centro de massa, corda inferior ou outro ponto qualquer)
- Disposição livre de apoios excêntricos de ponto e de linha no perfil
- Determinação do valor de uma pré-rotação ou contra-flecha através de uma análise de valores próprios
- Articulações de empenamento especiais para definição das condições de empenamento em transições
RF-FE-LTB (em inglês) | Funcionalidades
.png?mw=1024&hash=03128c7eded1bbfc740656d54ea1140bd4f00745)
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 01:02:00 min
Duração: 01:01:43 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Função do programa
Duração: 00:00:32 min
Função do programa
Duração: 00:00:53 min
Duração: 01:05:28 min
Função do programa
Duração: 00:00:32 min
Função do programa
Duração: 00:00:38 min
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a AISC 341-16 é categorizado em duas secções: requisitos de barras e requisitos de ligações.
O dimensionamento de pórticos de acordo com a AISC 341-16 já é possível no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações. Este artigo cobre a resistência necessária da ligação. É apresentado um exemplo de comparação dos resultados do RFEM e do AISC Seismic Design Manual [2].
.png?mw=350&hash=b65b6b9a852c87c4cf2001c496265ddb8979502a)
Seguindo a norma DIN 18800 parte 2, o RF-/FE-LTB efetua as verificações para encurvadura por flexão e encurvadura por flexão-torção separadamente, para simplificar o cálculo. Geralmente, a verificação da encurvadura por flexão no plano da estrutura é efetuada por um cálculo da estrutura plana, de acordo com a análise de segunda ordem, considerando as cargas de dimensionamento e as deformações iniciais.
A verificação da encurvadura por flexão-torção é efetuada a partir de uma barra individual separada da estrutura considerando as condições de fronteira definidas e cargas de acordo com o método elástico-elástico.
No RF-/FE-LTB, é procurado o mecanismo de rotura determinante através do fator de carga crítica, o qual, dependendo da estrutura e do carregamento, descreve uma encurvadura por flexão, encurvadura por torção, encurvadura por flexão-torção ou uma combinação de todos os tipos de rotura. Este fator é depois recalculado para as grandezas de cálculo necessárias.

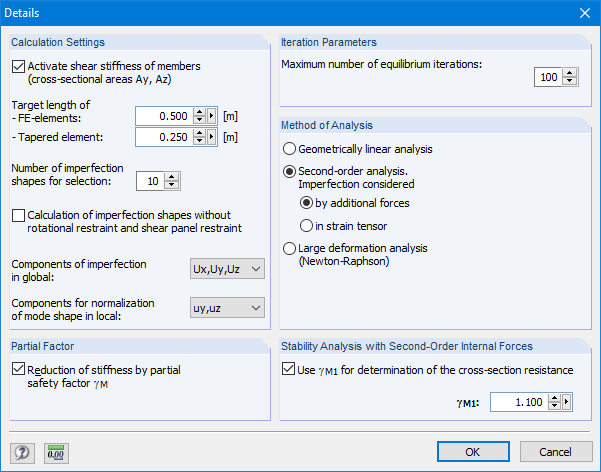

As configurações de detalhe controlam se o fator de carga crítica é calculado devido à perda de estabilidade (desde que o material seja definido por propriedades infinitamente elásticas) ou com limitação de tensão.
Se necessário, é possível ajustar o tamanho dos elementos finitos. Também é possível modificar o coeficiente de segurança parcial γM. Por fim, os parâmetros de iteração estão já apropriadamente predefinidos para todas as estruturas comuns, mas podem ser ajustados pelo utilizador no RF-/FE-LTB.
As configurações de detalhes simples e extensas nas janelas de entrada facilitam a representação do sistema estrutural:
Apoios de nós e comprimentos efetivos
- É possível editar o tipo de apoio de cada nó individual.
- Em cada nó pode ser definido um reforço de empenamento. A mola de empenamento resultante é determinada automaticamente através dos parâmetros de entrada.
Fundações elásticas de barras
- Para fundações elásticas de barras, é possível introduzir as constantes de mola manualmente.

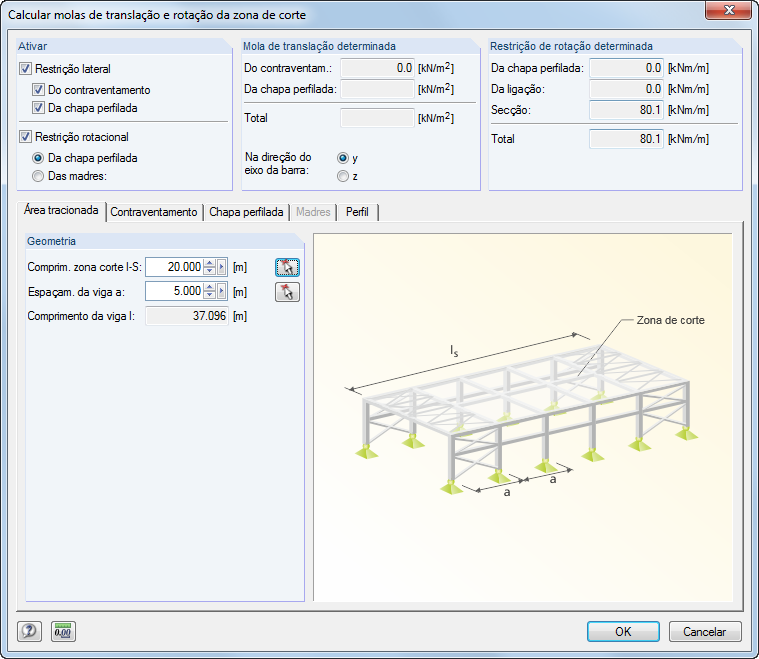

- Em alternativa, podem ser utilizadas as configurações de opções extensas e claras para definição da mola de rotação e translação a partir de uma zona de corte.
Molas de extremidade de barras
- RF-/FE-LTB calcula as respetivas constantes de mola automaticamente. É possível utilizar os diálogos com imagens de detalhes para representar uma mola de translação através de um elemento de ligação, uma mola de rotação através de um pilar ligado ou um reforço de empenamento (tipos para seleção: perfil em U, cantoneira, pilar de ligação, parcela em consola).
Articulações de barra
- Para o caso de ainda não terem sido definidas articulações de extremidade de barras no RFEM/RSTAB, é também possível defini-las no módulo.
Dados de carga
- As cargas de nós e de barras para os casos e as combinações de cargas selecionados para o cálculo são representados em janelas separadas. Aí, podem ser editadas, eliminadas e completadas individualmente.
Imperfeições
- As imperfeições são aplicadas automaticamente pelo RF-/FE-LTB, através de uma escala aplicada às formas próprias mais baixas.
Após o cálculo, o RF-/FE-LTB apresenta as deformações, os esforços internos, as forças de apoio e as tensões. Como o programa considera a torção de empenamento, estão também disponíveis os diagramas do bimomento de empenamento, assim como dos momentos de torção primário e secundário. Para as verificações de estabilidade, o RF-/FE-LTB considera imperfeições durante o cálculo e determina os fatores de carga crítica que podem ser utilizados paraMki eNki.
Os valores dos resultados nas tabelas são sempre apresentados juntamente com o respetivo gráfico da secção. No RFEM/RSTAB, os diversos resultados são destacados no modelo estrutural através de diferentes cores. As cores e as atribuições de valores podem ser alteradas.
Através da representação dos diagramas de resultados no conjunto de barras, é garantida uma avaliação específica. É também possível representar todos os valores intermédios. Todas as tabelas podem ser exportadas para o MS Excel ou para um ficheiro CSV. As especificações de exportação necessárias são definidas num menu de transferência.
Depois de introduzida a estrutura completa no RFEM/RSTAB, é possível abrir o módulo adicional RF-/FE-LTB. Para criar um caso de carga, é necessário definir as barras contínuas a serem dimensionadas, assim como os casos de carga e as combinações de cargas para a análise.

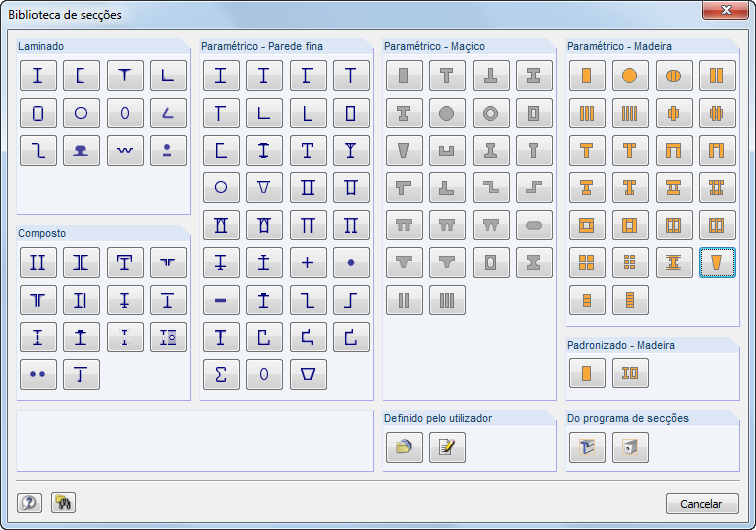

As barras contínuas também podem ser selecionadas graficamente. Os materiais e secções utilizados no RFEM/RSTAB estão já predefinidos, mas podem ser ajustados, se necessário. Para este efeito, estão disponíveis bibliotecas extensas.
