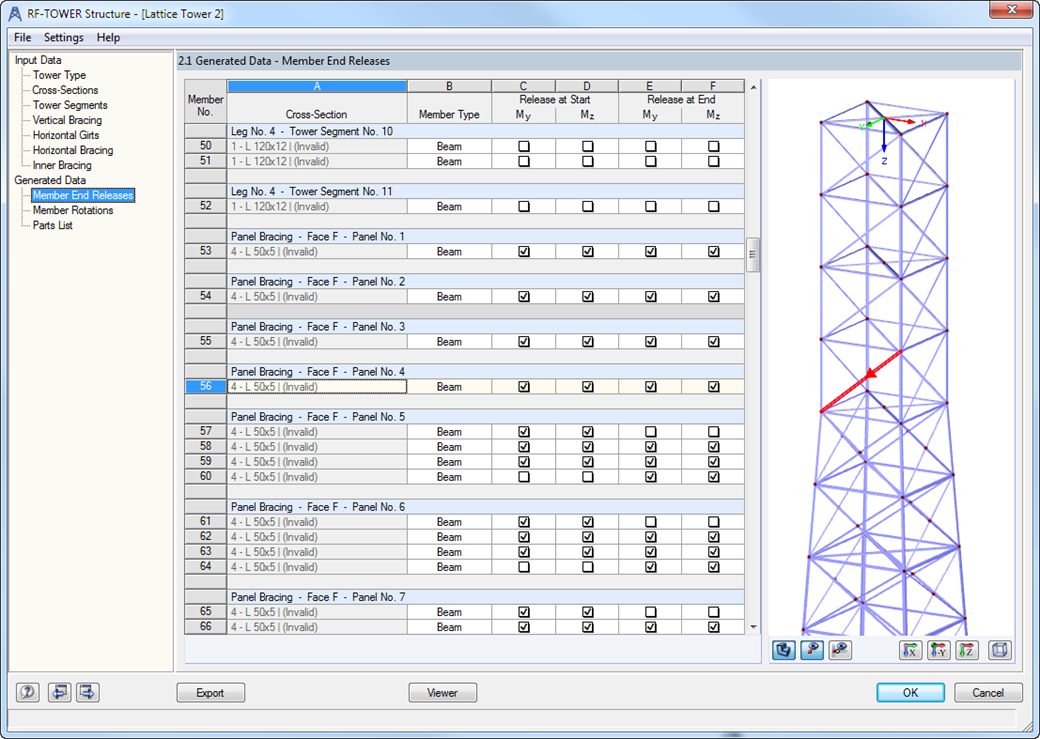

После создания модели решетчатой башни генерированные данные отображаются в наглядных таблицах. Результаты включают в себя все спецификации для шарниров стержней и расчётных длин.
Для графической проверки данных, функция просмотра предлагает полноэкранный режим отображения, который также доступен в окнах ввода.
База знаний
.png?mw=512&hash=e1932d35605ba1aacc7316e251307eba638d733c)
Наконец, возможно экспортировать созданную модель в RFEM/RSTAB с помощью одного щелчка мыши.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола результатов и состав выходных данных можно выбрать конкретно для каждого расчета.
После создания модели решетчатой башни генерированные данные отображаются в наглядных таблицах. Результаты включают в себя все спецификации для шарниров стержней и расчётных длин.
Для графической проверки данных, функция просмотра предлагает полноэкранный режим отображения, который также доступен в окнах ввода.
Прежде всего, необходимо выбрать тип башни и соответствующие материалы и сечения. Геометрия башни задается с помощью отдельных сегментов башен. Уклоны могут быть заданы с помощью ширины или относительно, посредством изменений в геометрии.
После ввода пояса решетчатой башни задаются различные элементы жесткости. Можно ввести подробные технические характеристики горизонтальных поясов, внутренних связей, а также вертикальных связей башни с отличающимися сторонами. Обширная база данных с различными параметрическими типами связей облегчает ввод данных.
Во всех входных окнах доступна интерактивная графика.
.png?mw=512&hash=bfe5957fdf58f443ee908aea0e6eca9b259e6171)
