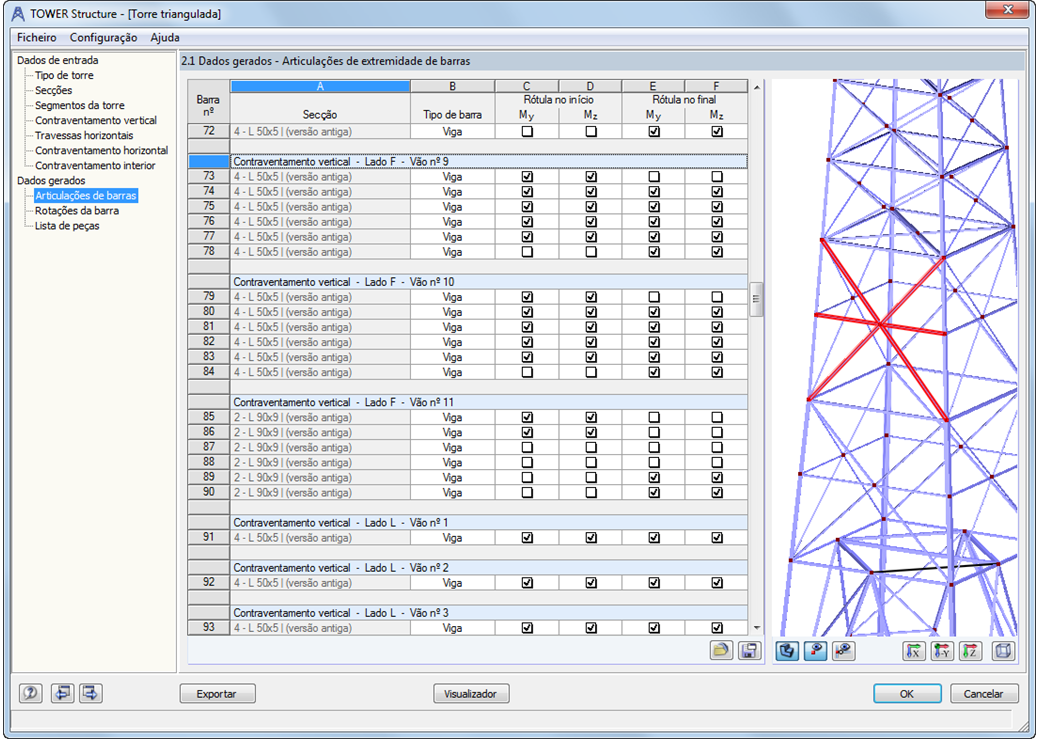

Após a geração do modelo da torre triangulada, os dados gerados são apresentados em tabelas claras e bem organizadas. A saída de resultados inclui todas as especificações para articulações de extremidade de barras e comprimentos efetivos.
Para confirmação gráfica dos dados, pode ser utilizada a função Viewer que permite uma visualização em ecrã completo.
Seminário web
Seminário web
Projeto de cliente
Função do programa
Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Após a geração do modelo da torre triangulada, os dados gerados são apresentados em tabelas claras e bem organizadas. A saída de resultados inclui todas as especificações para articulações de extremidade de barras e comprimentos efetivos.
Para confirmação gráfica dos dados, pode ser utilizada a função Viewer que permite uma visualização em ecrã completo.
Em primeiro lugar, são definidos o tipo de torre, assim como os materiais e as secções relevantes. De seguida, é introduzida a geometria da torre através da especificação de segmentos de torre individuais. Para tal, as inclinações podem ser definidas através das larguras ou, de maneira relativa, através das alterações de geometria.
Após a introdução dos postes da torre, são definidos os diversos contraventamentos para a torre triangulada. O RF-/TOWER Structures permite dados detalhados para banzos horizontais e para contraventamentos interiores, assim como para contraventamentos verticais de torres não simétricas. A entrada é facilitada através de uma biblioteca extensa de tipos parametrizados de contraventamentos.
Em cada janela de entrada de dados está à disposição um gráfico interativo, o qual apoia a introdução do modelo.
