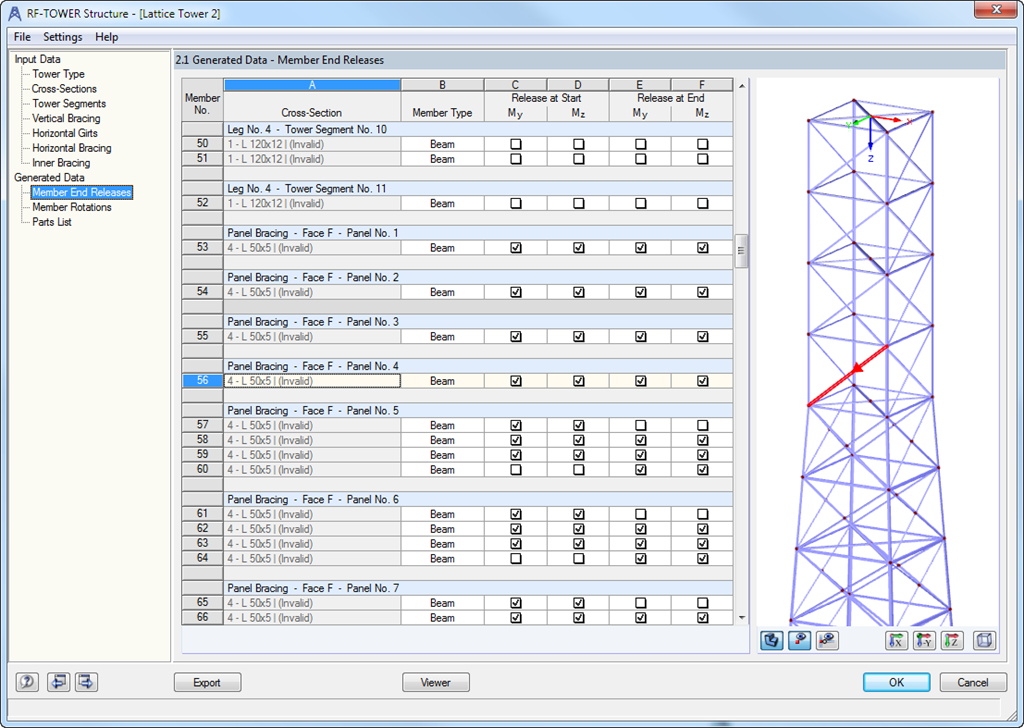

Dopo aver generato il modello della torre a traliccio, i dati generati vengono visualizzati in tabelle disposte in modo chiaro. L'output include tutte le specifiche per i vincoli interni delle aste e le lunghezze libere d'inflessione.
Per controllare i dati graficamente, la funzione Visualizzatore fornisce una visualizzazione a schermo intero, che è disponibile anche nelle finestre di input.
Knowledge Base
Con RF-/TOWER Structure è possibile trasferire con un solo clic del mouse i dati del modello del pilone a traliccio generato in RFEM/RSTAB .
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione del programma di output possono essere selezionati specificamente per i singoli progetti.
Dopo aver generato il modello della torre a traliccio, i dati generati vengono visualizzati in tabelle disposte in modo chiaro. L'output include tutte le specifiche per i vincoli interni delle aste e le lunghezze libere d'inflessione.
Per controllare i dati graficamente, la funzione Visualizzatore fornisce una visualizzazione a schermo intero, che è disponibile anche nelle finestre di input.
Innanzitutto, è necessario selezionare un tipo di torre e i relativi materiali e sezioni trasversali. Le pendenze possono essere definite o attraverso le larghezze o modificando la geometria. Inseriti i pali, è possibile definire vari irrigidimenti per il pilone a traliccio.
Dopo aver inserito le gambe della torre, è possibile specificare vari irrigidimenti della torre a traliccio. RF-TOWER Structures offre specificazioni particolareggiate per travi orizzontali di rinforzo e controventi interni e verticali del traliccio con lati diseguali. Una vasta libreria con vari tipi di controventi facilita l'input.
Ogni tabella di input mostra un grafico interattivo che aiuta l'utente nell'inserimento dei dati del modello.
