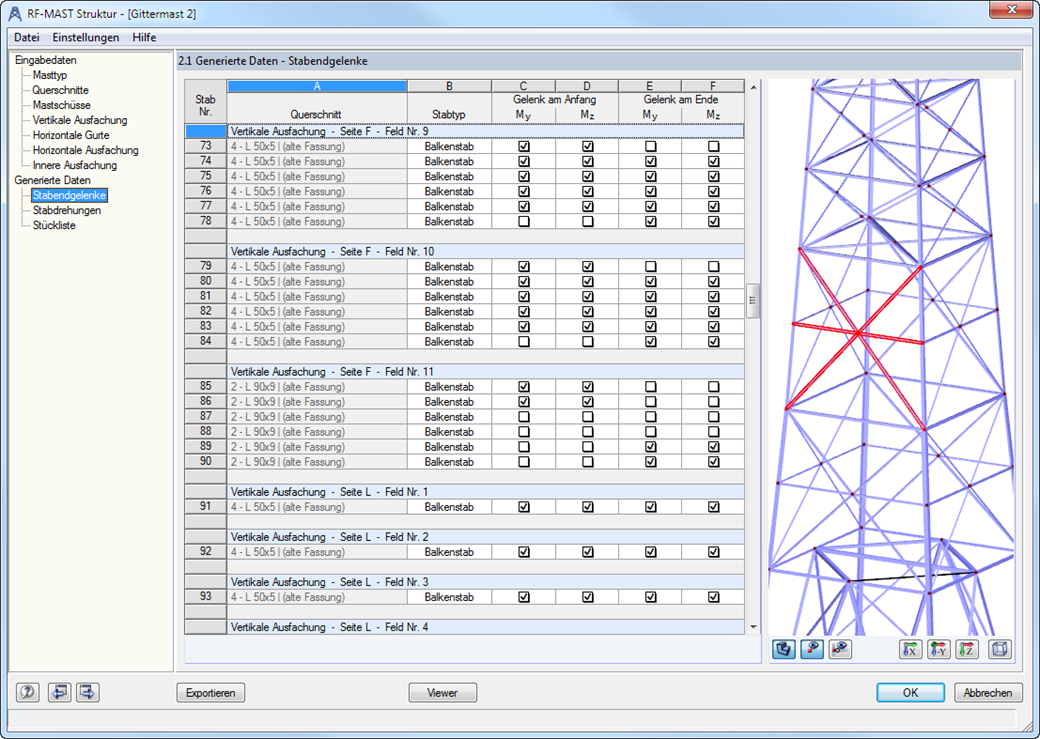

Nach der Generierung des Gittermastmodells liegen die Daten in übersichtlichen Tabellen vor. Die Ausgabe beinhaltet alle Angaben zu Stabendgelenken und Knicklängen.
Zur grafischen Kontrolle steht wie in den Eingabemasken eine Viewer-Funktion mit Vollbildanzeige zur Verfügung.
Kundenprojekt
Produkt-Feature
Das generierte Modell lässt sich mit einem Mausklick an RFEM/RSTAB übergeben.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
Nach der Generierung des Gittermastmodells liegen die Daten in übersichtlichen Tabellen vor. Die Ausgabe beinhaltet alle Angaben zu Stabendgelenken und Knicklängen.
Zur grafischen Kontrolle steht wie in den Eingabemasken eine Viewer-Funktion mit Vollbildanzeige zur Verfügung.
Zunächst sind der Masttyp sowie die relevanten Materialien und Querschnitte festzulegen. Die Mastgeometrie wird anhand der einzelnen Mastschüsse eingegeben. Dabei können die Neigungen über die Breiten oder relativ über die Geometrieveränderungen definiert werden.
Nach den Maststielen werden die diversen Aussteifungen des Gittermastes vorgegeben. Es sind detaillierte Angaben für die Vertikalausfachungen unsymmetrischer Maste sowie für die horizontalen Gurte und inneren Ausfachungen möglich. Eine umfangreiche Bibliothek parametrisierter Ausfachungstypen erleichtert die Eingabe.
In jeder Eingabemaske steht eine interaktive Grafik zur Verfügung, die die Eingabe des Modells unterstützt.
