RF-/TOWER Structures | Generación

Característica del producto

Volver a las características de los productos

Datos de la torre generada

Volver a las características de los productos

Este artículo fue traducido por el Traductor de Google

Ver texto original

7. julio 2015

000268

Modelado | Estructura

RF-/TOWER

Simulación de viento

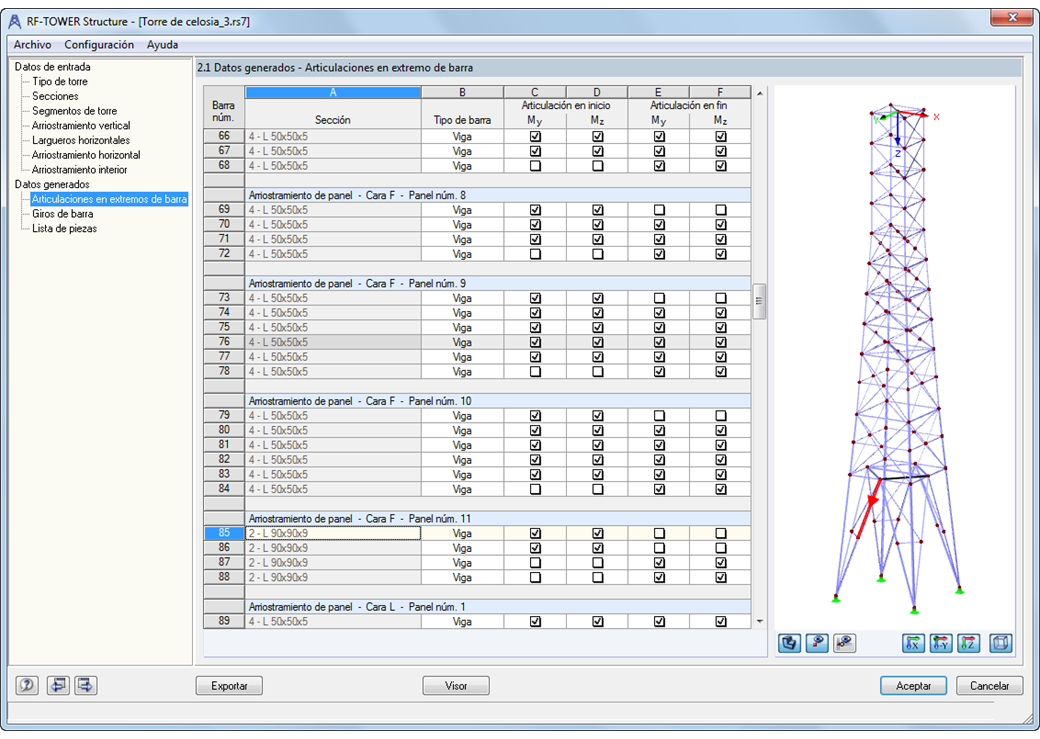

Después de generar el modelo de torre de celosía, los datos generados se muestran en tablas claramente organizadas. La salida contiene toda la información sobre las bisagras de los miembros y las longitudes efectivas.

Para verificar los datos gráficamente, existe la función Visor que proporciona una visualización de pantalla completa, que también está disponible en las ventanas de entrada.
