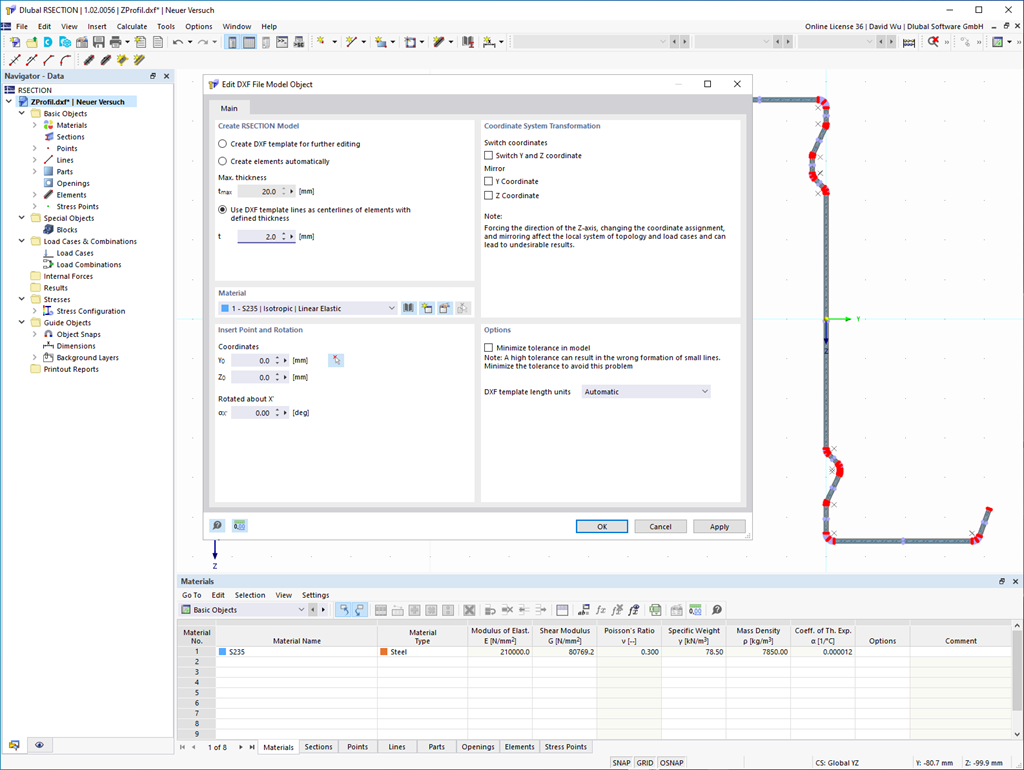

Создание сечения RSECTION из файла DXF

Хотите создать сечение из импортированного файла DXF? Это очень просто. У вас есть следующие возможности:

  • Создать элементы автоматически
  • Используйте линии шаблона DXF в качестве осевых линий элементов заданной толщины

Вы выбираете опцию автоматического создания элементов? В этом случае программа создаст элементы и связанные с ними части из контура периметра. Создаются только элементы, не превышающие заданную максимальную толщину.
Геометрия вашего сечения доступна в виде модели с центроидальной осью? Тогда используйте линии шаблона DXF в качестве осевых линий элементов с заданной толщиной. Задайте толщину, которая придаётся одинаково всем элементам.
Вам не хватает функций «Создать элементы автоматически» и «Создать элементы на линиях»? Обе функции также доступны в меню «Изменить» в разделе «Управление».
