Creazione di una sezione trasversale di RSECTION da un file DXF
Caratteristica

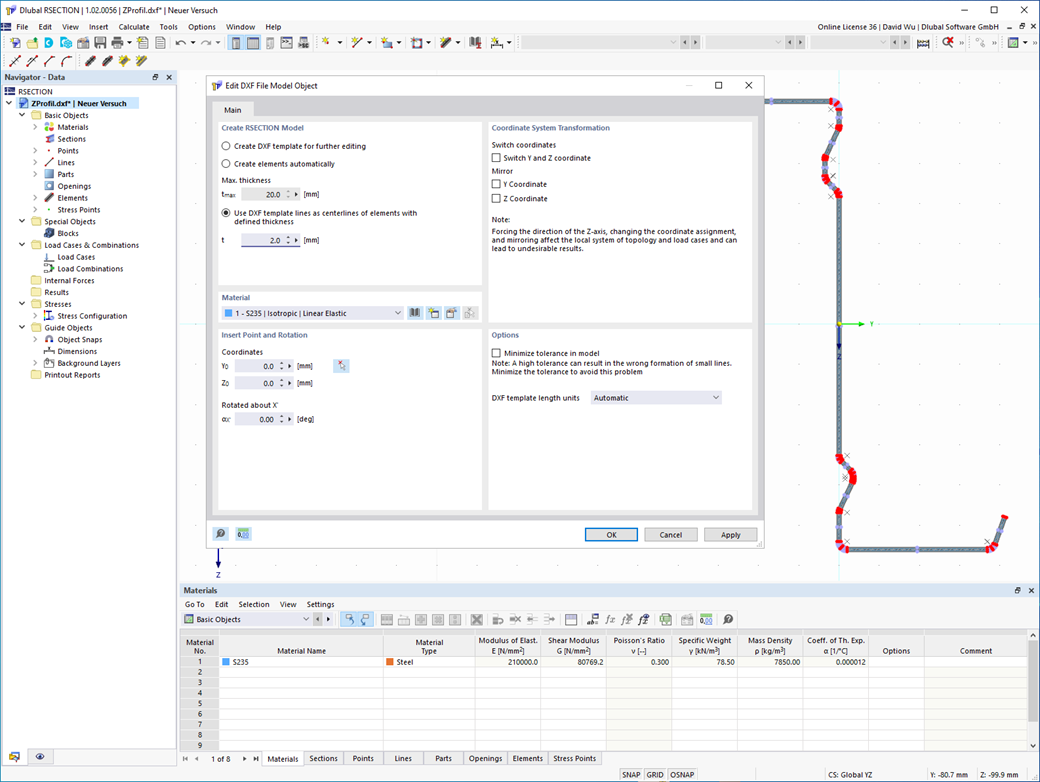

Vuoi creare una sezione trasversale dall'importazione di un file DXF? È'molto facile. Ci solo le seguenti opzioni:
- Crea elementi automaticamente
- Utilizza linee del template DXF come linee centrali degli elementi con spessore definito
Selezioni l'opzione per creare elementi automaticamente? In tal caso, il programma crea automaticamente gli elementi e le parti associate per te dal contorno del profilo. Esso crea solo gli elementi che non superano uno spessore massimo definibile. Hai la geometria della sezione trasversale come un modello della linea ? Quindi utilizza le linee del modello DXF come linee d'asse degli elementi con uno spessore definito. Definisci uno spessore che sia assegnato equamente a tutti gli elementi. Ti mancano le funzioni "Crea elementi automaticamente" e "Crea elementi sulle linee"? Non preoccuparti, entrambi sono disponibili anche nel menu "Modifica" in "Manipolazione".
Parole chiave
Importazione DXF Sezione trasversale
