Tworzenie przekroju w RSECTION z pliku DXF
Funkcja

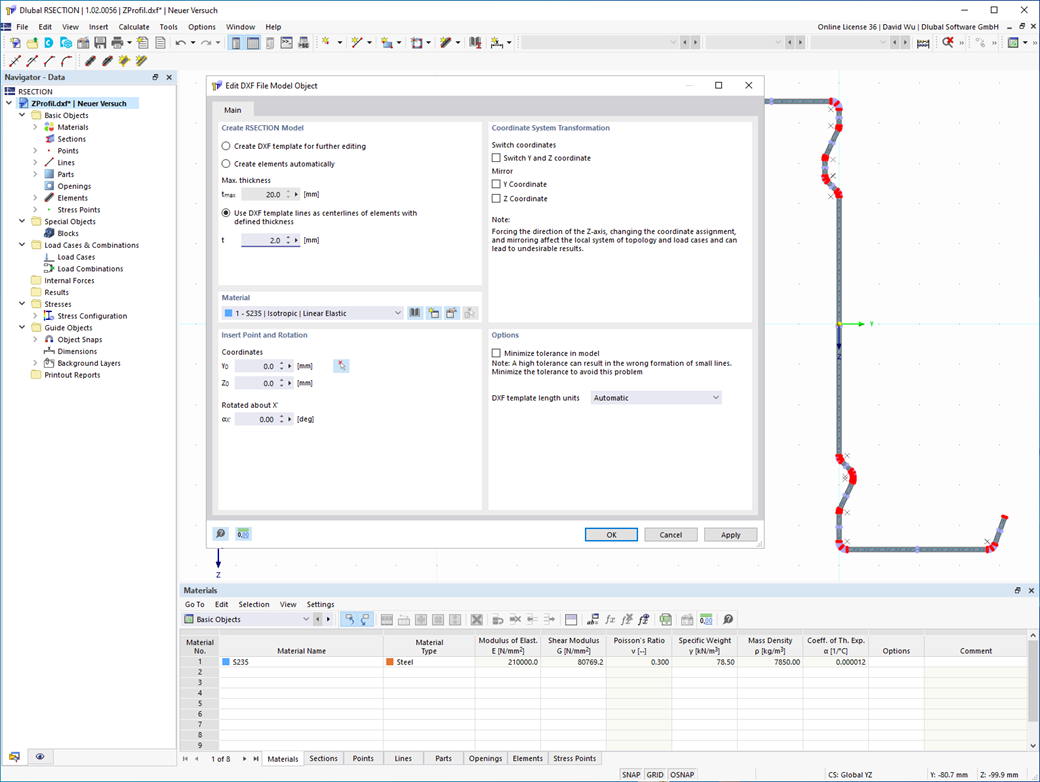

Czy chcesz utworzyć przekrój poprzez import pliku DXF? To bardzo proste. Do dyspozycji są następujące opcje:
- Automatyczne tworzenie elementów
- Użycie linii szablonu DXF jako osi elementów o zdefiniowanej grubości
Wybierasz automatyczne tworzenie elementów? W takim przypadku program utworzy dla użytkownika elementy i przynależne części z linii konturu. Tworzone są tylko elementy, których grubość nie przekracza wartości możliwej do zdefiniowania. Czy geometria przekroju jest modelem linii grawitacyjnej? Wówczas należy wykorzystać linie szablonu DXF jako osie elementów o zdefiniowanej grubości. Zdefiniuj grubość, która jest przypisana jednakowo do wszystkich elementów. Brakuje funkcji "Utwórz elementy automatycznie" i "Utwórz elementy na liniach"? Bez obaw, obie opcje są również dostępne w menu "Edycja", w "Manipulacja".
