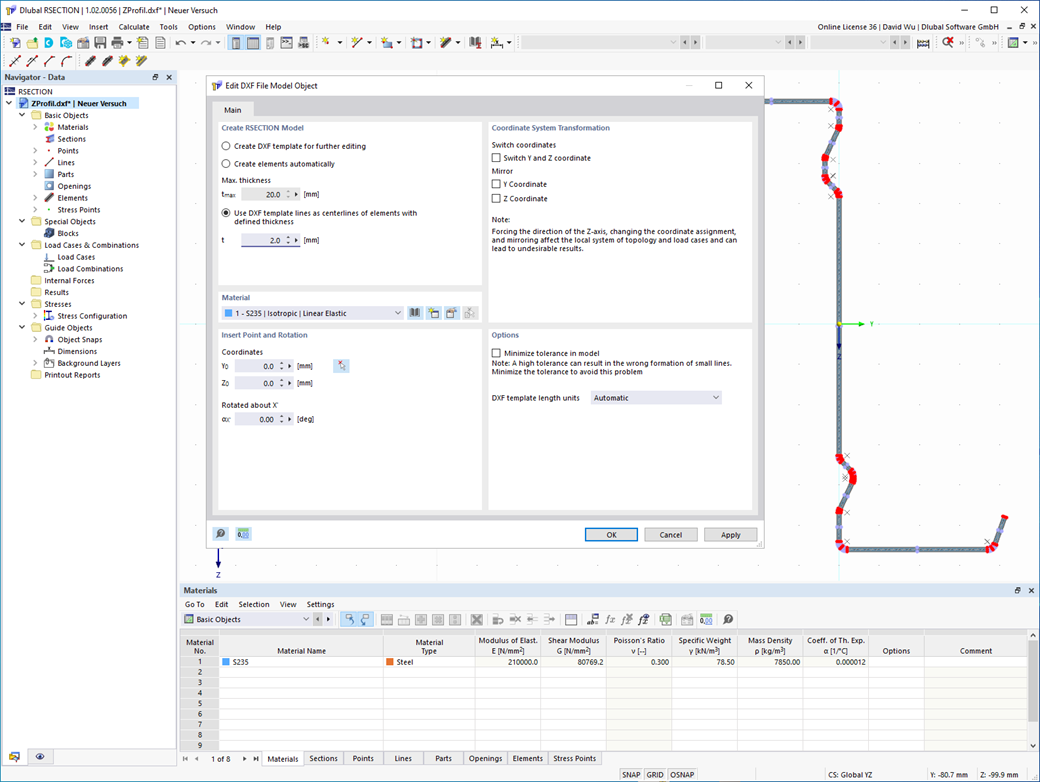

Vytvoření průřezu ze souboru DXF v RSECTION
Funkce
Přejete si vytvořit průřez z importovaného souboru DXF? Jde to tak snadno. K dispozici máte mimo jiné následující možnosti:
- Automatické vytváření prvků
- Linie DXF šablony jako střednice prvků s přiřazenou tloušťkou
Zvolili jste automatické vytváření prvků? V tom případě vytvoří program prvky a příslušné části z obrysů. Vytvoří se pouze prvky, které nepřekračují definovatelnou maximální tloušťku. Máte ve vašem případě k dispozici geometrii průřezu jako střednicový model? Potom můžeme linie DXF šablony považovat za střednice prvků. Zadejte tloušťku, která bude přiřazena rovnoměrně všem prvkům. Nemůžete najít funkce "Vytvořit prvky automaticky" a "Vytvořit prvky na liniích"? Nebojte se, obojí je také k dispozici v nabídce "Úpravy" pod položkou "Manipulace".
