Проектирование с применением технологии BIM

3D проектирование по BIM

Программы для расчета конструкций от Dlubal Software легко интегрируются в систему планирования по методу информационного моделирования строительства (BIM).

Большое количество интерфейсов обеспечивает обмен данными цифровых моделей зданий с RFEM или RSTAB.

  • Информационное моделирование строительства
  • Информационное моделирование строительства

Интеграция с Tekla Structures

Новостная рассылка

Получайте информацию, включая новости, полезные советы, запланированные мероприятия, специальные предложения и ваучеры на регулярной основе.

При проектировании здания или сооружения, обычно используются различные модели для CAD и расчета конструкций. С одной стороны, эти модели могут привести к ошибкам при проектировании и передаче данных. С другой стороны, они требует от проектировщиков двойных усилий.

Интегрированные интерфейсы между RFEM/RSTAB и Tekla Structures, которые также используют 64-битовую операционную систему, предотвращает подобные проблемы. Прямое соединение между программами CAD и расчетными программами обеспечивает эффективное и надежное проектирование.

1

Экспорт в RFEM/RSTAB

С помощью прямого интерфейса, интегрированного в программы Dlubal Software, можно легко передавать расчетные модели подробных конструктивных систем из Tekla Structures в RFEM/RSTAB.


2

Расчетная модель в Tekla Structures

Расчетная модель создается автоматически при расчете конструкции в Tekla Structures. Эта модель может быть экспортирована в RFEM/RSTAB нажатием на соответствующую кнопку. Также передается информация об опорах, шарнирах и нагрузках, которые могут содержаться в модели Tekla. После экспорта можно рассчитать конструкцию в обычной среде RFEM/RSTAB. Расчетная модель ничем не отличается от модели, созданной в RFEM/RSTAB вручную.


3

Интеллектуальные объекты конструкции

При обмене данными сохраняется 'интеллект' объектов. Это означает, что колонна или балка заменяются аналогичным объектом RFEM, а не только группой линий.


4

Расположение модели

После выполнения расчета и проектирования конструкций и сечений, можно повторно вызвать изменения сечения из Tekla Structures в расчетной модели и выверить их с помощью однозначного задания конструктивных элементов. Кроме того, программа проверяет, были ли стержни удалены или добавлены. Заданные в Tekla Structures соединения корректируются прямо и автоматически. Новые соединения могут быть рассчитаны на основе импортированных результатов на концах стержней.


5

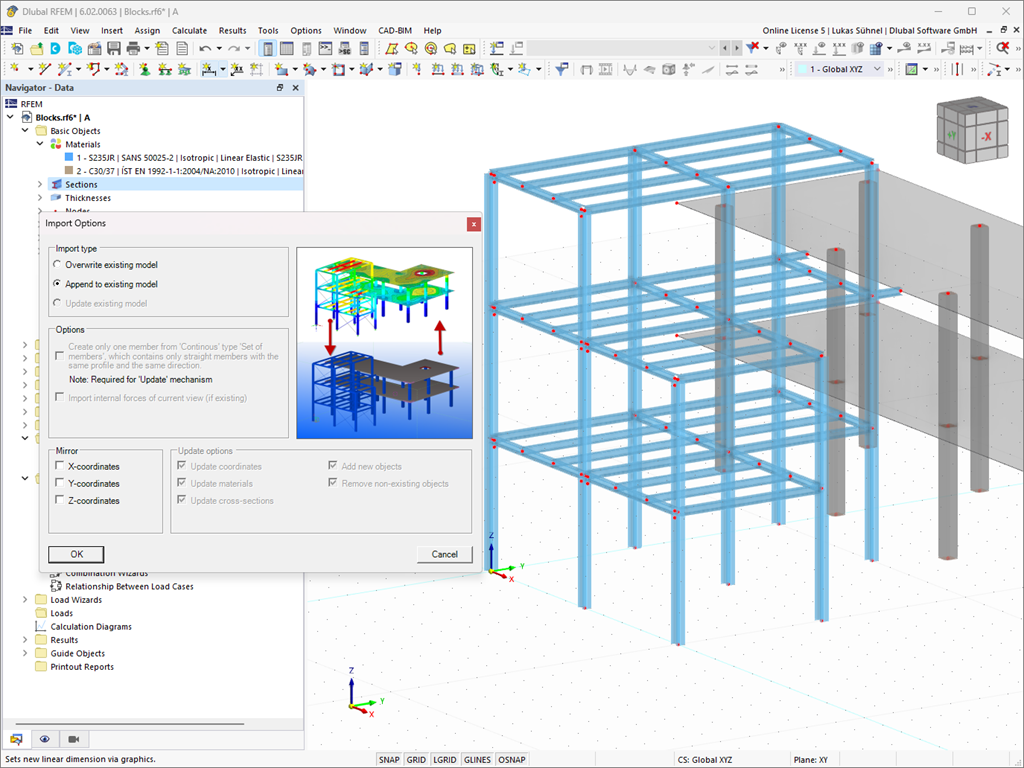

Двунаправленный интерфейс

Для того, чтобы расширить возможности обмена данными с помощью файлов DSTV-STP, можно передавать физические модели из RFEM/RSTAB в Tekla Structures и наоборот.


6

Экспорт в Tekla Structures

Рассчитанная и спроектированная в программе RFEM/RSTAB модель, может быть напрямую экспортирована в Tekla Structures, например, для более подробной проработки.

При расчете конструкций, колонны и балки часто делятся на индивидуальные узловые соединения, в то время как в действительности стержень состоит из "одного куска" и должен быть смоделирован как единое целое, потому для создания колонн и балок в программе Tekla Structures следует определить данные колонны и стержни с помощью блоков стержней. Для лучшей наглядности можно далее в программе Tekla Structures к стержням и блокам стержней, смоделированным в программе RFEM/RSTAB, добавить комментарий в поле "Имя". В Tekla Structures передаются также все свойства объекта (например, свойства узлов).

7

Обновление модели

В случае внесения изменений при проектировании конструкций, можно использовать прямой интерфейс для быстрого обновления модели Tekla, регулируя измененные материалы, координаты и сечения. Также можно удалить расчетные элементы, которые больше недоступны, и добавить новые.


8

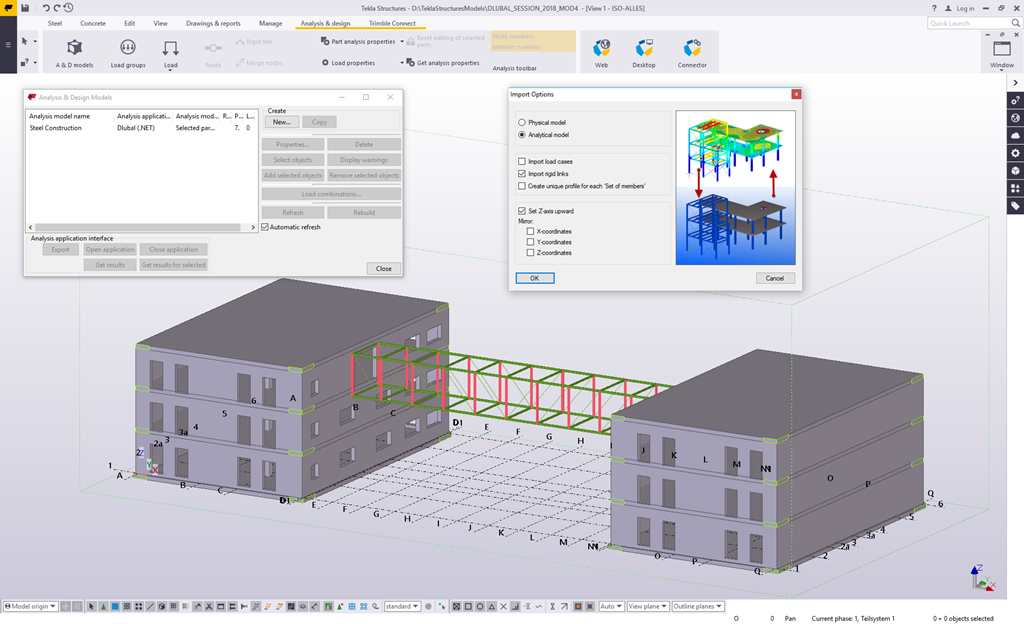

Импорт из Tekla Structures

В дополнение к расчетной модели, интерфейс обеспечивает прямой импорт физической модели из Tekla Structures в RFEM/RSTAB.
