与 Tekla Structures 一体化

建筑物和设备的设计一般在 CAD 软件和力学软件中进行独立建模。由此可能出现设计建模或者输入的错误,同时也耗费了大量的时间。

基于 64 位操作系统的 RFEM/RSTAB 和 Tekla Structures 集成的软件接口,避免了上述问题。CAD 和力学软件的结合使设计更加的经济和安全。

  1. 导入 RFEM/RSTAB

    使用在 Dlubal 软件中直接集成的接口,用户很容易的把 Tekla Structures 中详细的结构系统的分析模型导入到 RFEM/RSTAB。

  2. Tekla Structures 中的导出选项

    Tekla Structures 中的力学模型

    Tekla Structures 在设计建模阶段可以同时自动生成结构的力学模型。通过点击导出按钮能够将该模型导入到 RFEM/RSTAB 中。如果 Tekla 模型中包含关于支座、铰和荷载的详细信息,那么也可以同时被导出。导出的结构体系将在 RFEM/RSTAB 环境中进行计算。该力学模型与在 RFEM/RSTAB 中由用户手动创建的模型没有任何区别。

  3. 智能的设计对象

    在进行数据交换时,结构对象的全部相关信息不会丢失。也就是说:导出的对象中的柱子或者梁将由 RFEM/RSTAB 软件中相同的对象代替,并不仅仅是一组无实际信息的线条的组合。

  4. 附加模块 RF-STEEL Members 中被优化截面的应力

    模型调整

    完成力学计算和截面验算之后,能够在力学模型中重新导入 Tekla Structures 中修改的截面,并且可以对结构的构件进行详细归类和比较。程序也可以更新模型中是否删除或者添加了杆件。在 Tekla Structures 中添加的节点连接可以直接自动的调整。新添加的节点连接能够由导入的杆件端部结果的基础上进行设置。

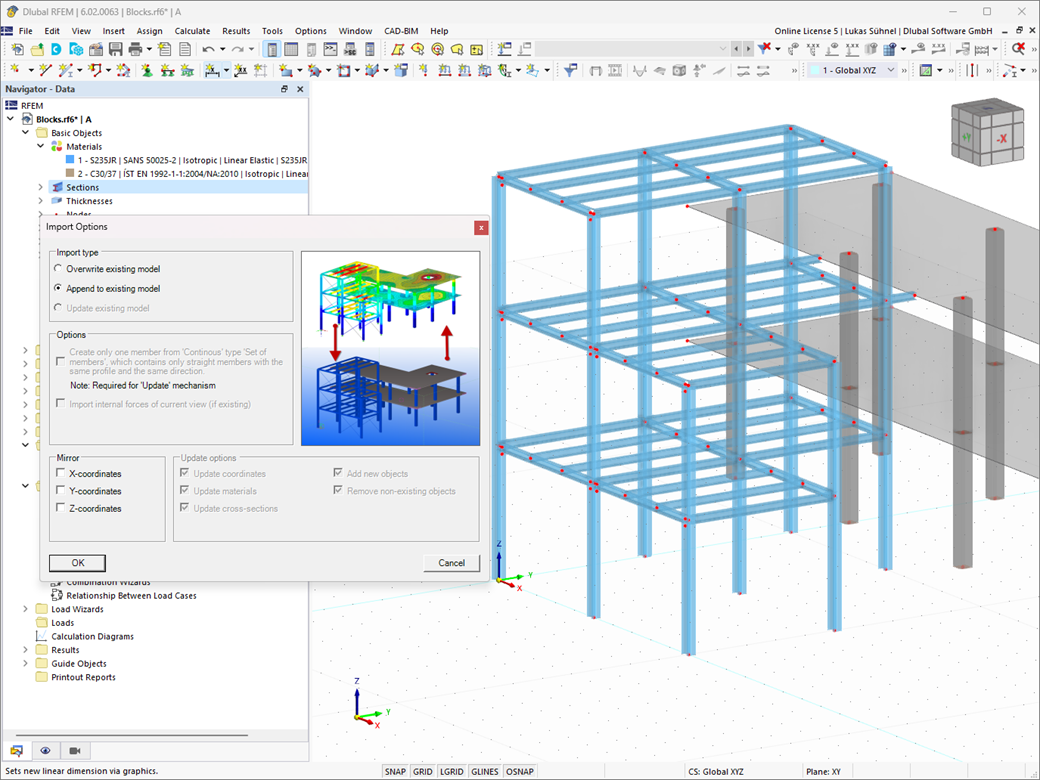

  5. 双向接口

    作为数据交换的扩展,使用直接接口 DSTV-STP 可以更加快速的把物理模型从 RFEM/RSTAB 导入 Tekla Structures 以及从 Tekla Structures 导入 RFEM/RSTAB。

  6. 模型直接导出到 Tekla Structures 的选项

    模型导出到 Tekla Structures

    在 RFEM/RSTAB 中计算和设计的模型,例如详细构件能够直接从 RFEM/RSTAB 导入 Tekla Structures 中。辅助线同样以栅格形式导入到 Tekla Structures 中。

    在力学计算时,柱子和梁在连接节点位置处分开,但是在细部构件建模时为“整体”,因此可以通过定义连续杆件对柱子和梁进行补充,并且在 Tekla Structures 中使用。

    为了便于用户更好的检查,在 RFEM/RSTAB 中柱子和连续杆件的补充说明可以直接导入到 Tekla Structures “名字”栏。目标属性(例如:连接节点)也可以导入 Tekla Structures 中。

  7. 模型更新

    在更改结构设计时,能够使用直接接口即时地更新调整 Tekla 模型的材料、截面以及坐标。删除的构件或者添加的构件也同样即时更新。

  8. Tekla Structures 中的 RFEM 模型

    导入 Tekla Structures 模型

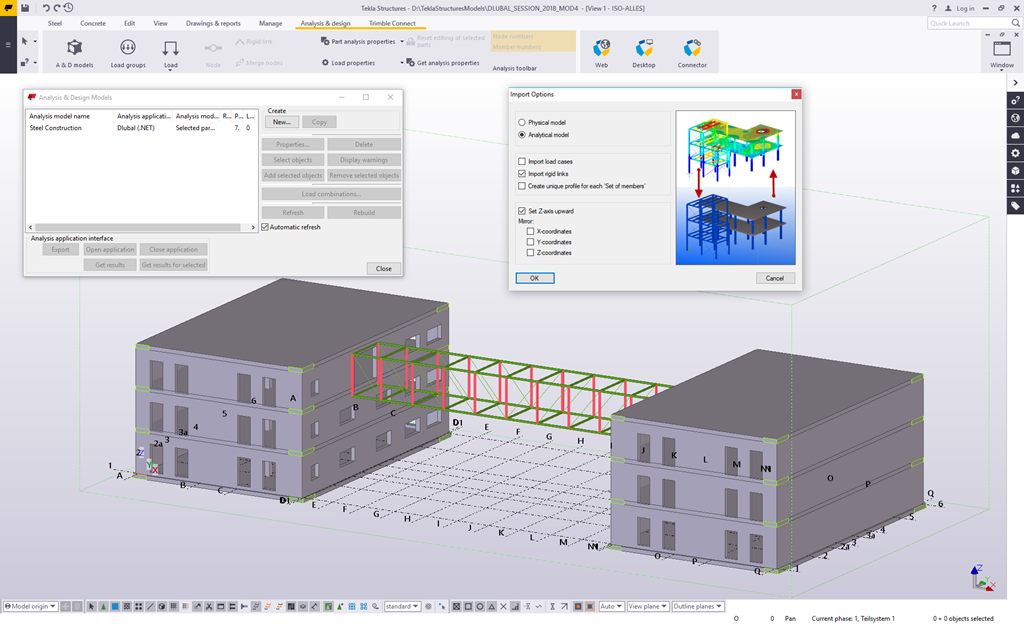

    导入接口除了可以导入分析模型之外,还提供了直接把 Tekla Structures 结构体系中的物理模型接导入到 RFEM/RSTAB 中的可能性。
