Башня Гёте, Франкфурт-на-Майне, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

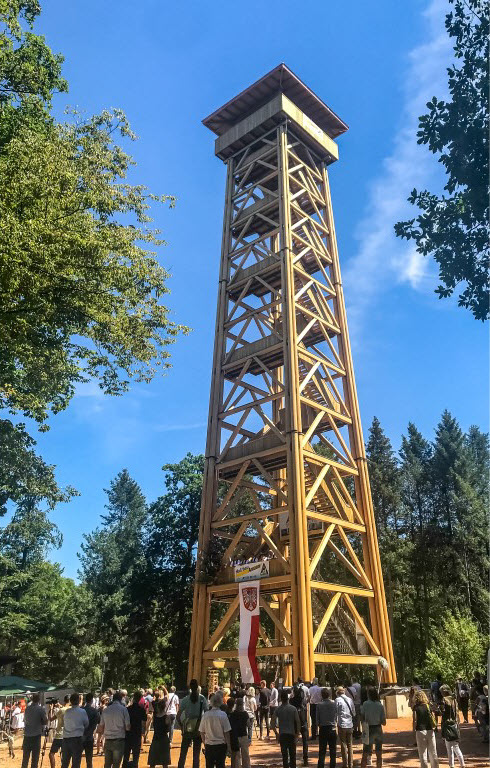

В июле 2020 года во франкфуртском лесопарке появилась новая смотровая башня. Старая башня Гёте сгорела вследствие поджога в октябре 2017 года. Новая башня практически полностью повторяет оригинал 1931 года постройки,  однако на этот раз было принято решение не использовать при строительстве химические консерванты древесины.

Организация-заказчик Grünflächenamt Франкфурт-на-Майне
frankfurt.de
Архитектурный проект и расчёт конструкций Wirth Haker PartmbB
Инженер-консультант
ing-wh.de
Исполнитель Holzbau Amann GmbH
www.holzbau-amann.de

Параметры модели

Модель

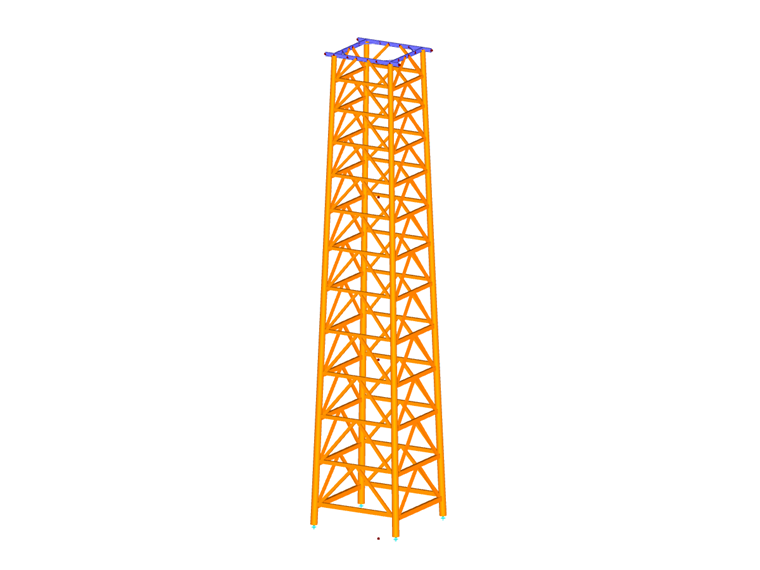

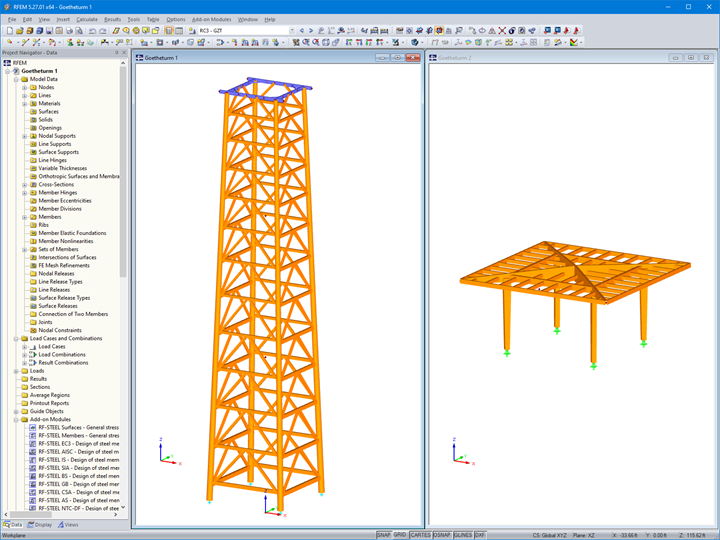

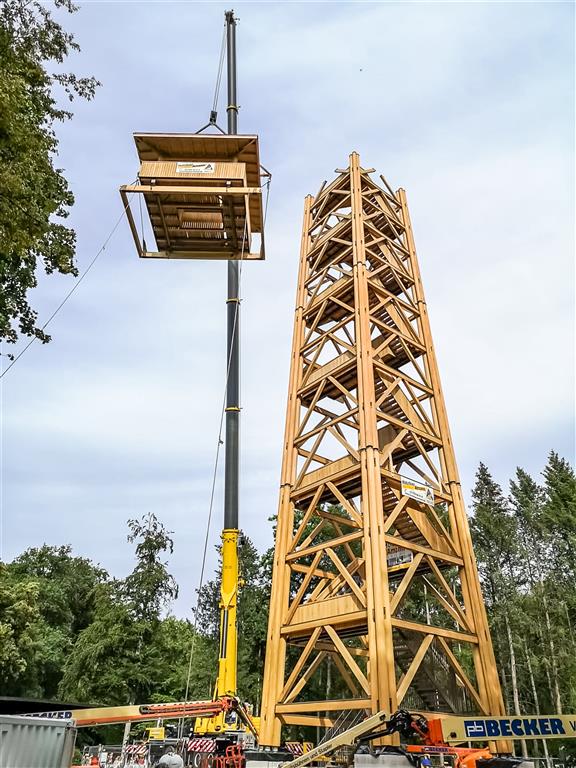

Разработка проекта и конструирование были поручены нашим клиентам - фрайбургской компании Wirth Haker PartmbB. Для расчёта решетчатой башни и смотровой площадки на ее вершине использовалась программа RFEM.

Особенности конструкции

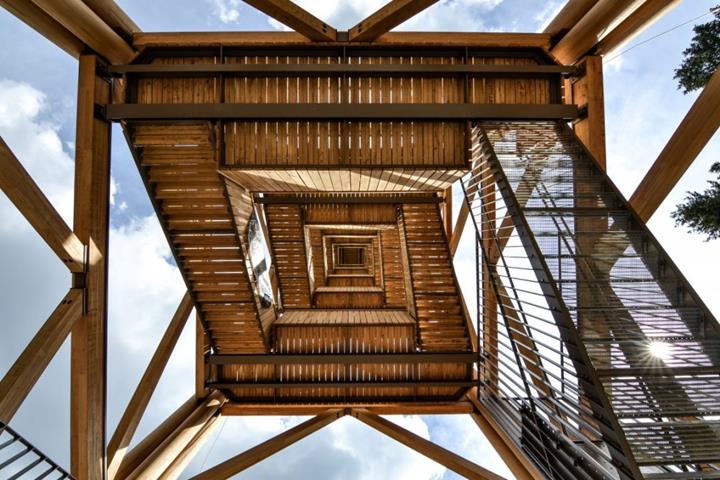

Общая высота конструкции составляет 43 м, а расстояние между осями колонн у основания башни - 7,3 м. Башня сужается кверху, а расстояние между колоннами на уровне смотровой площадки составляет 5 м. Колонны имеют форму вытянутого конуса, а диаметр каждой из них составляет 39 см у основания и 25 см в верхней части.

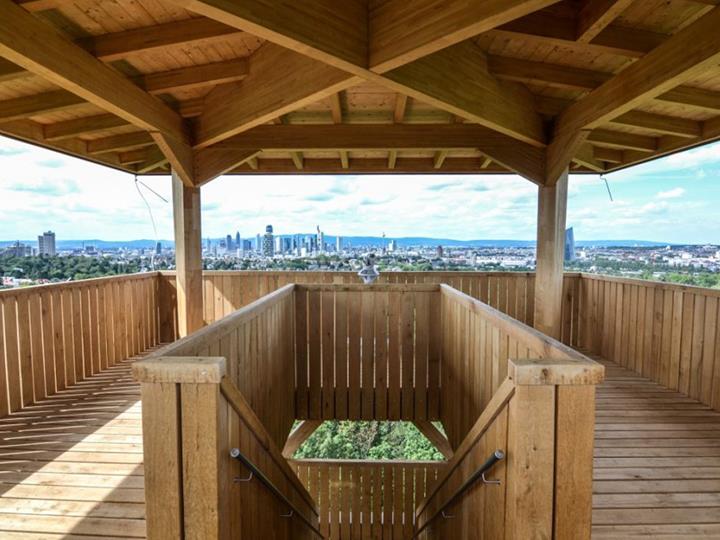

Для достижения высокой прочности конструкции в несущих элементах использовалась клееная древесина из каштанового дерева. Клееная древесина из каштана в Германии не утверждена для наружного использования, поэтому для получения разрешения в данном конкретном случае потребовалось провести испытания в Центре испытаний и исследований материалов в Штутгарте (Германия). Ступени и пол смотровой площадки дополнительно покрыты слоем дуба.

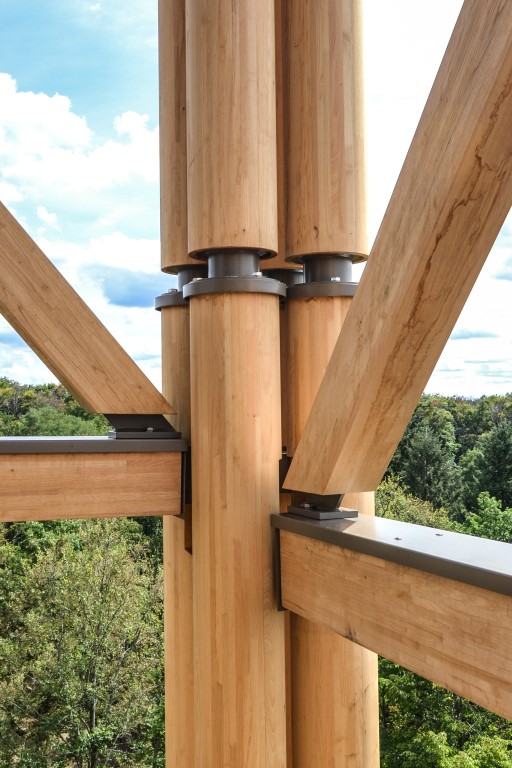

Узловые точки сделаны из дуплексной стали и спроектированы таким образом (со штырями и болтами), чтобы в будущем можно было легко заменить отдельные несущие элементы. Для проекта были выбраны исключительно конструктивные способы защиты древесины. Например, верхние части всех горизонтальных балок и торцы защищены металлическими листами. Кроме того, все деревянные элементы соединены сталью так, чтобы между ними оставался достаточный для циркуляции воздуха зазор.

Расположение проекта

Am Goetheturm
60599 Франкфурт-на-Майне
Германия

Ключевые слова

Башня Смотровая башня Ферма Древесина Деревянные конструкции
