Смотровая башня с дорожкой среди крон деревьев в лесу Эйвондейл, Ирландия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

С июля 2022 года с башни-дерева открывается панорамный вид на «Лесной парк Эйвондейл» в Ирландии. В то же время здесь была проложена первая в стране дорожка среди крон деревьев, которую открыл президент Ирландии Майкл Д. Хиггинс.

Расчёт конструкций Structural Design and Timber Structure for Tower
WIEHAG GmbH
Альтхайм, Австрия
www.wiehag.com

Structural Analysis for Foundations
Ing.-Büro Wolf GmbH, Графенау, Германия

Structural Analysis for Slide
Josef Wiegand GmbH & Co. KG, Расдорф, Германия
Архитектор Stöger + Kölbl Architekten GmbH, Шёнберг, Германия
stoeger-koelbl.de
Заказчик Erlebnis Akademie AG, Бад-Кётцинг, Германия
www.eak-ag.de

Данные о модели

Модель

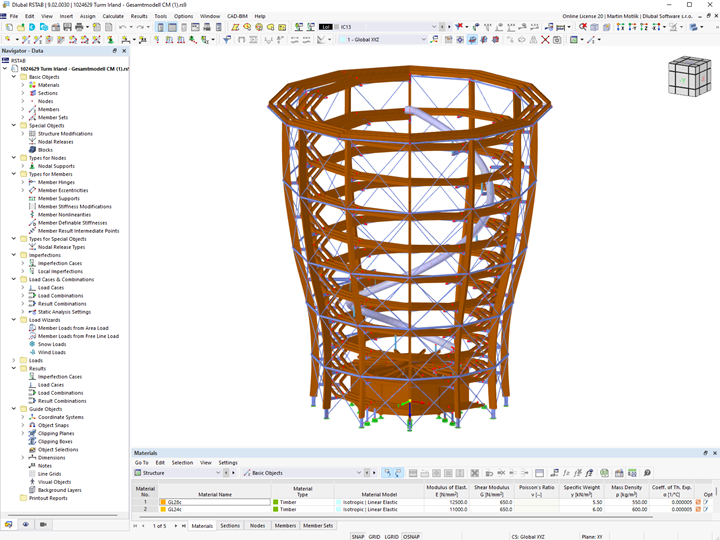

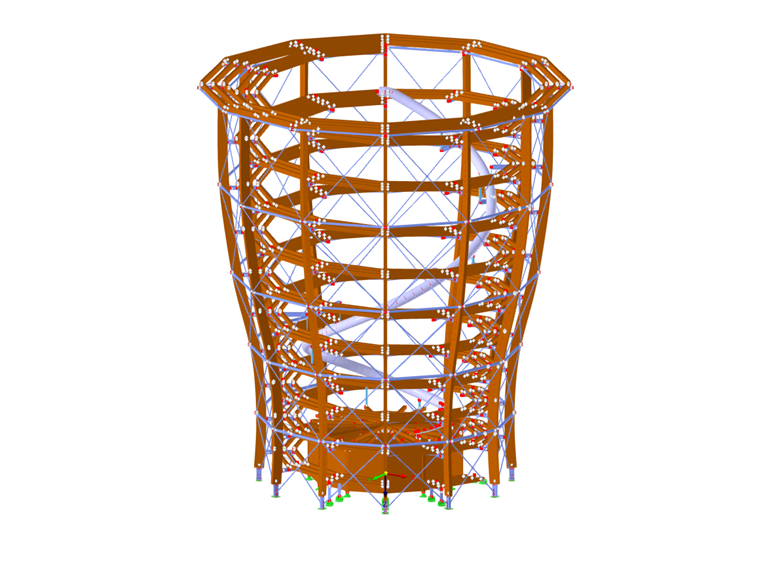

Новый аттракцион также должен служить примером устойчивости и инклюзивности. Расчёт конструкции башни выполнил давний заказчик Dlubal, компания WIEHAG GmbH из г. Альтхайм, Австрия. Расчет конструкции выполнен в программе RSTAB.

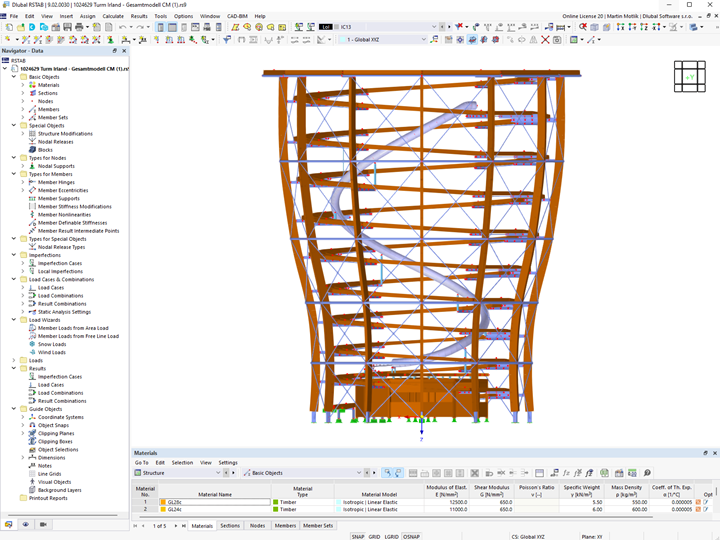

Конструкция башни-дерева

Башня высотой около 38 м имеет форму двенадцатигранного цилиндра, который открывается вверх и напоминает бокал Гиннеса. Диаметр 23,6 м внизу башни и 30,4 м наверху. Основная конструктивная система состоит из 12 колонн из клеёного бруса, каждая из которых установлена осесимметрично под углом 30°, образуя многоугольную пространственную конструкцию. Колонны опираются посредством стальных элементов на отдельностоящие фундаменты. Башня-дерево стабилизирована мелкой сеткой диагональных стальных элементов, а также горизонтально расположенными кольцевыми конструкциями. Конструкция выполнена из местной древесины - дугласовой пихты и лиственницы, что также делает башню благоприятной для климата.

К смотровой башне ведет дорожка длиной 1440 метров, проходящая через верхушки деревьев на высоте до 23 метров. На смотровую площадку на вершине башни можно попасть по спиральной рампе, уклон которой никогда не превышает 6%, что гарантирует постоянную доступность. Сама смотровая платформа состоит из выступающих наружу стальных консолей, соединенных с деревянными колоннами, между которыми находятся продольные деревянные балки с настилом. В башне также есть горка длиной 90 метров, по которой посетители могут вернуться к входу с высоты 34 метра.

Расположение проекта

Смотровая башня «Лес Эйвондейл»
Прогулка по верхушкам деревьев в Эйвондейле
A67 FW96 Уиклоу Таун, Ирландия

Ключевые слова

Башня-дерево Древесина
