Knies Zauberhut в г. Рапперсвиль, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

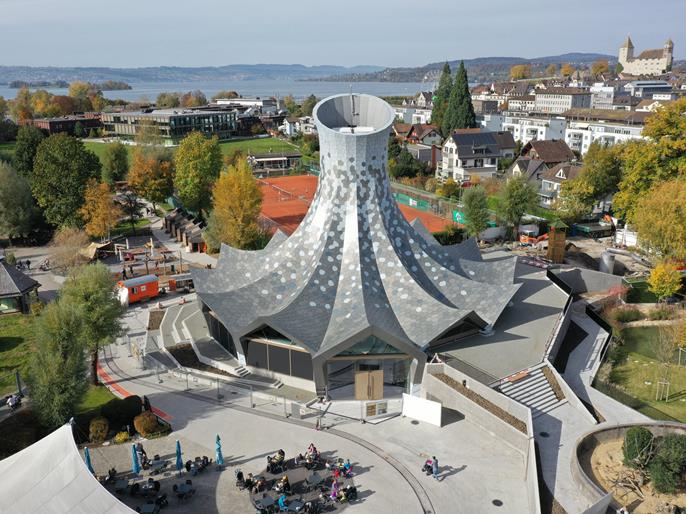

Knies Zauberhut (Zauberhut в переводе с немецкого означает "волшебная шляпа") – это необычное здание в г. Рапперсвиле на берегу Цюрихского озера и изюминка детского зоопарка Knies, вновь открытого в 2021 году. Оно представляет собой складчатую конструкцию из деревянных элементов и имеет высоту 26 м.

Компания-заказчик
Gebrüder Knie Schweizer National Circus AG
8640 Рапперсвиль
Швейцария
Архитектурный проект Carlos Martinez Architekten
www.carlosmartinez.ch
Генеральный проектировщик Ghisleni Partner AG
www.ghisleni.ch
Проектирование конструкций, строительная физика и пожарная безопасность PIRMIN JUNG Schweiz AG
www.pirminjung.ch
Деревянные конструкции Blumer-Lehmann AG
www.lehmann-gruppe.ch

Параметры модели

Модель

Новое здание цирка стало изюминкой рапперсвильского детского зоопарка. Старая арена, где раньше проходили представления с морскими котиками, уже отслужила своё, поэтому на её месте было решено построить зал для проведения развлекательных мероприятий - концертов, банкетов, цирковых представлений и т.п. Новое здание впечатляет необычными архитектурными решениями.

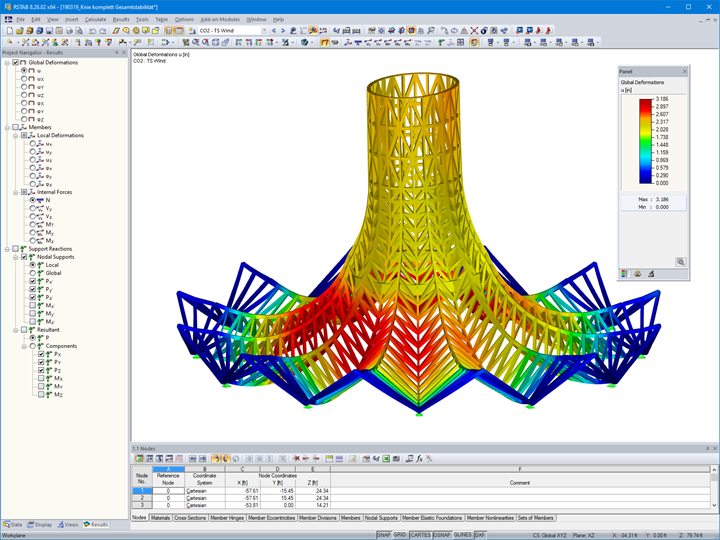

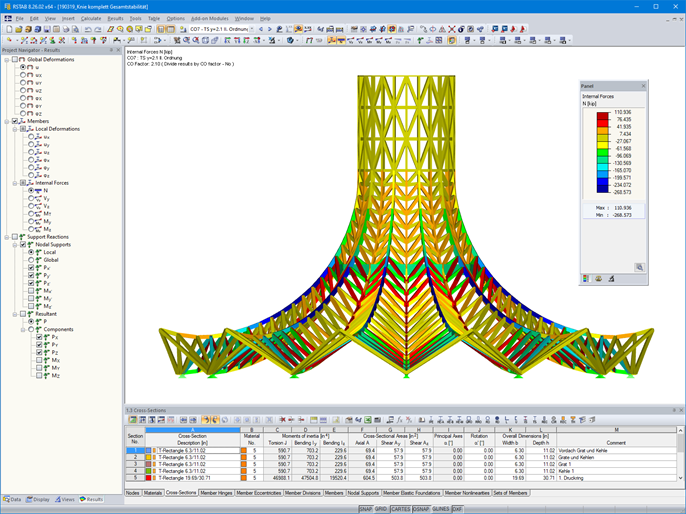

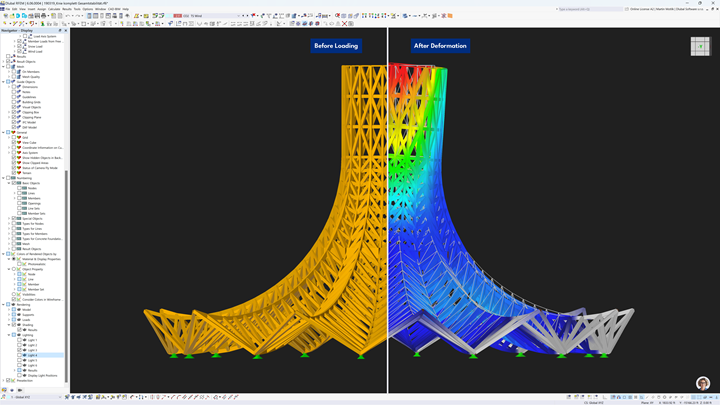

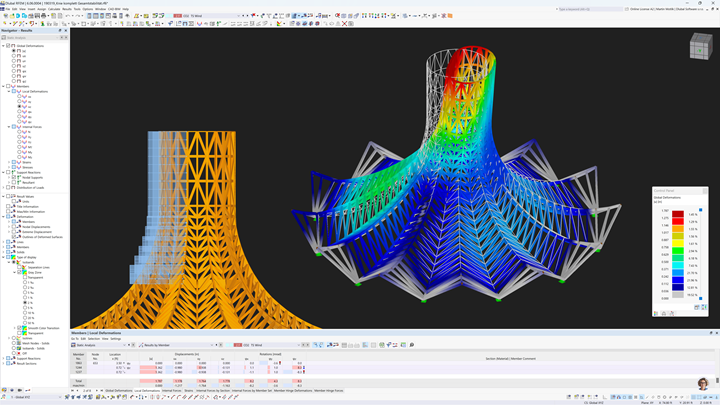

За проектирование, расчёт конструкции и пожарную безопасность отвечала компания-заказчик Dlubal PIRMIN JUNG. Для расчётов была использована программа RSTAB.

Особенности конструкции

Проект разработало инженерно-конструкторское бюро PIRMIN JUNG. Здание представляет собой складчатую конструкцию из древесины, элементы которой скреплены с помощью фиксирующих колец - двух деревянных на высоте 11 м и 18 м и одного бетонного в нижней части конструкции. Эти фиксирующие кольца придают конструкции кровли дополнительную устойчивость. Под крышей находится цирковая арена диаметром 32 м.

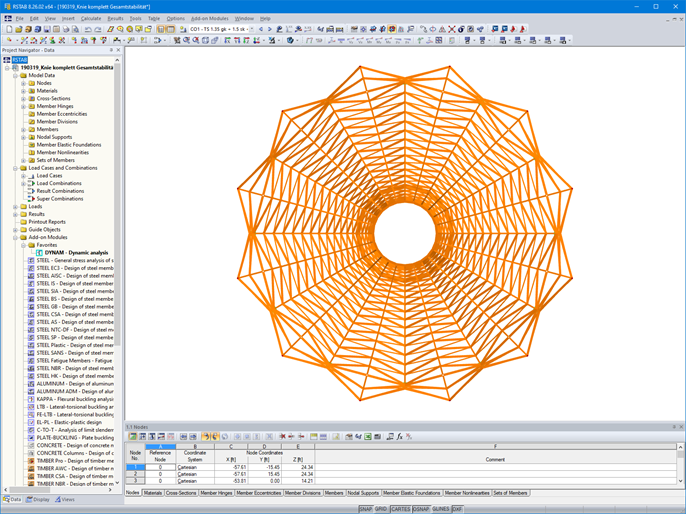

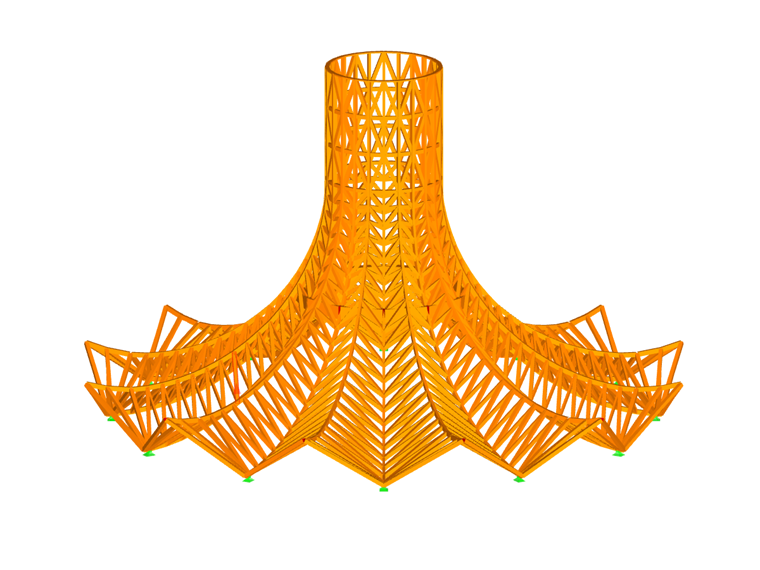

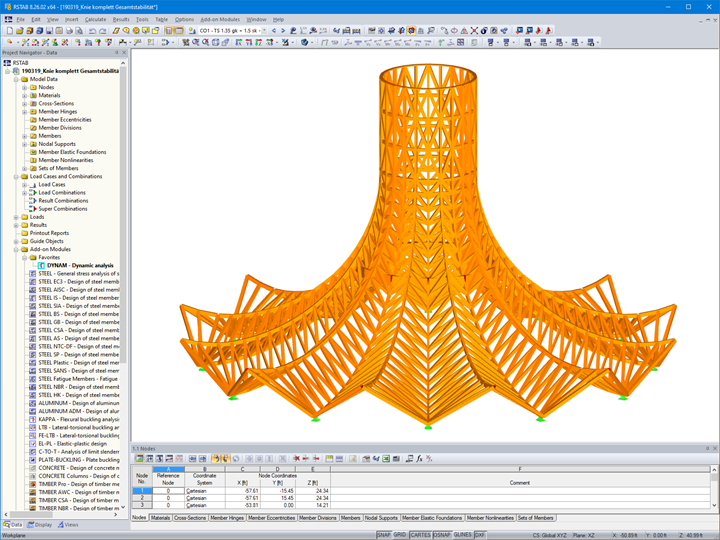

Конструкция осесимметрична и состоит из двенадцати одинаковых клиновидных секций, каждая из которых, в свою очередь, образована двумя зеркально симметричными элементами, искривленными по двум направлениям. Нижние точки клиновидных секций опираются на бетонное кольцо, а верхняя часть кровли и образует так называемую "волшебную шляпу".

Каркас кровли, включая поперечные рёбра жесткости, выполнен из клееной древесины. Он обшит досками из местной швейцарской ели толщиной 24 мм, согнутыми вручную и набитыми по диагонали. Элементы кровли, включая кровельный настил и гибкую черепицу, собраны из готовых элементов из оцинкованного железа, из-за чего каждый весит до четырех тонн, а сама «шляпа» - почти 20 тонн. Благодаря высокой степени предварительной сборки удалось сократить время работ на строительной площадке. Таким образом, шум и неудобства, причинённые жителям окрестных домов и обитателям зоопарка, были сведены к минимуму.


Расположение проекта

Детский зоопарк Knies
ул. Oberseestrasse 36
8640 Рапперсвиль-Йона
Швейцария

Ключевые слова

Складчатая деревянная конструкция Оболочковая конструкция Древесина Клеёный брус
