Мост короля Людовика в Кемптене, Германия

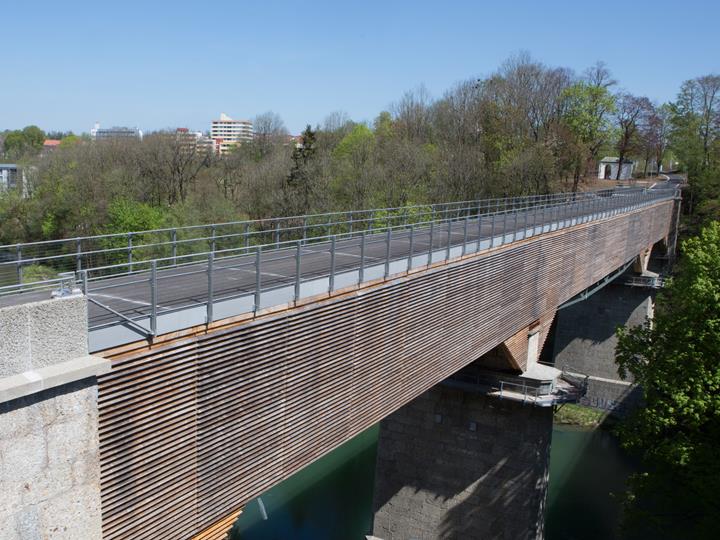

Мост короля Людовика внесен в список объектов культурного наследия; построенный в 1852 году, он имеет длину около 123 м и представляет собой выдающийся образец гражданского строительства в Германии. С 1986 года бывший железнодорожный мост, сделанный из дерева и стали, используется как пешеходный и велосипедный мост через каньюн реки Иллер глубиной более 30 метров.

Во время реставрации важными целями для компании Konstruktionsgruppe Bauen, немецкого клиента Dlubal Software, были охрана культурного наследия, включая памятники, исторические конструкции, надёжность и устойчивость.

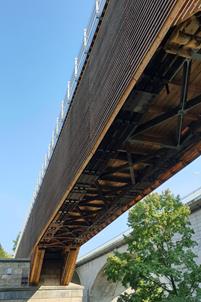

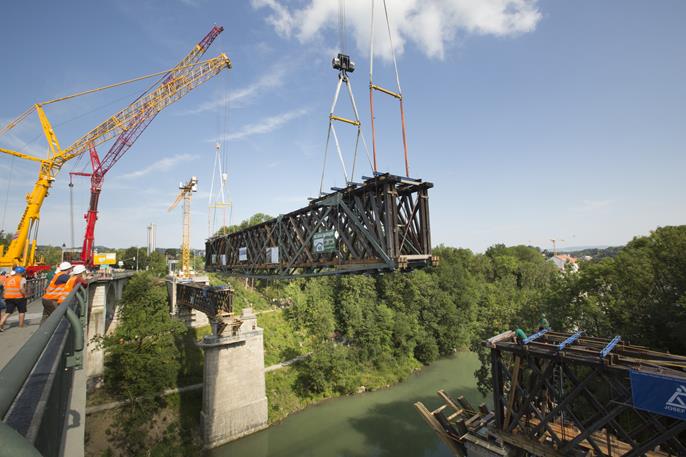

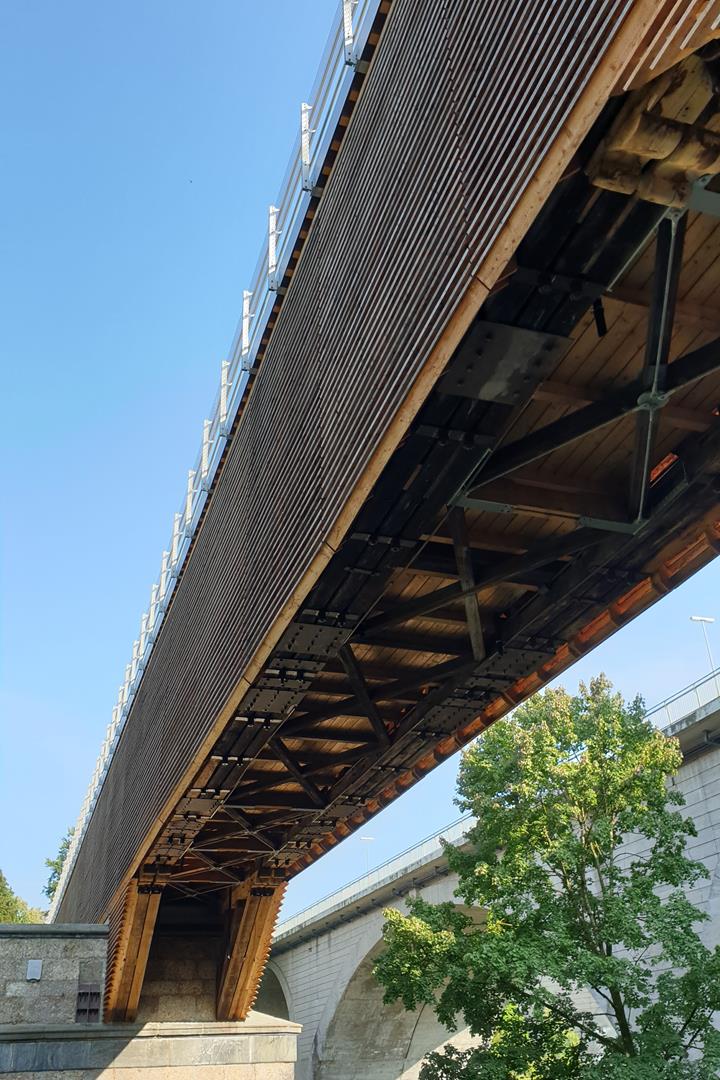

При этом нужно было сохранить как можно большую часть существующей конструкции. Заменены были только те конструктивные элементы, повреждения которых препятствовали их дальнейшей эксплуатации. Недавно разработанное решение для защиты от атмосферных воздействий из наклонных ламелей из лиственницы защищает конструктивную систему и обеспечивает беспрепятственный обзор уникальной конструкции.

Конструкция

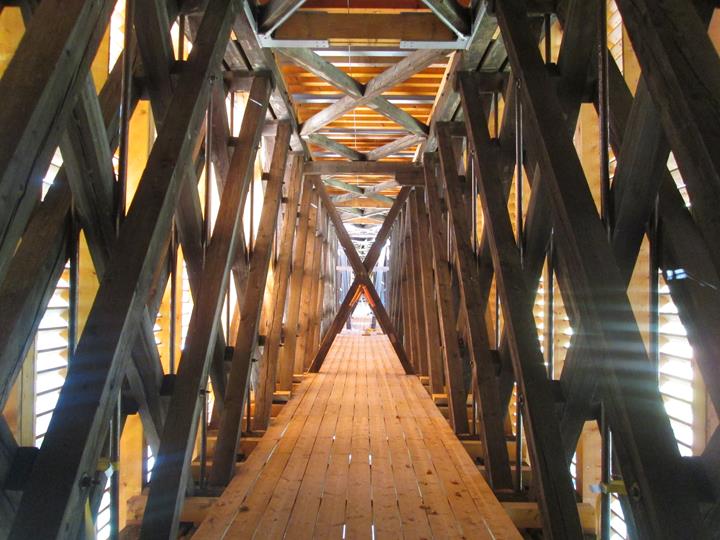

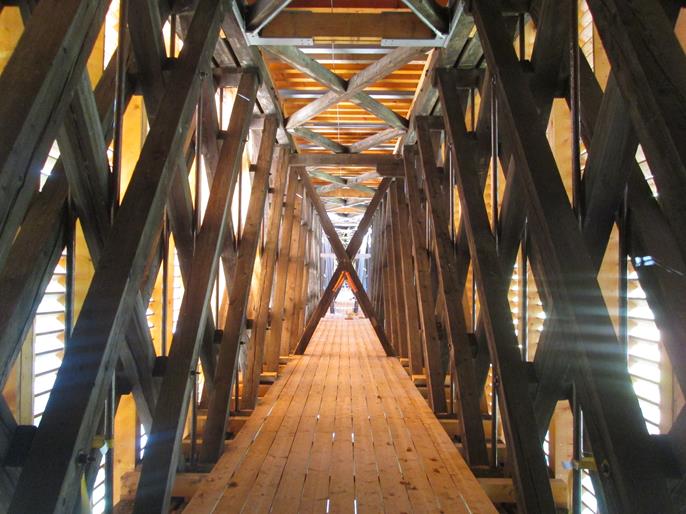

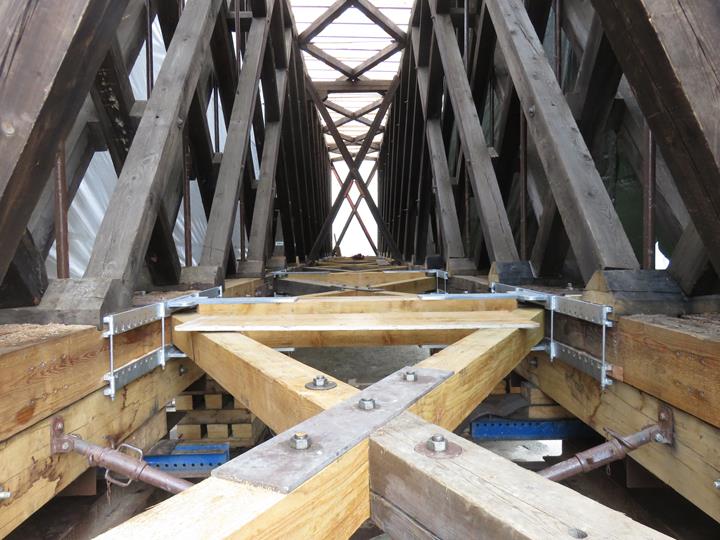

Опорная конструкция моста состоит из двух соединенных между собой ферм Howe с пролётами 38 м, 55 м и 28 м. В 1879 году внутренний пролет моста был усилен за счёт установки стальной фермы, чтобы выдерживать растущие нагрузки от железнодорожного транспорта.

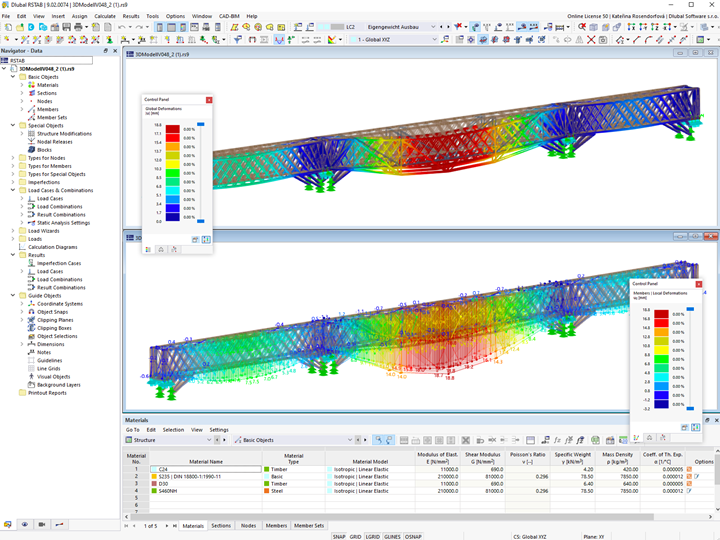

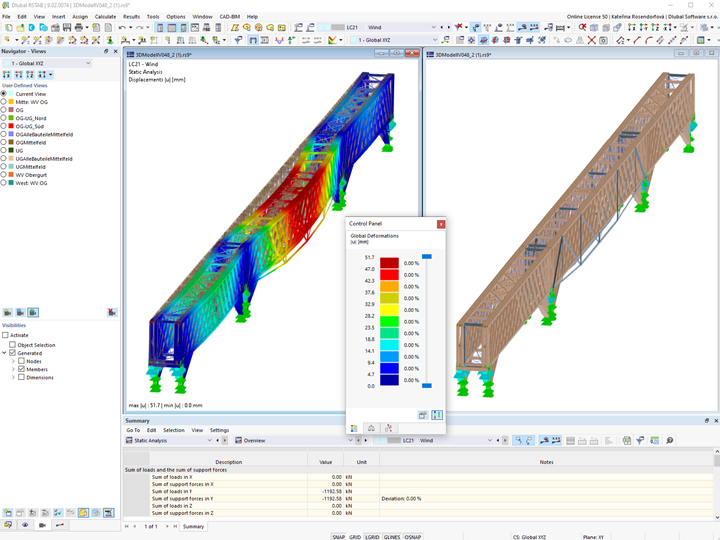

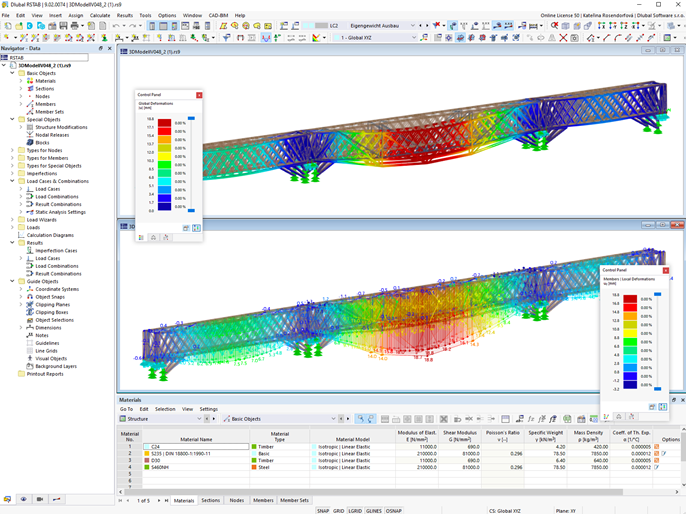

Расчёт конструкции при реконструкции выполнялся в программе RSTAB. Дополнительный модуль STEEL EC3 использовался для проектирования стальных компонентов, а дополнительный модуль TIMBER Pro — для проектирования деревянных компонентов.

Место Illerstraße
87437 Кемптен (Альгой), Германия

Заказчик Город Кемптен
www.kempten.de
Расчёт конструкций Konstruktionsgruppe Bauen AG
www.kb-ke.de


Спецификации проекта

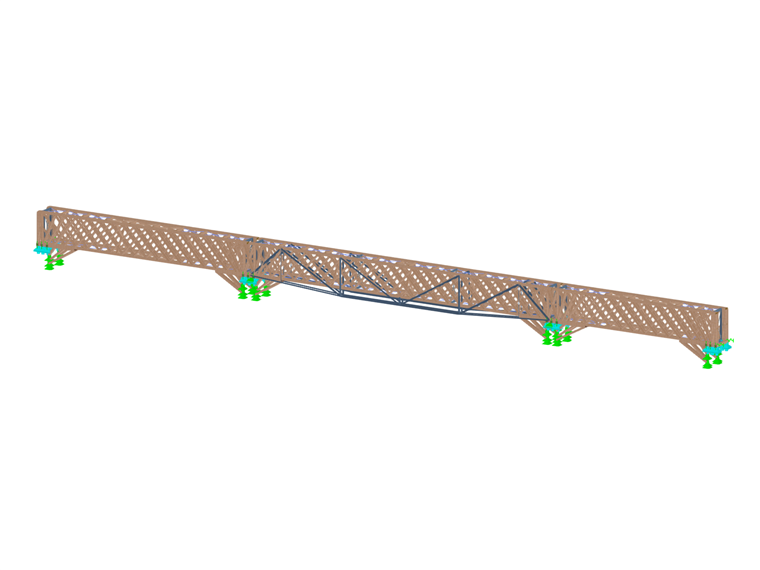

Данные о модели

Количество узлов 1302
Количество линий 2043
Количество стержней 2043
Количество поверхностей 0
Количество тел 0
Количество загружений 21
Количество сочетаний нагрузок 21
Количество расчетных сочетаний 6
Общий вес 150,426 t
Размеры (метрические) 122,438 x 8,240 x 4,104 m
Размеры (имперские) 401.7 x 27.03 x 13.46 feet
