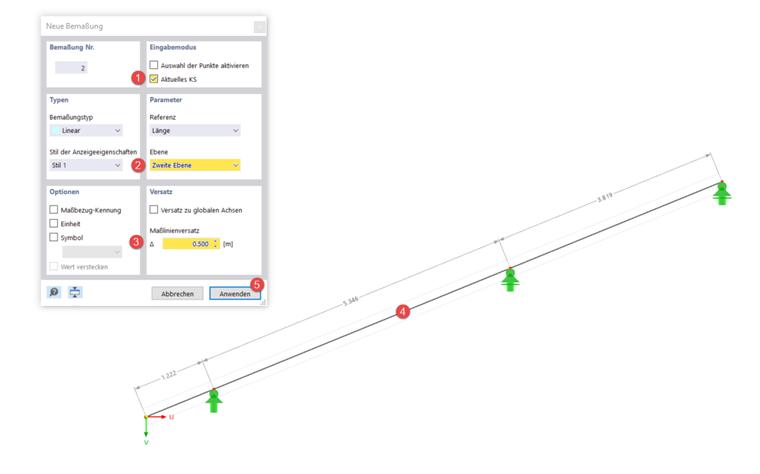

Первый вид, который необходимо создать для отчета о печати, относится к геометрии конькового стропила. Для этого потребуется размер, который можно создать с помощью кнопки на панели инструментов
. Установите для нового размера, чтобы он относился к текущей системе координат и отображался на втором уровне. Затем нажмите на элементы, на которые должен относиться размер, и выберите смещение 0,5 м. Применив настройки, новый размер будет создан.

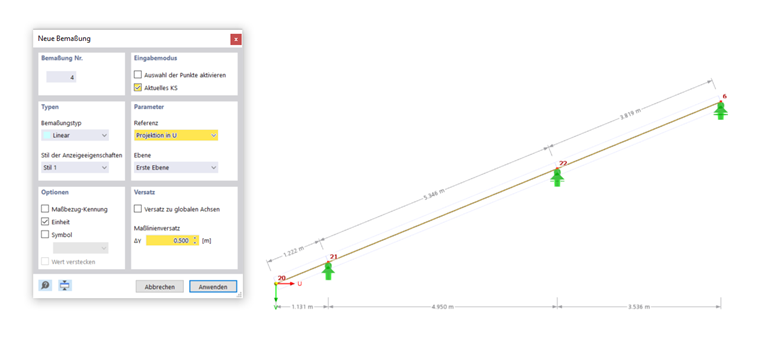

Если вы хотите вставить горизонтальные или вертикальные размерные линии, это можно сделать через ссылки "Проекция на U" и "Проекция на V".
Угол наклона крыши можно вставить, создав новый размер и выбрав тип размера "Уклон". Нажмите на элемент конькового стропила и растяните размер на желаемую длину. Затем подтвердите ввод, щелкнув левой кнопкой мыши в рабочей области.
Отключение вспомогательных линий

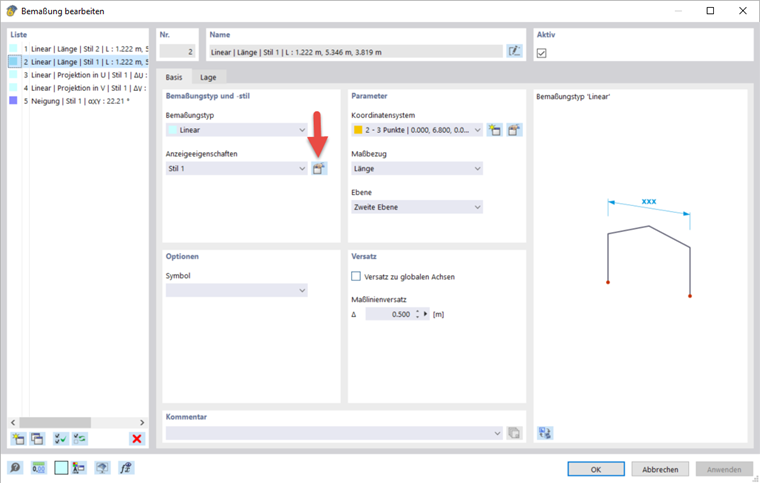

Если у вас отображаются вспомогательные линии при разметке, которые вы хотите отключить, вы можете открыть диалог "Редактировать размер" двойным щелчком по размеру. Оттуда вы можете перейти к настройкам отображения для размеров с помощью

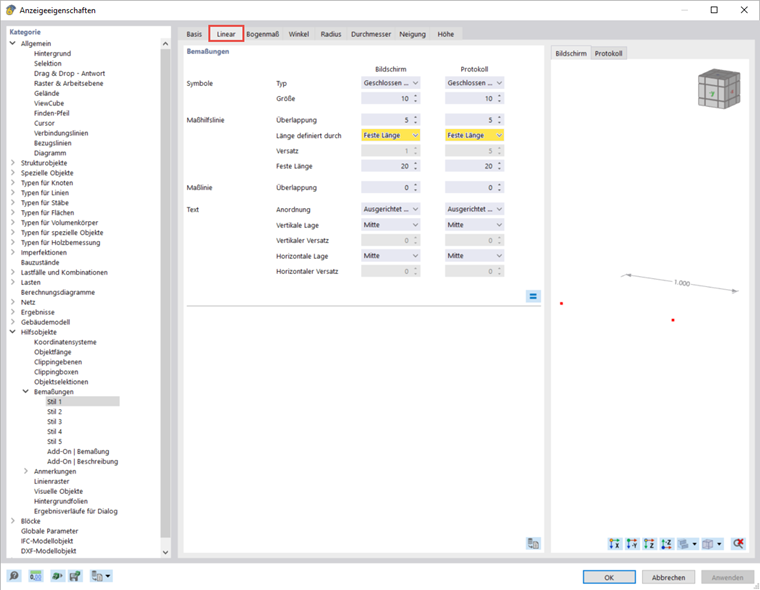

. Установите в закладках "Линейный" и "Уклон", чтобы длина вспомогательных линий была определена фиксированной длиной, а не смещением размера.
