La prima vista che deve essere creata per il protocollo di stampa si riferisce alla geometria della capriata. Per questo è necessaria una quotatura, che può essere creata nella barra degli strumenti tramite il pulsante

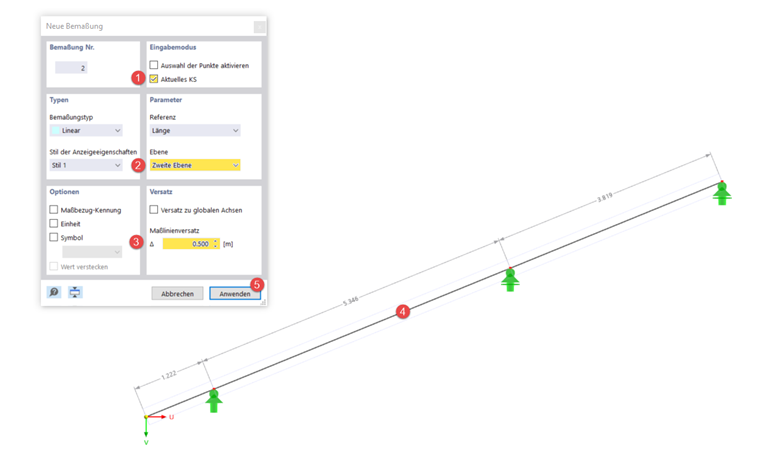

. Stabilire che la nuova quotatura si riferisca al sistema di coordinate corrente e venga visualizzata nel secondo piano. Quindi cliccare sulle aste a cui la quotatura si deve riferire e scegliere un offset di 0,5 m. Applicando le impostazioni, verrà creata la nuova quotatura.

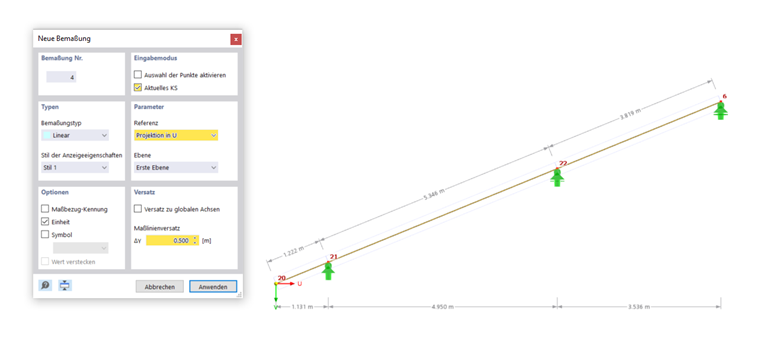

Se desideri inserire linee di quotatura orizzontali o verticali, ciò è possibile tramite i riferimenti 'Proiezione in U' e 'Proiezione in V'.

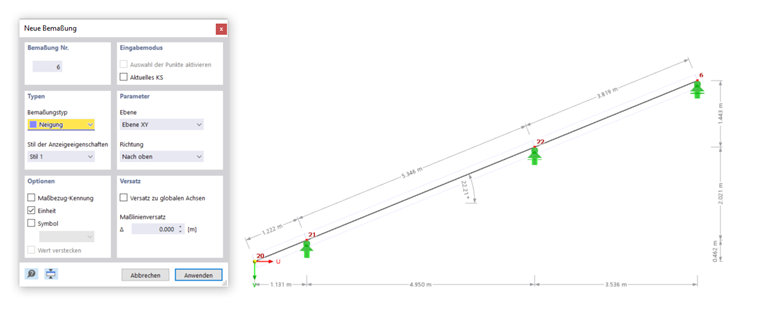

L'inclinazione del tetto può essere inserita creando una nuova quotatura e selezionando il tipo di quotatura 'Inclinazione'. Cliccare su un'asta della capriata e trascinare la quotatura alla dimensione desiderata. Confermare poi l'immissione con un clic sinistro nell'area di lavoro.
Disattivare le linee guida di misura

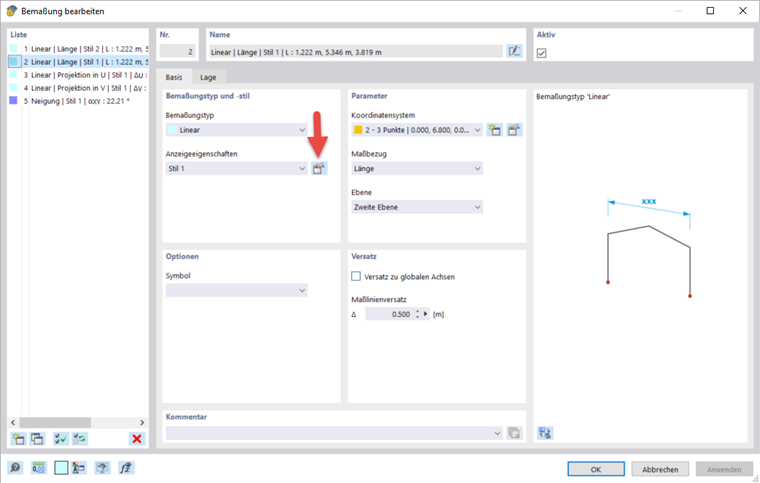

Se vengono visualizzate delle linee guida durante la quotatura che desideri disattivare, puoi aprire il dialogo 'Modifica quota' facendo doppio clic su una quota. Da lì, puoi accedere alle impostazioni di visualizzazione delle quote con

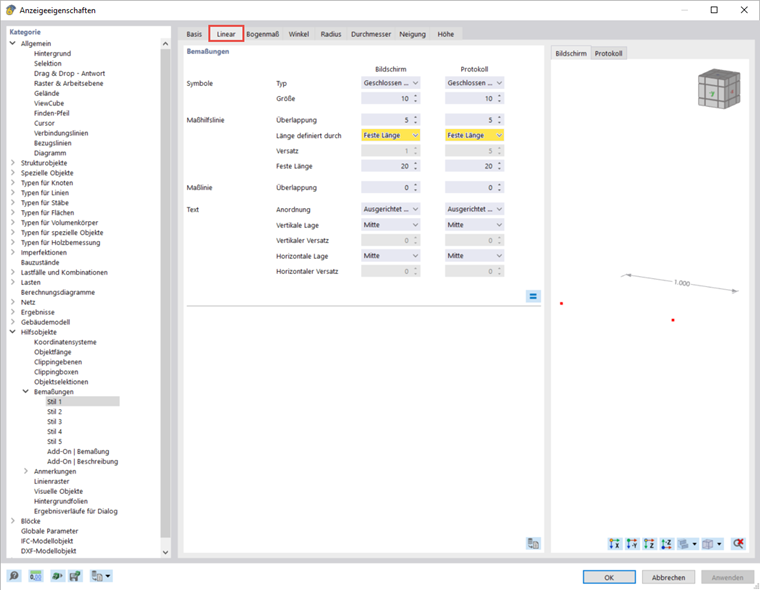

. Nei pannelli 'Lineare' e 'Inclinazione', stabilisci che la lunghezza delle linee guida di misura sia definita da una lunghezza fissa e non dall'offset della quota.
