创建尺寸标注

为输出文档创建的第一个视图应与屋脊椽木的几何形状有关。为此，需要通过工具栏中的 按钮创建一个标注。为新标注设置为参考当前坐标系，并在第二个平面中显示。然后单击标注所需的杆件，并选择0.5 m的偏移量。应用预设后，将创建新的标注。

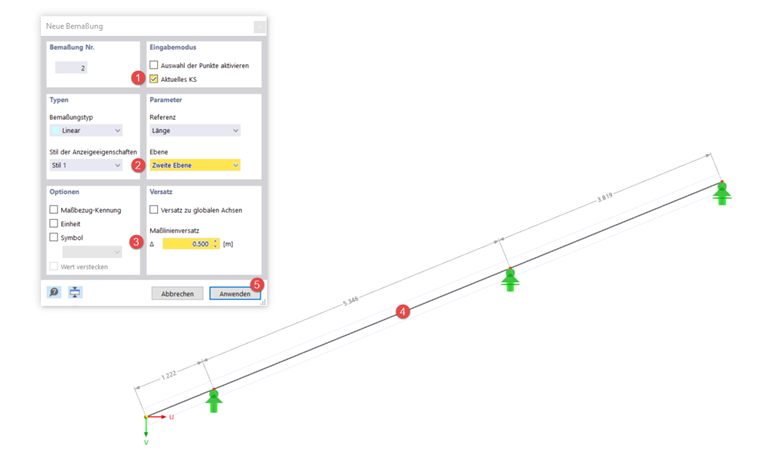

新建尺寸标注

如果您希望插入水平或垂直标注线，可以通过“U投影”和“V投影”引用实现。

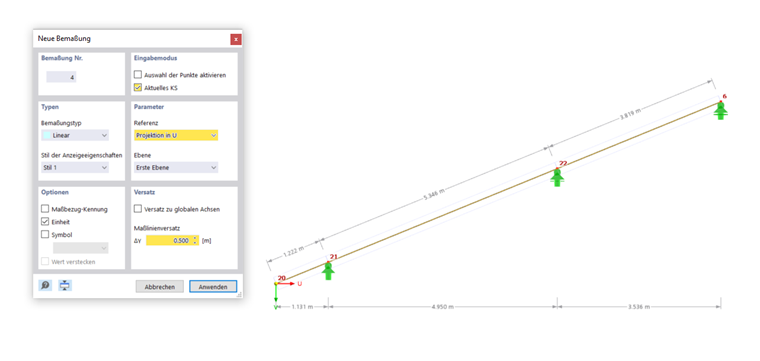

U方向的尺寸标注投影

可以通过创建新的标注并选择“倾斜”标注类型来插入屋顶倾角。单击屋脊椽木的一个构件，然后根据您的需要拖动标注的大小。然后在工作区中左键单击确认输入。

标注坡度

禁用辅助线

如果您在标注中显示了不想要的辅助线，可以通过双击标注打开“编辑标注”对话框。从那里通过 进入标注的显示设置。在“线性”和“倾斜”选项卡中设置，将标注辅助线的长度定义为固定长度，而不是通过标注偏移量。

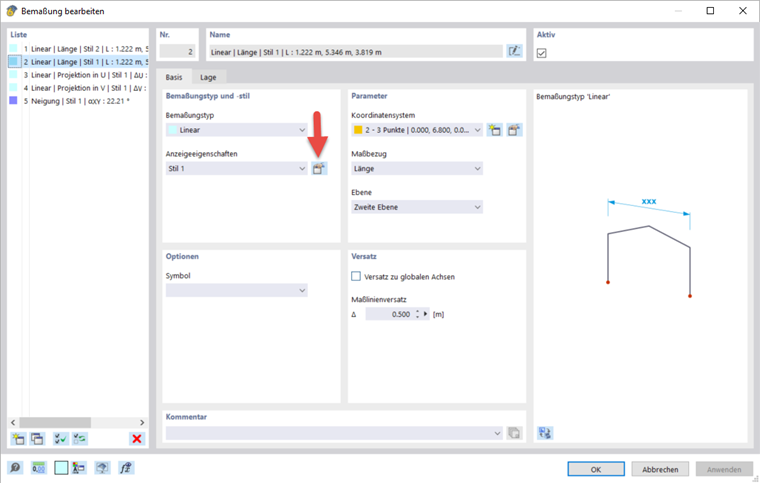

打开标注的显示设置

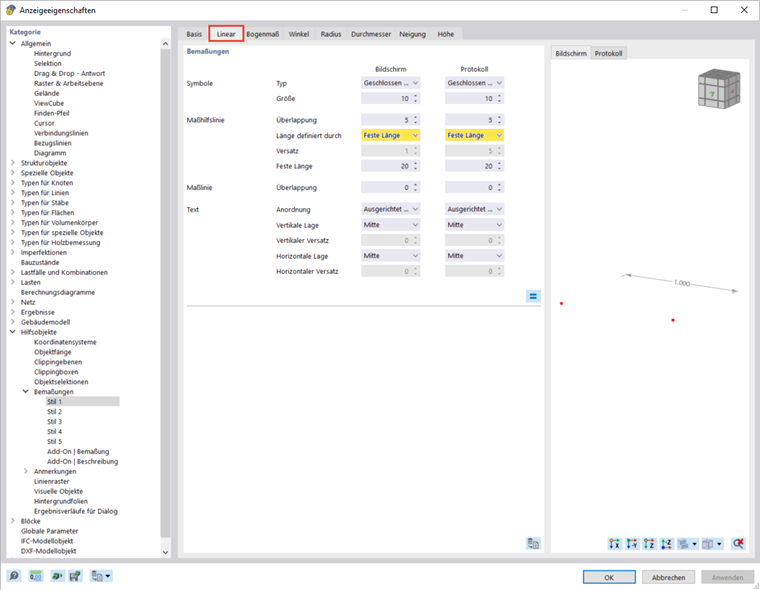

设置尺寸界线的固定长度
