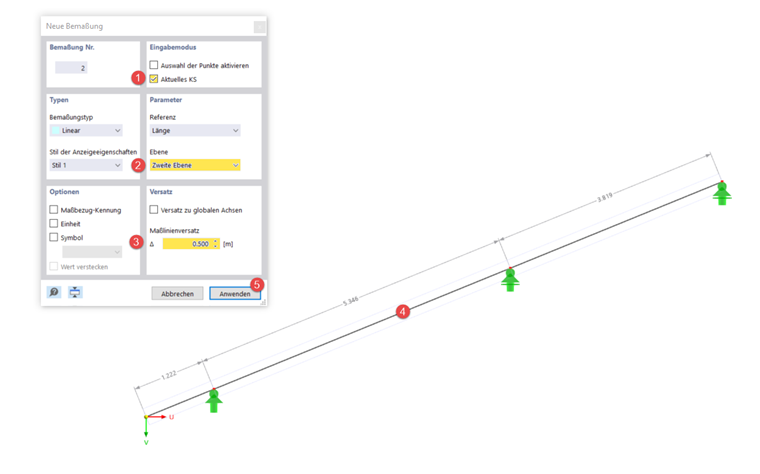

La première vue, qui doit être créée pour le rapport d'impression, se réfère à la géométrie du chevron de faîtage. Pour cela, une cotation est requise. Elle peut être créée dans la barre d’outils à l’aide du bouton
. Définissez la nouvelle cotation qui se rapporte au système de coordonnées actuel et s’affiche dans le deuxième plan. Ensuite, cliquez sur les barres auxquelles la cotation doit se rapporter et sélectionnez un décalage de 0,5 m. En appliquant les paramètres, la nouvelle cotation sera créée.

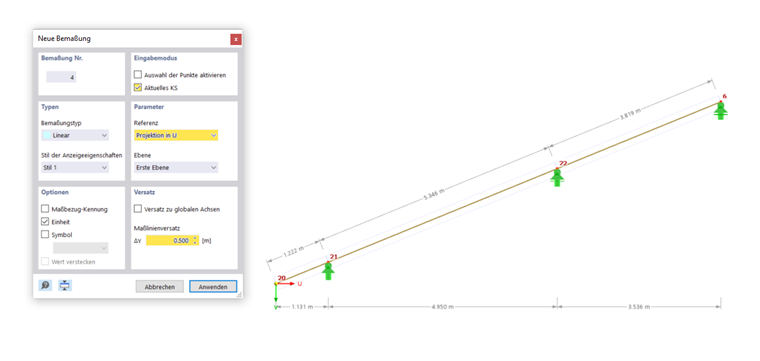

Si vous souhaitez insérer des lignes de cotation horizontales ou verticales, cela est possible via les références « Projection en U » et « Projection en V ».

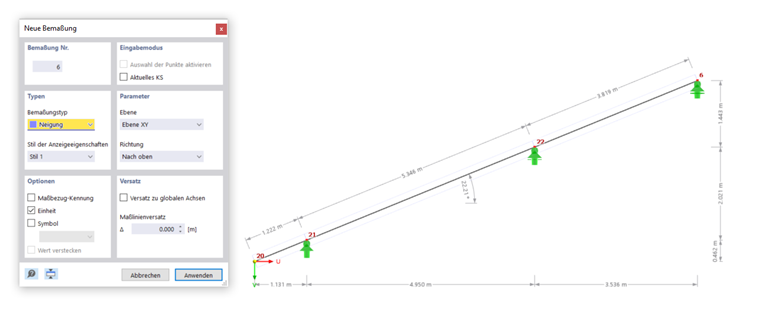

L’inclinaison de la toiture peut être insérée en créant une nouvelle cotation et en sélectionnant le type de cotation « Inclinaison ». Cliquez sur une barre du chevron de faîtage et étirez la cotation à la taille souhaitée. Validez ensuite l’entrée par un clic dans l’espace de travail.
Désactiver les lignes d'aide de cotation

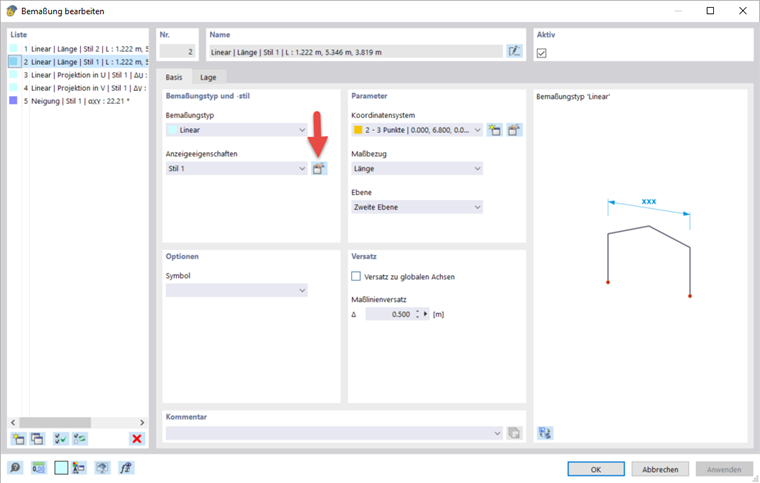

Si des lignes directrices apparaissent pour la cotation que vous souhaitez désactiver, vous pouvez ouvrir la boite de dialogue « Modifier la cotation » par un double-clic sur une cotation. De là, vous accédez à

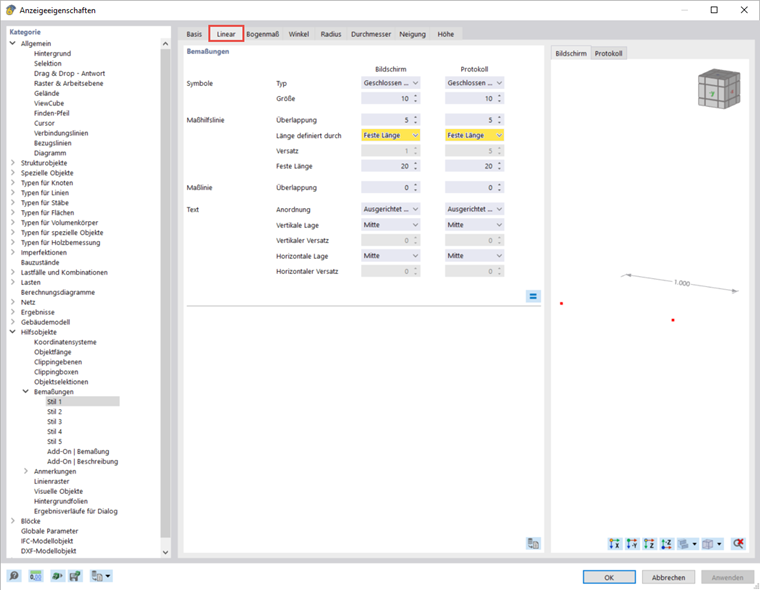

aux paramètres d’affichage pour les cotations. Définissez dans les onglets « Linéaire » et « Inclinaison » que la longueur des lignes directrice de cotation est définie par une longueur fixe et non par le décalage de la cotation.
