Criar cotas

A primeira visualização a ser criada para o protocolo de impressão refere-se à geometria do caibro. Para isso, é necessária uma cota, que pode ser criada na barra de ferramentas através do botão . Defina que a nova cota refira-se ao sistema de coordenadas atual e que seja exibida no segundo plano. Em seguida, clique nas barras às quais a cota deve se referir e escolha um deslocamento de 0,5 m. Ao aplicar estas opções, a nova cota será criada.

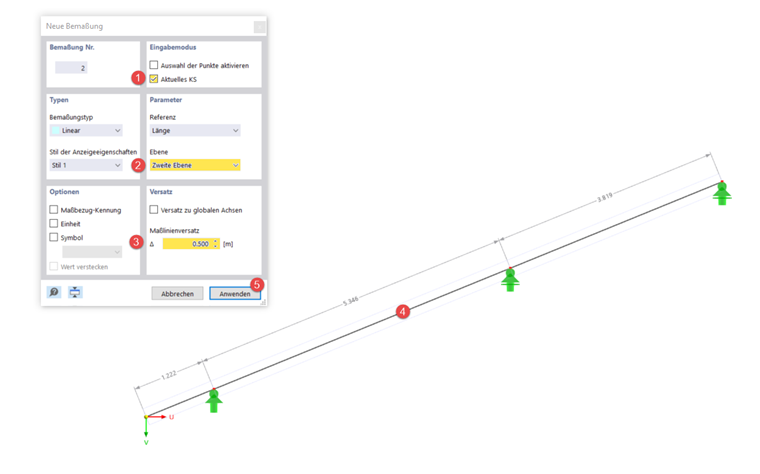

Nova dimensão

Se você deseja inserir linhas de cota horizontais ou verticais, isso é possível através das referências 'Projeção em U' e 'Projeção em V'.

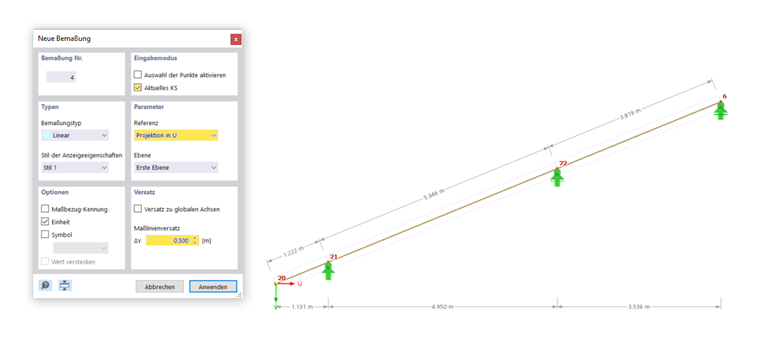

Projeção de dimensionamento na direção U

A inclinação do telhado pode ser inserida criando-se uma nova cota e selecionando o tipo de cota 'Inclinação'. Clique em uma barra do caibro e arraste a cota até o tamanho desejado. Confirme, então, com um clique esquerdo no espaço de trabalho.

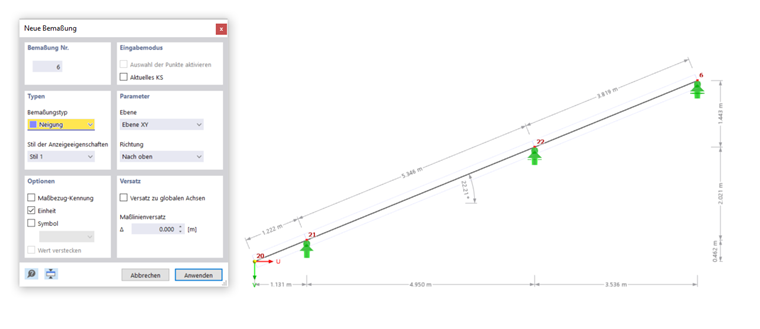

Dimensionamento de um declive

Desativar linhas de ajuda

Se forem exibidas linhas de ajuda na cota que você deseja desativar, você pode abrir o diálogo 'Editar Cota' com um duplo clique em uma cota. De lá, você acessa as configurações de exibição para cotas com . Nos separadores 'Linear' e 'Inclinação', defina que o comprimento das linhas de ajuda seja definido por um comprimento fixo e não pelo deslocamento da cota.

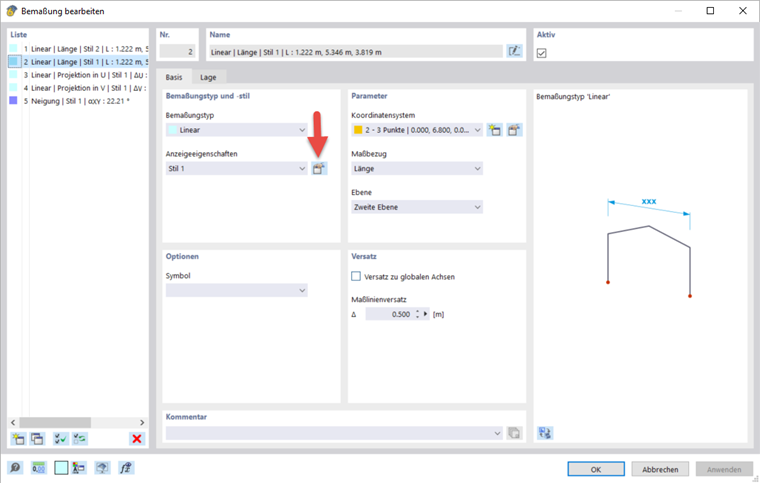

Abrir as configurações de exibição da dimensão

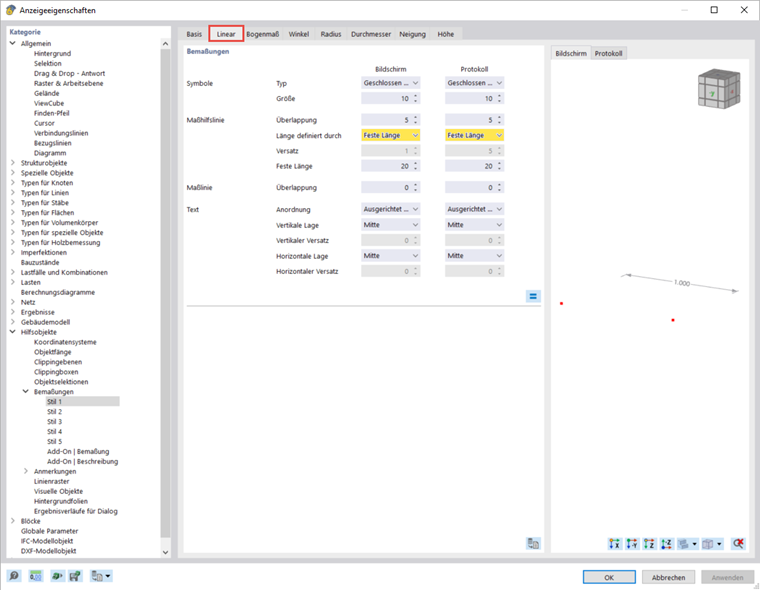

Definir um comprimento fixo para as linhas de extensão
