Generování kótování

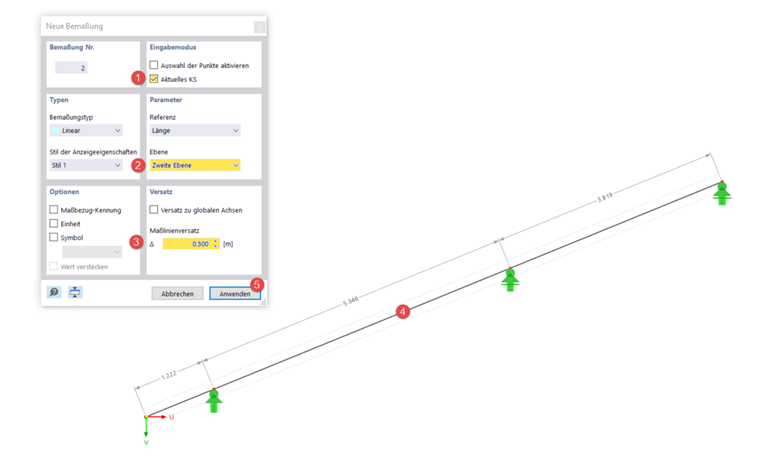

První pohled, který má být vytvořen pro protokol tisku, se vztahuje na geometrie nárožní krokve. K tomu je potřeba kótování, které lze vytvořit na panelu nástrojů pomocí tlačítka . Nastavte pro nové kótování, aby se vztahovalo na aktuální souřadnicové systémy a aby se zobrazovalo v druhé rovině. Poté klikněte na pruty, ke kterým se má kótování vztahovat, a vyberte odsazení 0,5 m. Aplikací předvoleb bude vytvořeno nové kótování.

Nová kóta

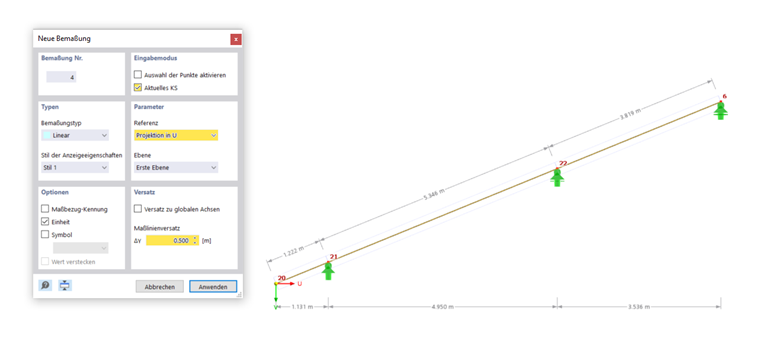

Pokud chcete vložit horizontální nebo vertikální kótovací čáry, je to možné pomocí referencí 'Projektace v U' a 'Projektace ve V'.

Průmět kótování ve směru U

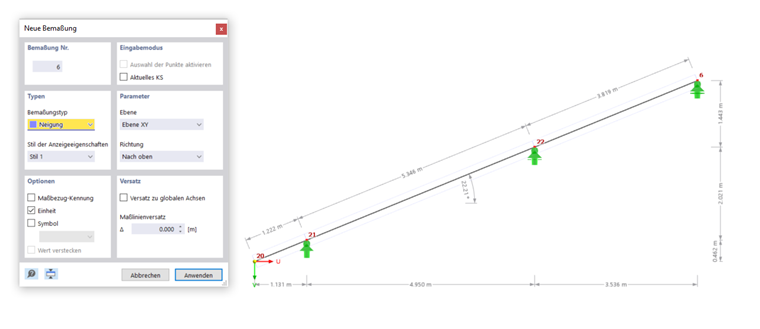

Sklon střechy lze vložit vytvořením nového kótování a výběrem typu kótování 'Sklon'. Klikněte na prut nárožní krokve a roztáhněte kótování na požadovanou velikost. Poté potvrďte zadání levým kliknutím do pracovního prostoru.

Kótování sklonu

Deaktivace pomocných čar

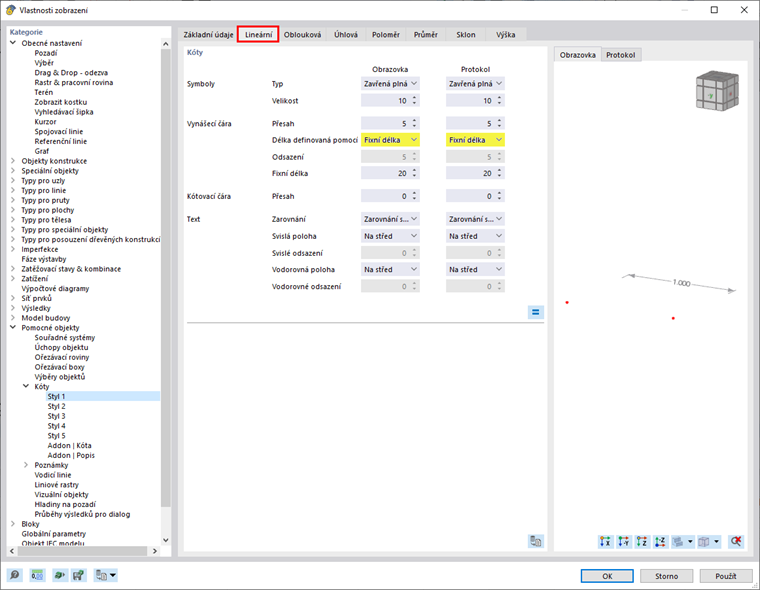

Pokud se vám při kótování zobrazují pomocné čáry, které byste chtěli deaktivovat, můžete otevřít dialog 'Upravit kótování' dvojitým kliknutím na kótování. Odtud se dostanete pomocí k nastavením zobrazení kótování. V registrech 'Lineární' a 'Sklon' nastavte, že délka pomocných čar kótování je definována pevnou délkou a ne odsazením kótování.

Otevřít nastavení zobrazení kóty

Nastavte pevnou délku vynášecích linií
