Poiché la membrana deve essere sospesa, il passo successivo è definirne i bordi graficamente, tenendo conto dei dati DXF memorizzati. Attivare la lamina di sfondo (vedi capitolo {%/003244 Importazione di un file DXF come lamina di sfondo ]]) per disegnare le linee di contorno della membrana. Queste possono essere visualizzate come linee
e polilinee (archi)

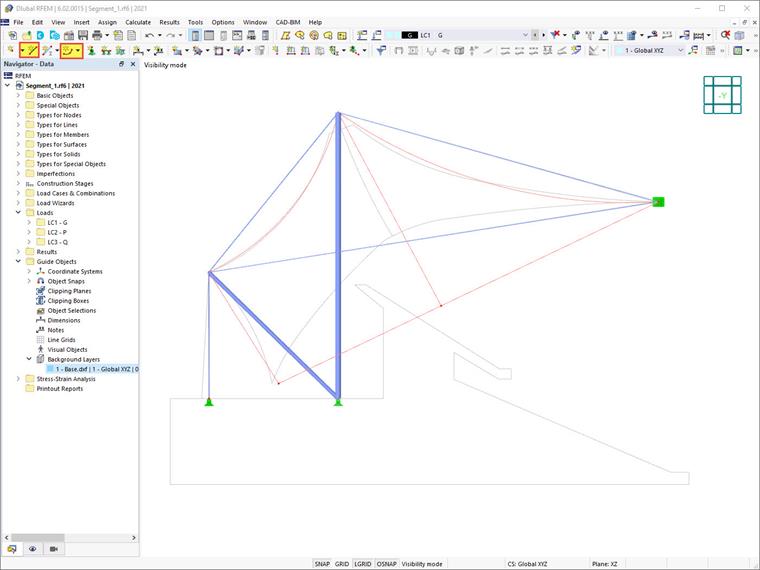

come mostrato nell'immagine {%/# image032490 Linee di contorno della membrana ]] può essere definito.

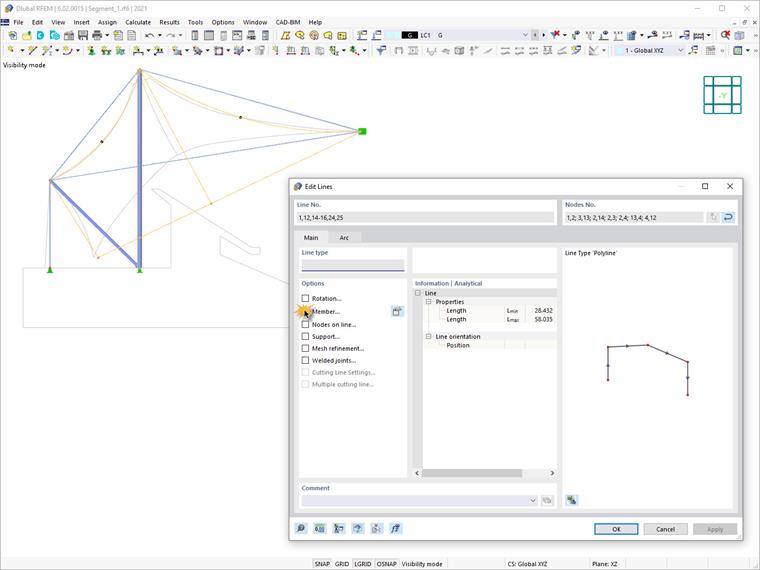

Dopo che i bordi della membrana sono stati definiti, è possibile assegnare aste a queste linee tramite Seleziona → Fare clic con il pulsante destro del mouse → Modifica . Per fare ciò, attivare la casella di controllo Aste per le linee selezionate nella finestra di dialogo 'Modifica linee '.

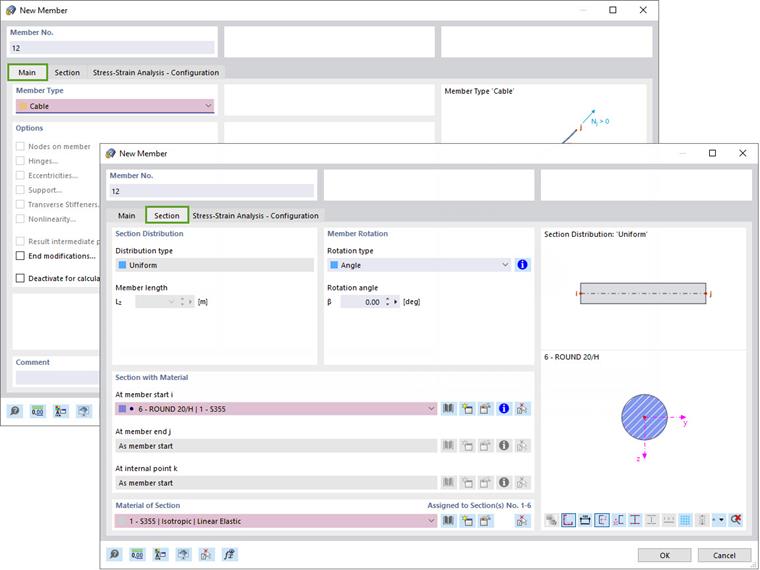

Appare la finestra di dialogo Nuova asta. Procedi allo stesso modo come quando si imposta la colonna o la benda. La sezione trasversale dell'asta dovrebbe essere definita come 'Rotondo 20/H' come mostrato nell'immagine {%/# image032492 Sezione trasversale della nuova asta ]]. Confermando i dialoghi, si assegna l'asta alla linea.
