Da die Membran aufgehängt werden soll, sind im nächsten Schritt deren Ränder grafisch unter Berücksichtigung der hinterlegten DXF-Daten zu definieren. Aktivieren Sie die Hintergrundfolie (siehe Kapitel DXF-Datei als Hintergrundfolie importieren), um die Begrenzungslinien der Membran zu zeichnen. Diese können als Linien
und Polylinien (Bögen)

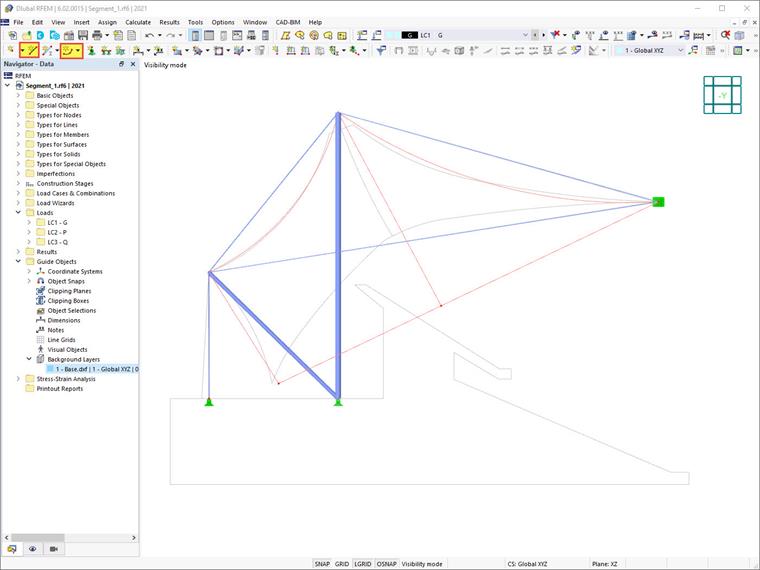

wie im Bild Begrenzungslinien der Membran dargestellt definiert werden.

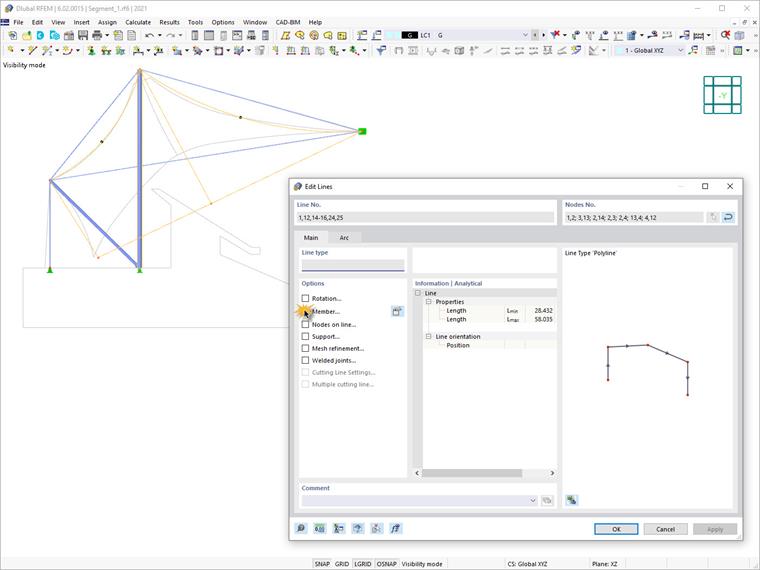

Nachdem die Ränder der Membran definiert sind, können Sie diesen Linien über Auswählen → Rechtsklick → Bearbeiten Stäbe zuweisen. Aktivieren Sie hierzu im Dialog 'Linien bearbeiten' das Kontrollfeld Stäbe für die selektierte(n) Linie(n).

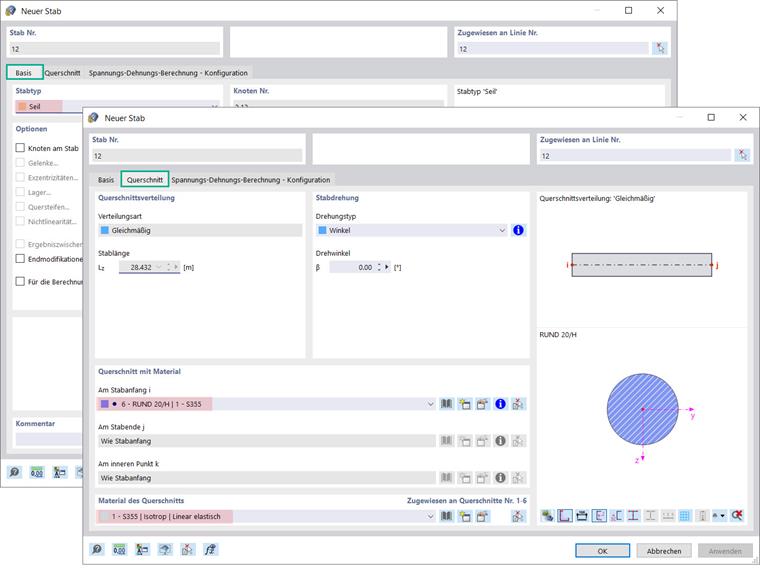

Es erscheint der Dialog Neuer Stab. Gehen Sie dabei wie beim Setzen der Stütze oder des Verbandsstabes vor. Der Querschnitt des Stabes sollte wie im Bild Querschnitt des neuen Stabes dargestellt als 'Rund 20/H' definiert werden. Mit dem Bestätigen der Dialoge weisen Sie dann den Stab der Linie zu.
