Задание спектра реакций

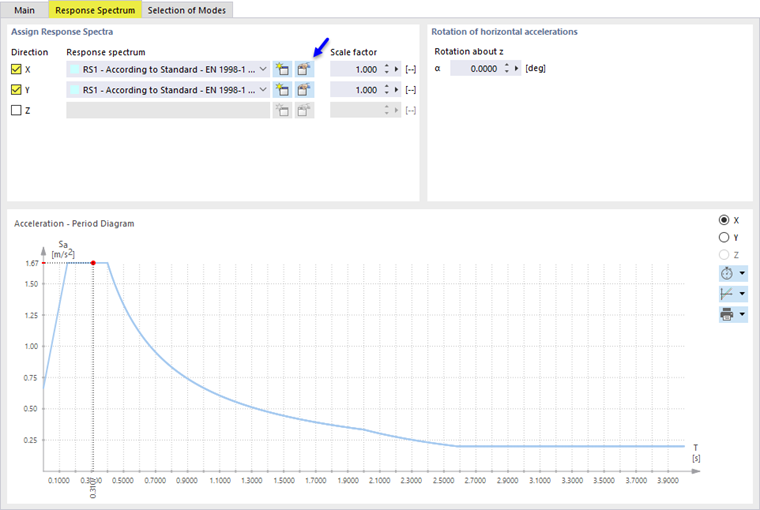

В диалоговом окне 'Загружения и сочетания' перейдите во вкладку Спектр реакций, чтобы задать параметры спектра реакций.

Активируйте направления X и Y , чтобы придать спектры реакций по умолчанию в соответствии с Еврокодом 8. На диаграмме ниже затем будет показана взаимосвязь между ускорением и временем.

Заданное по умолчанию максимальное ускорение 1,67 м/с2 довольно велико. Чтобы применить значения, действующие для географического положения модели, щелкните по одному из Изменить кнопки рядом со списком 'Спектр реакций'. Откроется диалоговое окно 'Изменить спектр реакций'.

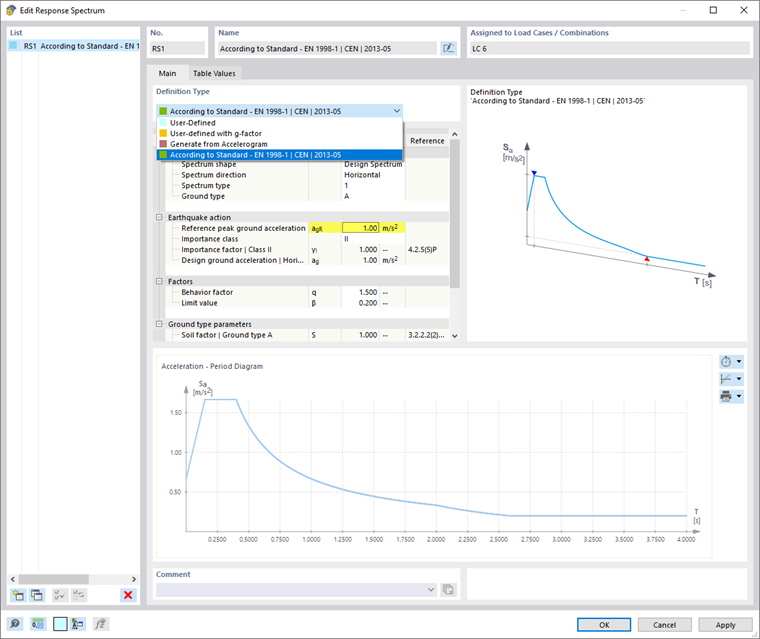

Список 'Тип задания' включает в себя несколько возможностей задания спектра реакций. Убедитесь, что установлена опция По норме - EN 1998-1.

Номинальное значение пикового ускорения грунта agR было задано как 1,00 м/с2. Поскольку модель находится в Болонье (Италия), рекомендуется применять значение, характерное для этого местоположения. Если у вас его нет, вы можете использовать инструмент, предоставляемый Dlubal Software. Откройте Сетевые средства Dlubal.

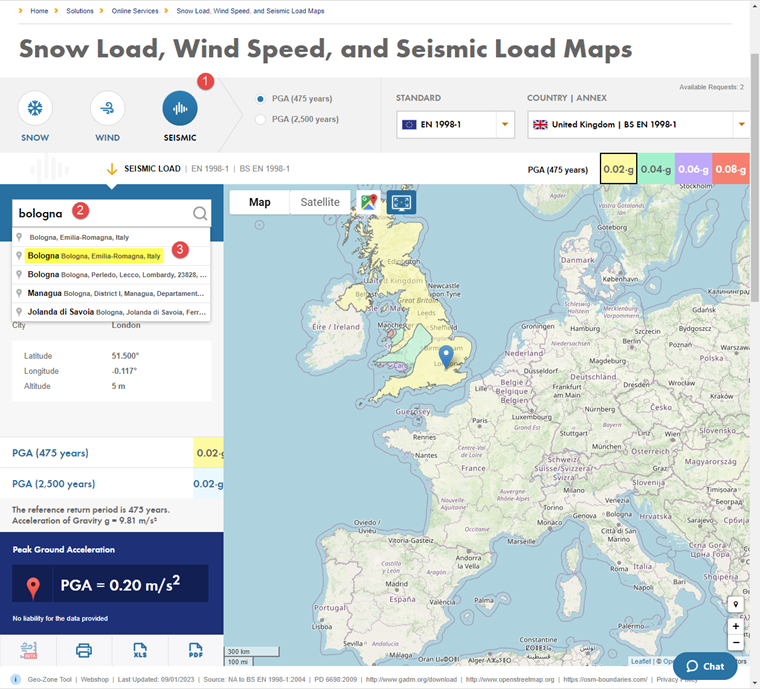

Откроется карта, на которой можно выбрать снеговые, ветровые и сейсмические нагрузки. Выберите вариант « Сейсмика » (1).

В поле 'Введите местоположение' введите Болонья (2) и выберите из списка (3) вариант Болонья-Болонья, Эмилия-Романья, Италия. Данные для этого места считываются.

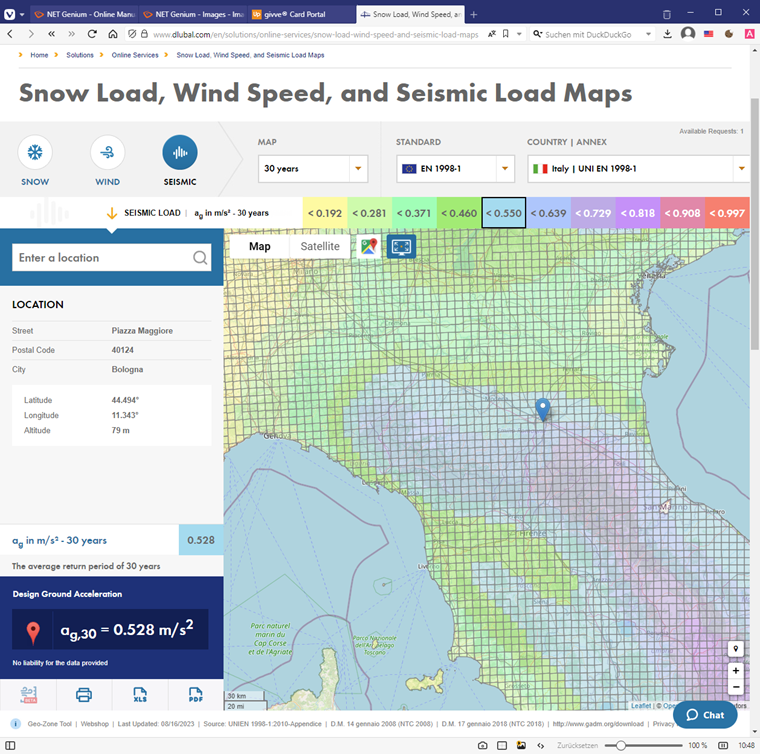

Расчетное ускорение грунта ag,30 равно 0,528 м/с2. Скопируйте это значение и вернитесь в диалоговое окно 'Изменить спектр реакций'. Вставьте значение 0,528 в поле 'Исходное пиковое ускорение грунта'.

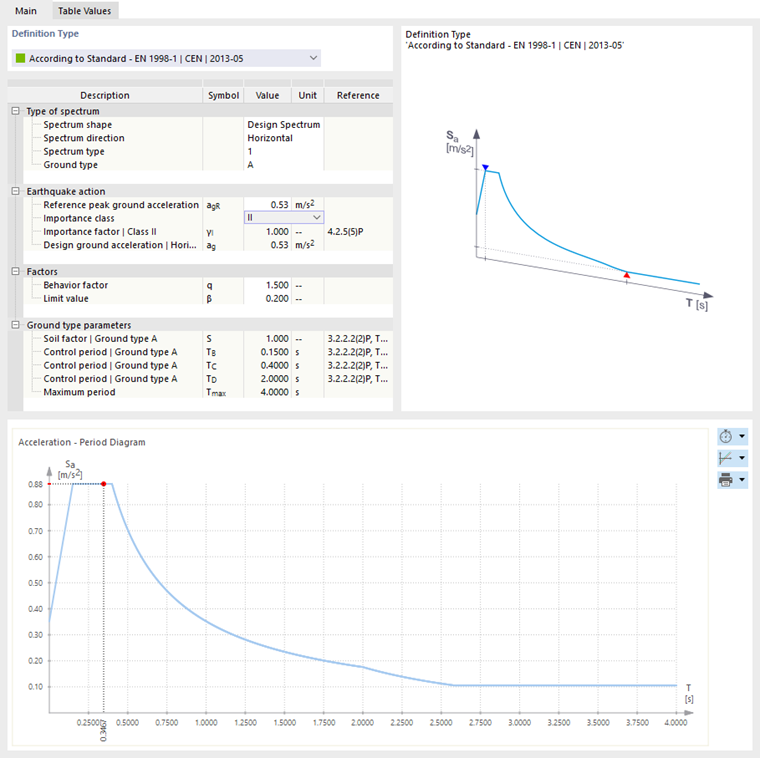

Щелкнув кнопкой мыши в другое поле, чтобы применить изменение, вы увидите на диаграмме, что максимальное ускорение теперь составляет 0,88 м/с2.

Некоторые другие параметры, такие как тип грунта или класс ответственности, можно проверить в таблице. Однако их нельзя изменять для данного примера. Нажмите OK , чтобы применить измененный спектр и вернитесь в диалоговое окно 'Загружения и сочетания'.
