Zadání spektra odezvy

V dialogu 'Zatěžovací stavy a kombinace' lze v záložce Spektrum odezvy zadat parametry spektra odezvy.

Přiřadit spektrum odezvy

Aktivujte směr X a Y pro přiřazení standardních spekter odezvy podle Eurokódu 8. Níže uvedený diagram pak ukazuje vztah mezi zrychlením a časem.

Výchozí maximální zrychlení 1,67 m/s² je poměrně vysoké. Chcete-li použít hodnoty platné pro geografickou polohu modelu, klikněte na některou z možností vedle seznamu 'Spektrum odezvy'. Otevře se dialog 'Upravit spektrum odezvy'.

Parametry spektra odezvy

Seznam 'Typ zadání' nabízí několik možností, jak definovat spektrum odezvy. Ujistěte se, že je nastavena možnost Podle normy - EN 1998-1.

Referenční špičkové zrychlení podloží a_gR je stanoveno na 1,00 m/s². Vzhledem k tomu, že se model nachází v Boloni v Itálii, doporučuje se použít hodnotu specifickou pro toto místo. Pokud ho nemáte po ruce, můžete použít nástroj společnosti Dlubal Software. Otevřete online služby Dlubal.

Otevře se mapa, kde můžete vybrat zatížení sněhem, rychlost větru a seizmická zatížení. Vyberte možnost Seizmicita (1).

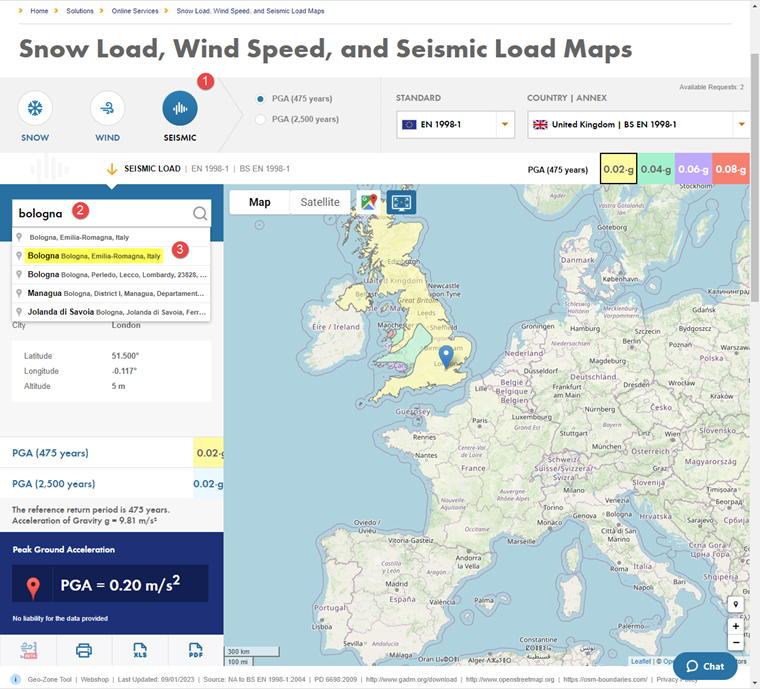

Výběr polohy v mapě seizmického zatížení

Do pole 'Enter a Location' zadejte Bologna (2) a ze seznamu vyberte možnost Bologna Bologna, Emilia-Romagna, Itálie (3). Data pro toto místo se načtou.

Návrhové zrychlení podloží pro Boloni/Itálie

Návrhové zrychlení podloží a_g,30 je 0,528 m/s². Zkopírujte tuto hodnotu a vraťte se do dialogu 'Upravit spektrum odezvy'. Do pole 'Referenční špičkové zrychlení podloží' vložte hodnotu 0,528.

Zadání referenčního špičkového zrychlení podloží

Pokud klikneme na jiné políčko pro použití úpravy, vidíme v diagramu, že maximální zrychlení je nyní 0,88 m/s².

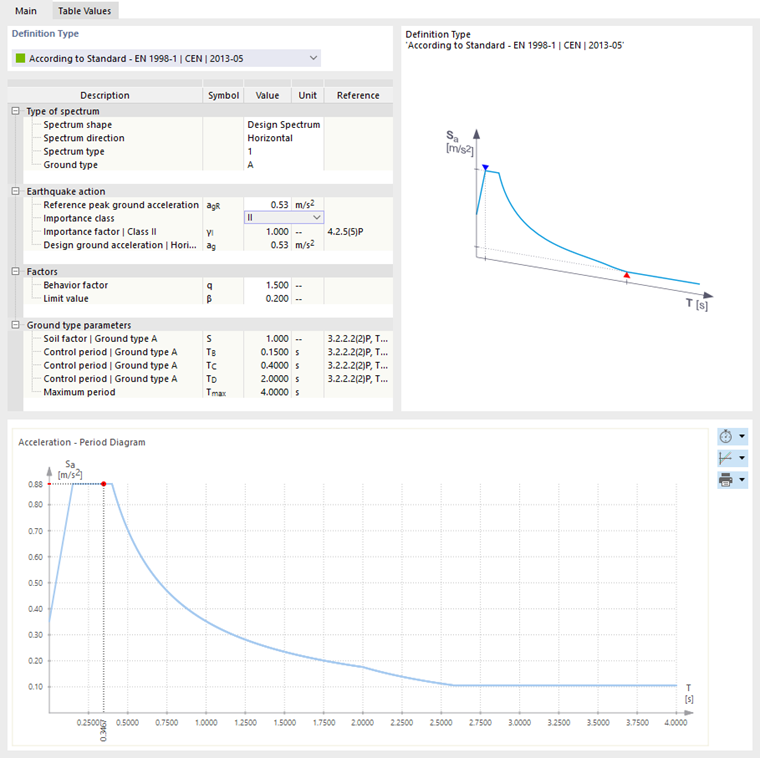

Upravené spektrum odezvy

V tabulce je možné zkontrolovat některé další parametry, jako je typ podloží nebo třída důležitosti. Pro tento příklad se však nemění. Kliknutím na tlačítko OK použijeme upravené spektrum a vrátíme se do dialogu 'Zatěžovací stavy a kombinace'.
