Выбор форм колебаний

Затем перейдите во вкладку « Выбор режимов ». Он определяет, какие формы учитываются для спектрального анализа.

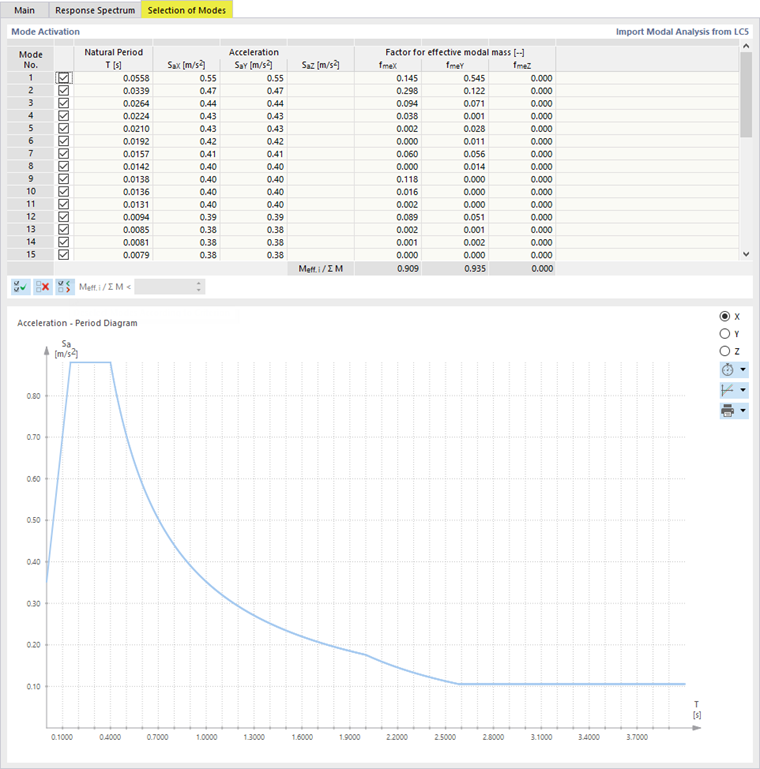

В таблице перечислены все 32 формы колебаний, которые были рассчитаны для модального анализа нагружения (ЗГ5) (см.|изображение046824|Коэффициенты для эффективных модальных масс#изображение). Все они активированы по умолчанию. В конце таблицы Вы можете увидеть общие суммы соотношений между Meff,i и ∑ M: 90,9% для fmeX и 93,5% для fmeY.

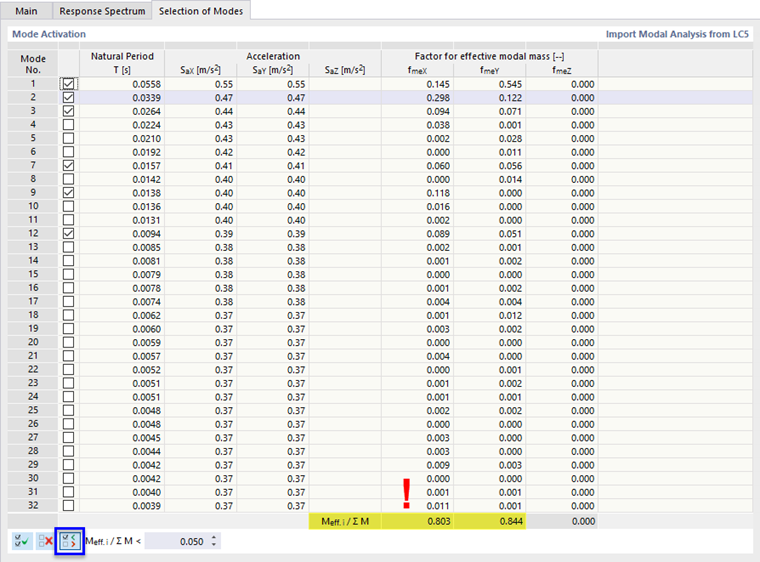

Согласно норме EN 1998-1 [1], 4.3.3.3.1(3), должны учитываться все формы с эффективными модальными массами, превышающими 5% от общей массы. Это означает, что массами менее 5% можно пренебречь. Используйте Отменить выбор режимов по критерию кнопку, чтобы активировать все формы более 5% и, таким образом, отменить выбор второстепенных соответствующих форм.

Совет

Это сэкономит время расчёта, если не учитываются все формы.

В результате вы заметите, что предел 5% ('0,05' в поле справа от кнопки) дает соотношения для fmeX и fmeY ниже правила 90 %. Предел необходимо скорректировать: Введите 0,002 , чтобы уменьшить предел вручную.

Соотношение между Meff,i и ∑ M равно 0,904 для fmeX и 0,927 для fmeY. Для расчета достаточно 23 форм вместо 32. Некоторые более высокие формы можно пропустить.


Ссылки
  1. EN 1998‑1. (2013). Еврокод 8: Расчет сейсмостойких конструкций - Часть 1: Общие правила, Сейсмические воздействия и правила для надземных сооружений, EN 1998‑1:2004/A1:2013.
