Изменение настроек по умолчанию
Чтобы настроить параметры модального анализа, выберите навигатор - Данные. Затем откройте подзапись Параметры модального анализа в папке 'Загружения и сочетания' (см.|изображение046744|Позиции навигатора#изображение). Дважды щелкните на MOS1 - #4 | Позиция Ланцоша.

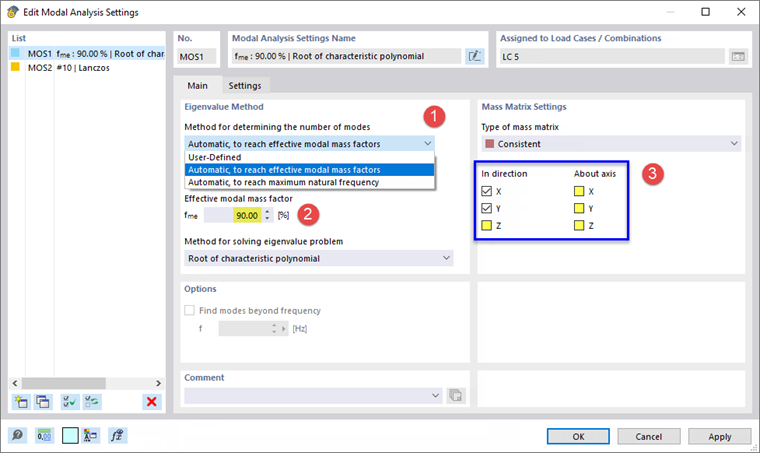

В диалоговом окне 'Изменить параметры модального анализа' откройте список для изменения 'Метода определения количества форм'. Выберите опцию Автоматически, чтобы достичь коэффициентов эффективных модальных масс (1).
Убедитесь, что 'коэффициент эффективной модальной массы' в поле ниже (2) установлен на 90%. Таким образом, программа рассчитает столько форм, сколько необходимо для достижения 90% коэффициентов модальных масс для каждого направления.
При выполнении сейсмического расчета массы применимы только в глобальных направлениях X и Y. Поэтому снимите флажки направления Z и вращения в X , Y и Z в области 'Настройки матрицы масс' (3).

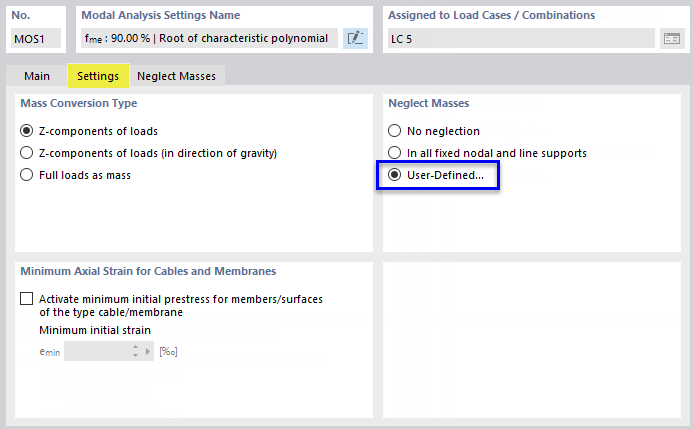

Затем выберите подраздел Настройки. В области 'Не учитывать массы' выберите возможность Пользовательский , чтобы отключить стержни платформы: их массы более или менее не имеют значения, поскольку платформа практически не влияет на глобальную матрицу масс.

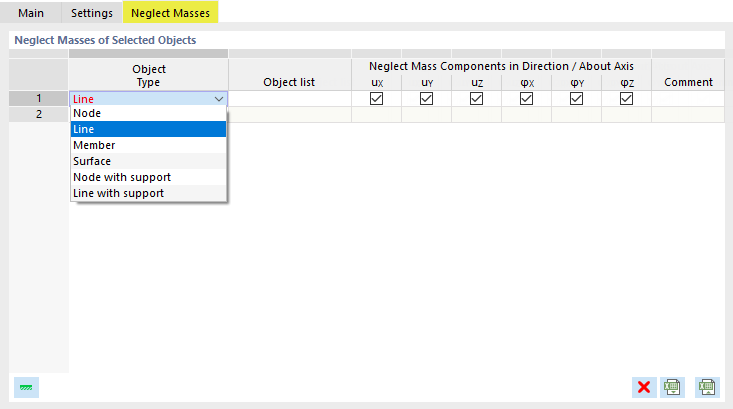

Выберите вкладку « Не учитывать массы », которая была добавлена. Щелкните по полю Тип объекта , чтобы активировать ячейку. Затем выберите из списка возможность Линия.
Нажмите справа в поле списка Объект. Затем нажмите на

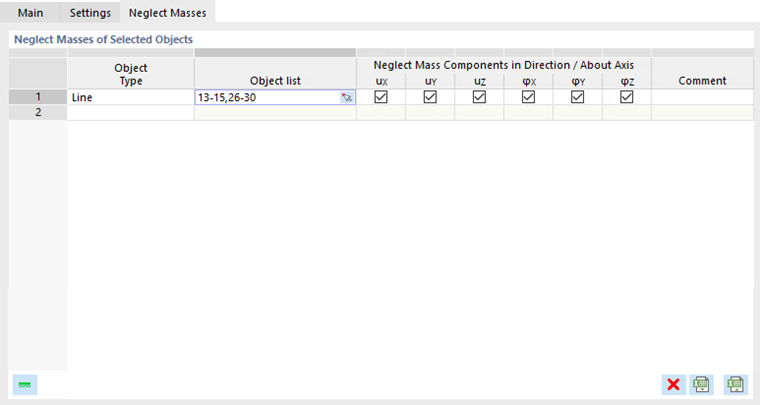

нажмите на кнопку в этом поле (см. рисунок Пренебрежение массами отдельных стержней), чтобы выбрать линии графически в рабочем окне.

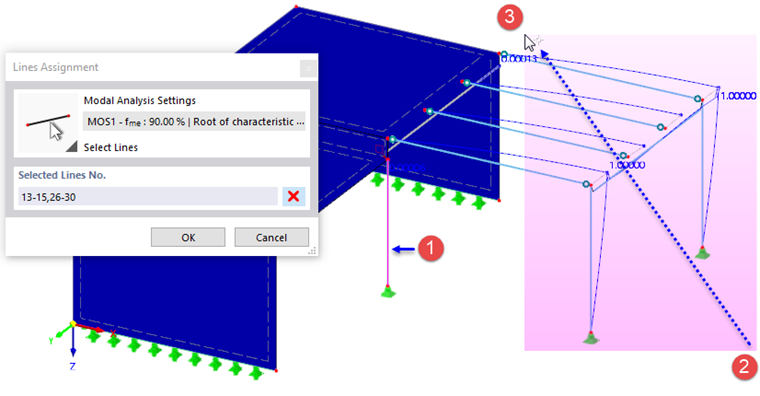

Нажмите на бетонную колонну (1), а затем откройте окно справа (2) налево (3), чтобы выбрать линии 13-15 и 26-30. Когда номера в диалоговом окне 'Придание линий' будут отображаться правильно, нажмите кнопку "OK".
Отключение линий стержней платформы уменьшает матрицу масс и, следовательно, время расчета.
Наконец, нажмите кнопку " OK ", чтобы закрыть диалоговое окно 'Изменить параметры модального анализа' и применить новые параметры. Когда программа спросит, нужно ли удалить все результаты, нажмите « Да ».
Расчет загружения
Убедитесь, что в списке панели инструментов установлено динамическое загружение Модальный анализ ЗГ5. Затем нажмите на
чтобы начать расчет снова.

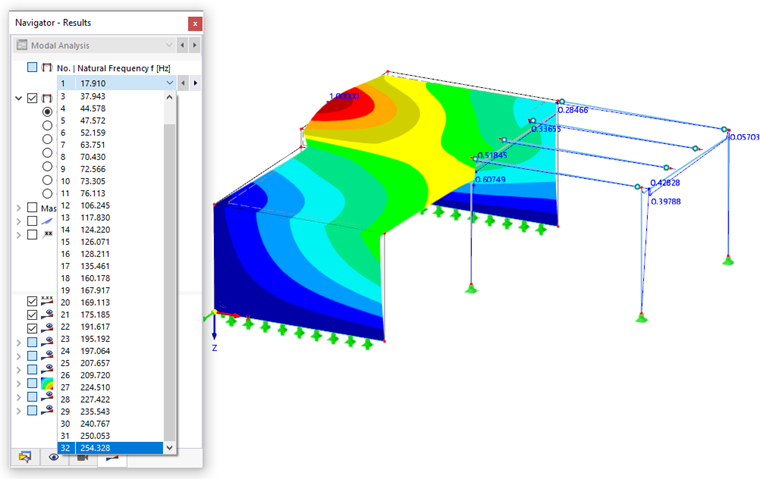

Теперь расчет занимает немного больше времени для определения требуемого количества форм. Как только расчет будет завершен, вы найдете 32 формы в списке навигатора. Нижняя собственная частота модели теперь относится к общей собственной форме, а не к местной.

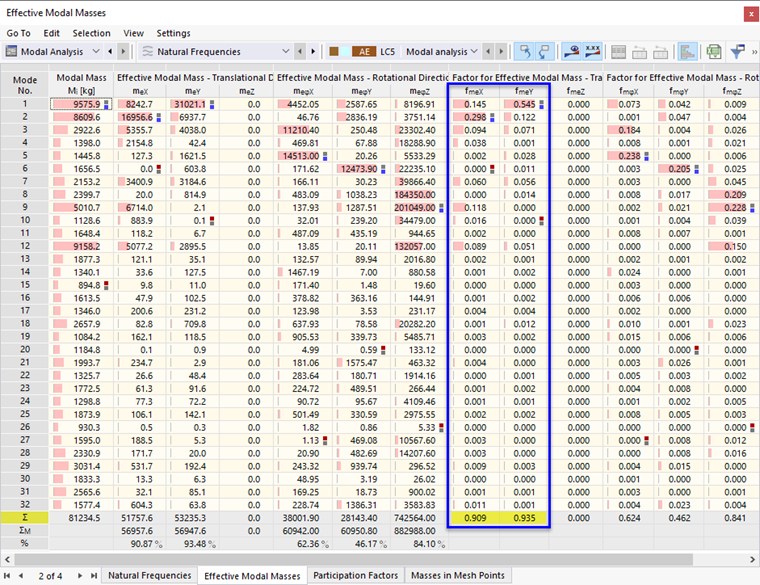

При новой проверке коэффициентов эффективных модальных масс можно заметить, что обе суммы значений столбца fmeX и fmeY теперь превышают 90 %. Для выполнения требований требуется ровно 32 формы.
