Для расчета конструкций нагрузки определяются в загружениях, комбинируются и производится расчет. Динамический анализ, однако, основан на массах. Но для этого руководства не нужно определять какие-либо массы: все существующие нагрузки могут быть импортированы и использованы для модального анализа.
Определение загружения

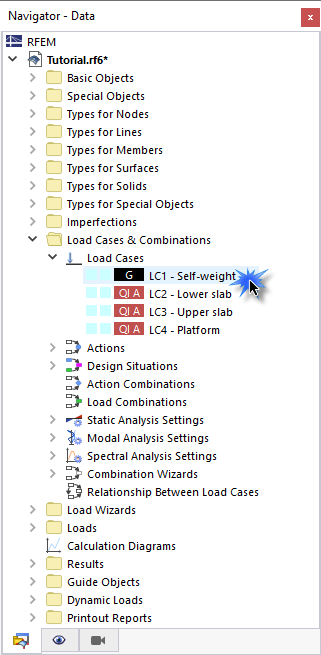

Чтобы создать новое загружение для модального анализа, зайдите в папку Загружения и комбинации в навигаторе, откройте подраздел Загружения и дважды кликните одно из четырех загружений, например, ЗГ1 - Собственный вес.

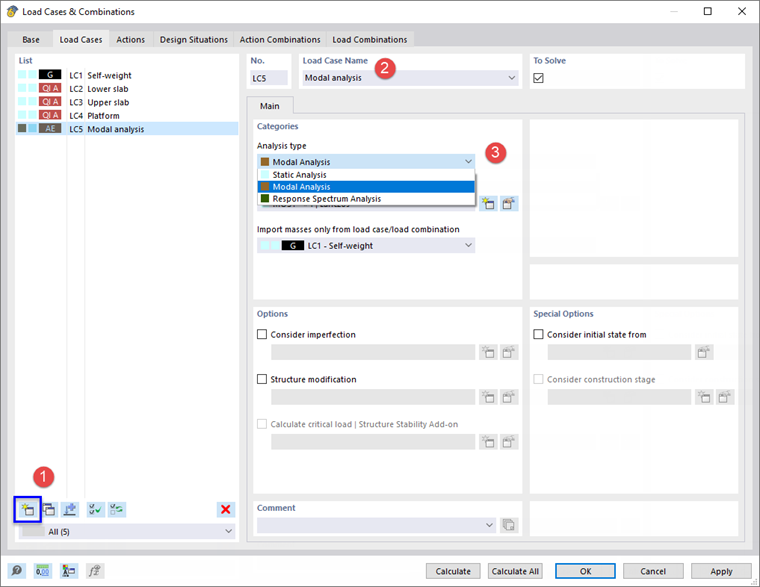

В диалоговом окне "Загружения и комбинации" нажмите кнопку
в нижнем левом углу (1).
В области "Имя загружения" введите Модальный анализ (2). Затем выберите опцию Модальный анализ из списка "Тип анализа" (3). Эта настройка гарантирует, что к загружению применяется динамический анализ.

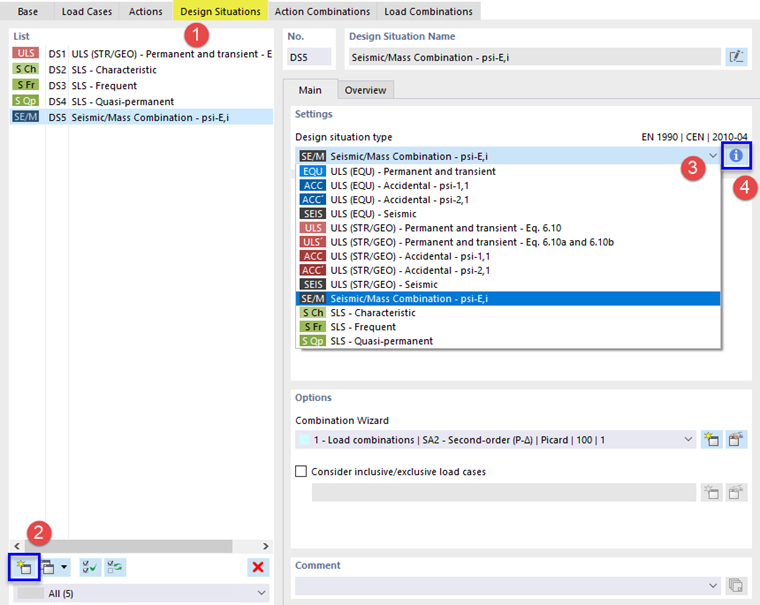

Как упоминалось выше, существующие нагрузки могут быть импортированы как массы. Если бы для модального анализа модели учитывались только массы собственного веса, это было бы неверно. Массы эксплуатационных нагрузок также должны учитываться. Поскольку динамические анализы следуют определенным правилам при объединении загружений, необходимо создать новую расчетную ситуацию. Перейдите на вкладку Расчетные ситуации (1). Нажмите кнопку
в нижнем левом углу (2).
Создана новая расчетная ситуация ДС5. Выберите опцию Сейсмическое/комбинация масс - ψ,E,i из списка "Тип расчетной ситуации" (3). Когда вы нажмете кнопку

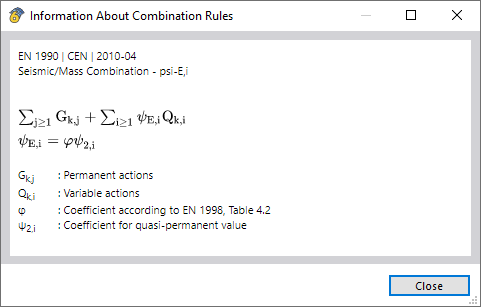

(4), вы сможете проверить критерии для сейсмических комбинаций согласно EN 1990 в диалоговом окне "Информация о правилах комбинаций".
Нажмите Закрыть и перейдите на вкладку Комбинации действий.

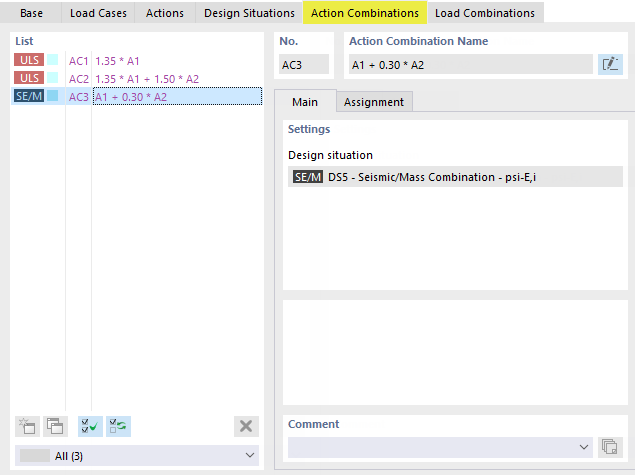

Сейсмические действия объединены в комбинации действий АС3, где применяется коэффициент ψ 0.30 для эксплуатационных нагрузок.
Когда вы выберете вкладку Комбинации нагрузок, программа создаст сейсмическую комбинацию КО9. Выберите ее. Чтобы проверить, как учитывается каждое из четырех загружений, выберите вкладку Назначение.

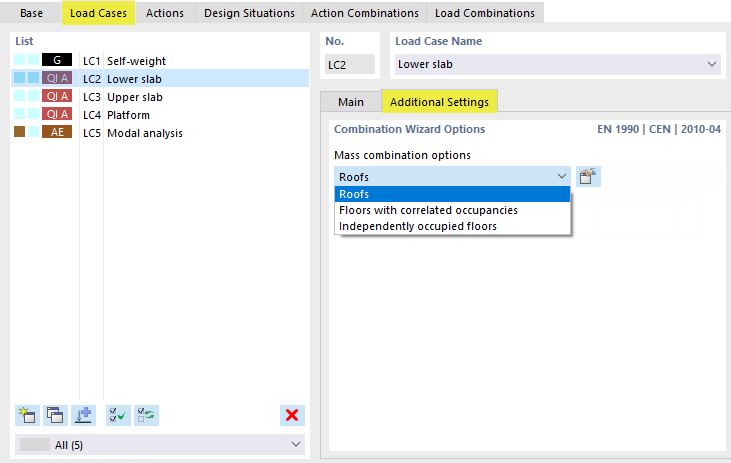

Вернитесь на вкладку Загружения. Выберите ЗГ2 в списке и перейдите на вкладку Дополнительные настройки. Убедитесь, что для комбинации масс установлена опция Крыши. Для полов применялись бы другие правила комбинации.
Проверьте загружения ЗГ3 и ЗГ4, чтобы убедиться, что настройки комбинирования масс идентичны.
Наконец, выберите загружение модального анализа ЗГ5.

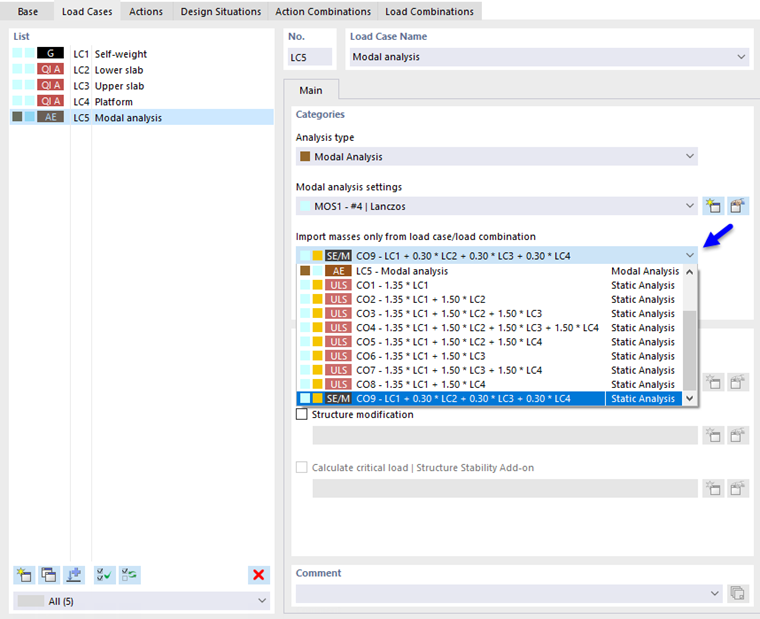

Откройте список "Импортировать массы только из загружения/комбинации", где выберите последний вариант: КО9 - ЗГ1 + 0.30*ЗГ2 + 0.30*ЗГ3 + 0.30*ЗГ4. Таким образом, все типы нагрузок, такие как силы и моменты четырех загружений, будут преобразованы в массы с соответствующими ψ коэффициентами и с применением константы для преобразования масс, заданной в Настройки и параметры исходных данных модели.
Расчет загружения

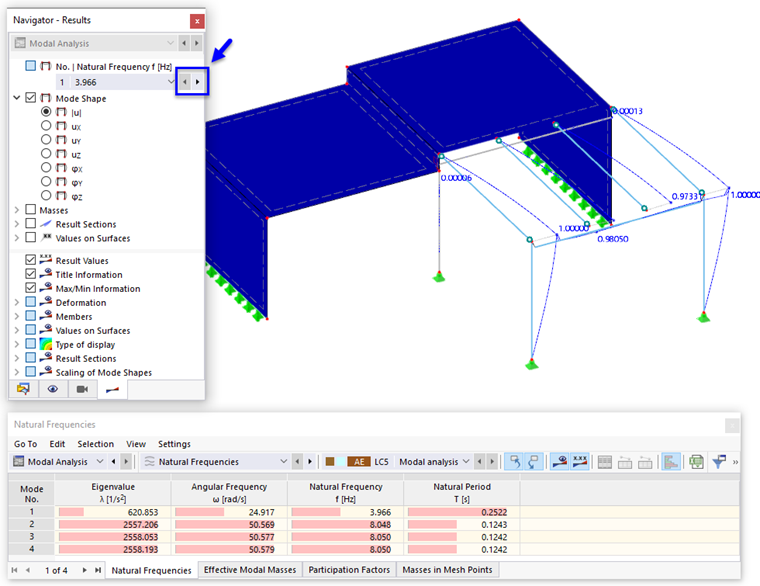

Нажмите Рассчитать, чтобы выполнить модальный анализ ЗГ5 с настройками расчета по умолчанию. Как только расчет будет завершен, в рабочем окне отобразятся формы колебаний модели. Четыре формы приведены в таблице "Собственные частоты".
Вы можете переключаться между формами колебаний (перемещения), принадлежащими к четырем собственным частотам, используя кнопки
и
в "Навигаторе - Результаты". Когда вы это сделаете, заметите, что будут продемонстрированы локальные формы колебаний балок платформы, а не всей модели.

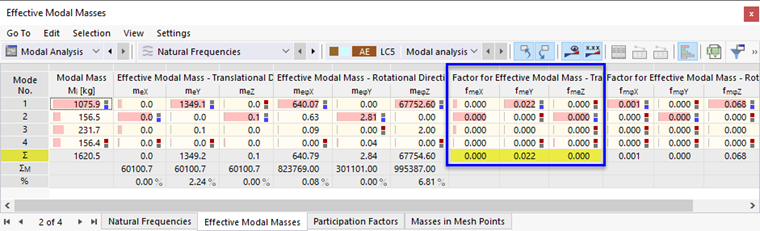

Выберите таблицу Эффективные модальные массы. При проверке коэффициентов для эффективных модальных масс результаты в столбцах fmeX и fmeY показывают, что практически никакие модальные массы не связаны с первыми четырьмя собственными частотами.
Поскольку масса платформы мала по сравнению с общей массой, ее формы колебаний более или менее несущественны для сейсмических сил. Чтобы получить надежные результаты, необходимо учитывать глобальные формы колебаний, а не локальные эффекты. Стандарт Еврокод также требует, чтобы сумма эффективных модальных масс для учитываемых форм была не менее 90% от общей массы (см. [1] 4.3.3.3.1). Поэтому необходимо скорректировать настройки для модального анализа.
