Чтобы создать новое загружение для спектрального анализа, нажмите на
на панели инструментов.

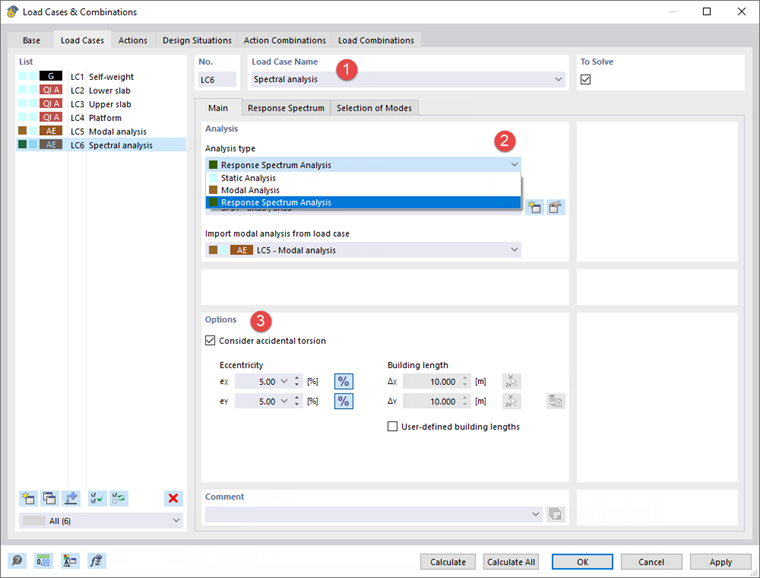

Откроется диалоговое окно 'Загружения и сочетания', в котором задается новое ЗГ6. Введите Спектральный анализ в область 'Название загружения' (1).
Выберите параметр Анализ спектра реакций в списке 'Тип анализа' (2). Данная настройка определяет применение спектрального анализа к новому загружению. В поле 'Импорт модального анализа из загружения' ниже, загружение 'ЗГ5 - модальный анализ' устанавливается автоматически. Сейсмический расчет будет основан на его формах колебаний.
В области 'Параметры' установите флажок Учитывать случайное кручение (3). Он будет учитывать погрешности в расположении масс и пространственном изменении сейсмического движения, как указано в норме EN 1998-1 [1], 4.3.2 и 4.3.3.3.3. 'Эксцентриситет' eX или eY определяет, насколько расчетный центр масс этажа смещается от его номинального местоположения. По умолчанию эксцентриситеты установлены на 5% от размеров модели.
