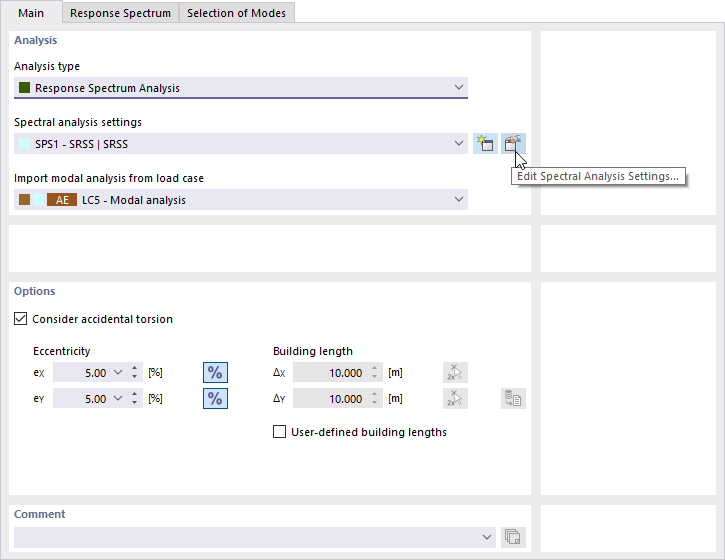

Чтобы проверить настройки спектрального анализа, нажмите на кнопку
кнопку рядом с полем 'Настройки спектрального анализа'.

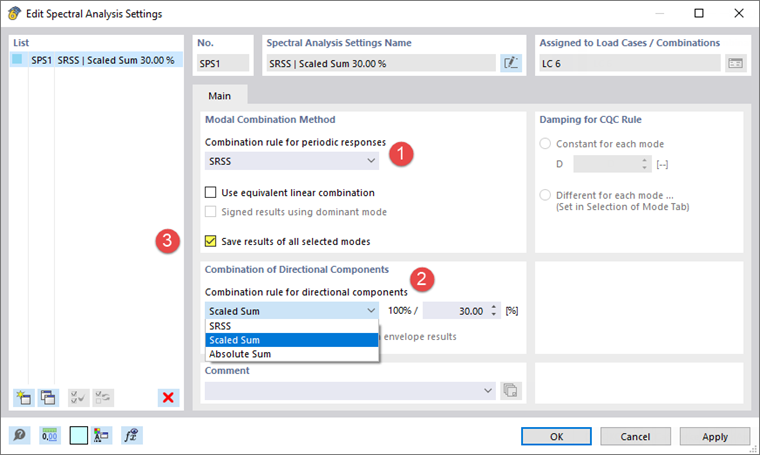

Откроется диалоговое окно 'Изменить параметры спектрального анализа'.
В качестве 'правила комбинирования для периодических откликов', опция SRSS установлена (1). Это означает «квадратный корень из суммы квадратов» и подходит при комбинировании реакций, возникающих в результате различных собственных значений модели. Альтернативный вариант - правило CQC, которое включает в себя определение параметров затухания.
Поскольку правило комбинирования SRSS является достаточно безопасным, допускается изменение расчета сумм и определение максимального значения индивидуальным способом. Откройте список 'Сочетание компонентов направления', в котором выберите параметр Масштабная сумма (2). При этом 100% компонентов, действующих в направлении X, будут сочетаться с 30% компонентов, действующих в направлении Y, и наоборот.
Активируйте флажок Сохранить результаты всех выбранных режимов (3), чтобы можно было проверить конкретные результаты после выполнения расчета.
Нажмите OK , чтобы применить изменения и закрыть диалоговое окно.
