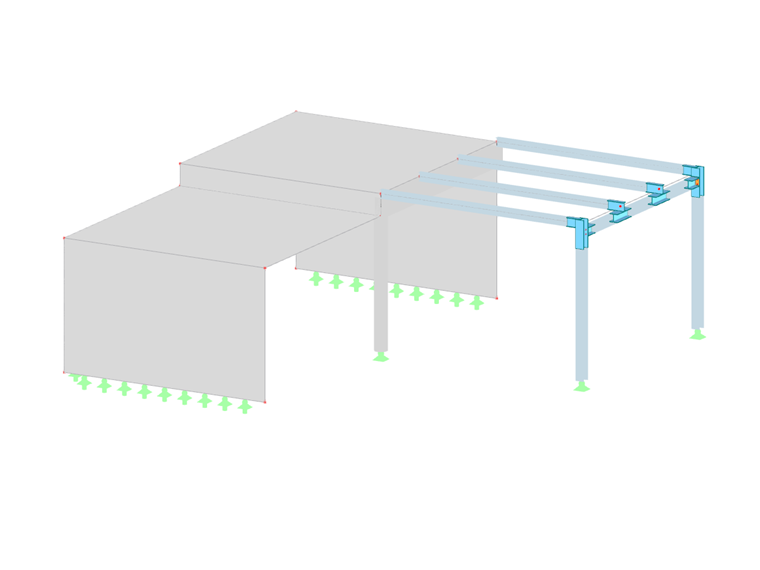

RFEM 6 | Tutorial - Ligações de aço

A vantagem do módulo RFEM 6 Steel Joints é que pode analisar as ligações de aço utilizando um modelo de EF, para o qual a modelação é totalmente automática em segundo plano. A entrada dos componentes da ligação de aço que controlam a modelação pode ser feita definindo os componentes manualmente ou utilizando os modelos disponíveis na biblioteca. O último método está incluído num artigo anterior da base de dados de conhecimento intitulado "Definir os componentes de ligação de aço utilizando a biblioteca". A definição de parâmetros para o dimensionamento de ligações de aço é o tema da artigo da base de dados de conhecimento "Dimensionamento de ligações de aço no RFEM 6".

As ligações de aço no RFEM 6 são definidas como um conjunto de componentes. No novo módulo Steel Joints, estão disponíveis componentes básicos universalmente aplicáveis (placas, soldaduras, planos auxiliares) para a introdução de situações de ligação complexas. Os métodos com os quais as ligações podem ser definidas são considerados em dois artigos anteriores da base de dados de conhecimento: "Uma nova abordagem para o dimensionamento de ligações de aço no RFEM 6" e "Definição de componentes de ligações de aço utilizando a biblioteca" .

O módulo Ligações de aço no RFEM 6 permite criar e dimensionar ligações de aço utilizando um modelo de elementos finitos. A modelação das ligações pode ser controlada através de uma entrada de componentes simples e confortável. Os componentes de ligação de aço podem ser definidos manualmente ou utilizando os templates disponíveis na biblioteca. O primeiro método está incluído num artigo anterior da base de dados de conhecimento intitulado "Uma nova abordagem para o dimensionamento de ligações de aço no RFEM 6". Este artigo incidirá sobre o último método; ou seja, mostrará como definir os componentes de ligação de aço utilizando os templates disponíveis na biblioteca do programa.

As chapas de capitel podem ser inseridas nas ligações de aço fazendo apenas alguns cliques com o rato. Os dados podem ser introduzidos utilizando os tipos de definição "Desvios" ou "Dimensões e posição" disponíveis. Ao especificar uma barra de referência e o plano de corte, também é possível omitir o componente Corte de barra.

Com este componente, pode modelar facilmente chapas de capitel em extremidades de pilares, por exemplo.

O componente "Corte de chapa" pode ser utilizado para cortar chapas (por exemplo, chapas de gusset, aleta etc.). Estão disponíveis vários métodos de corte:

• Plano: O corte é realizado na superfície mais próxima da placa de referência.
• Superfícies: Apenas as partes que se cruzam das chapas são cortadas.
• Caixa delimitadora: A dimensão mais exterior, constituída pela largura e altura, é cortada da placa como um retângulo.
• Envolvente convexa: A casca exterior da secção é utilizada para cortar a chapa. Se existem arredondamentos nos nós de canto da secção, a secção é adaptada aos mesmos.

Na tabela de entrada de dados {%>https://www.dlubal.com/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco módulo para ligações]] , pode realizar cortes precisos em lajes e componentes estruturais utilizando o componente "Sólido auxiliar". Com este componente, podem ser utilizadas as formas de caixa, cilindro ou qualquer secção transversal como objeto auxiliar.
