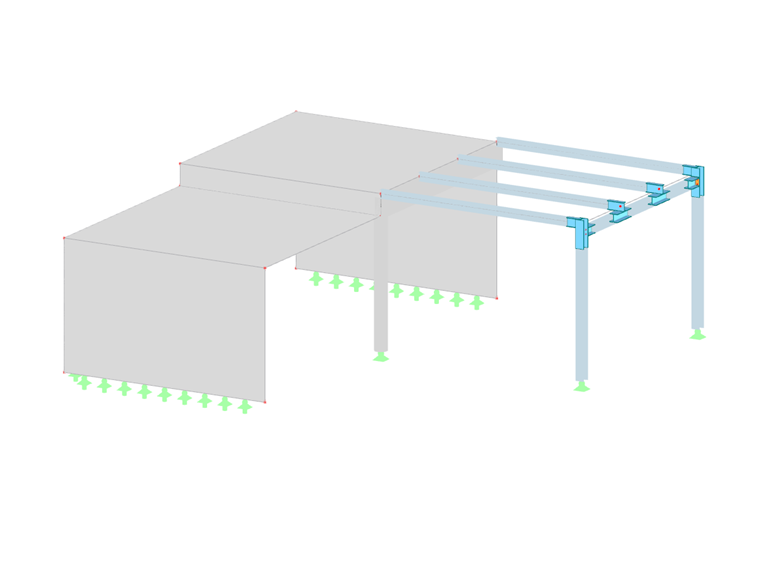

RFEM 6 | Tutorial - Giunti acciaio

Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare le connessioni in acciaio utilizzando un modello EF per il quale la modellazione viene eseguita in background in modo completamente automatico. L'input dei componenti del giunto in acciaio che controllano la modellazione può essere effettuato definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione di componenti di giunti in acciaio utilizzando la libreria". La definizione dei parametri per la progettazione di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6".

In RFEM 6, i collegamenti in acciaio sono definiti come un assemblaggio di componenti. Nel nuovo add-on Giunti acciaio, sono disponibili componenti di base universalmente applicabili (piastre, saldature, piani ausiliari) per inserire situazioni di collegamento complesse. I metodi con cui possono essere definiti i collegamenti sono considerati in due articoli precedenti della Knowledge Base: "Un nuovo approccio alla verifica di giunti in acciaio in RFEM 6" e "Definizione di componenti di giunti in acciaio utilizzando la libreria".

Per creare e analizzare collegamenti in acciaio usando un modello FE, è possibile utilizzare l'add-on Giunti acciaio in RFEM 6. La modellazione dei collegamenti può essere controllata tramite un input di componenti semplice e familiare. I componenti dei giunti per acciaio possono essere definiti manualmente o utilizzando i modelli disponibili nella libreria. Il primo metodo è incluso in un precedente articolo di Knowledge Base intitolato "Un nuovo approccio alla progettazione di giunti in acciaio in RFEM 6" . Questo articolo si concentrerà su quest'ultimo metodo; ovvero, mostrerà come definire i componenti del giunto in acciaio utilizzando i modelli disponibili nella libreria del programma.

In Giunti acciaio ora è possibile inserire una piastra di copertura con pochi clic. Per l'input, è possibile utilizzare i noti tipi di definizione 'Offset' o 'Dimensioni e posizione'. Specificando un'asta di riferimento e il piano di taglio, è anche possibile omettere il componente Sezione dell'asta.

Questo componente consente, ad esempio, di modellare facilmente le piastre di copertura sulle estremità delle colonne.

È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:

• Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
• Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
• Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
• Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.

Nel steel add-on giunti , è possibile eseguire tagli precisi su piastre e componenti strutturali utilizzando il componente "Solido ausiliario". All'interno di questo componente, è possibile utilizzare come oggetto guida le forme di un cuboide, di un cilindro o di qualsiasi sezione trasversale.
