Параметризация модели, в которой боковое сопротивление стены моделируется в виде стержня, работающего только на сжатие. Размеры стержня автоматически рассчитываются в параметрах по критериям модели. Это позволяет задать свойства материала (кладка, бетон), постоянную нагрузку, временную нагрузку, ветровую нагрузку и общую геометрию рамы портала. Кроме того, он позволяет управлять профилем ветровой нагрузки с помощью коэффициентов n от 2 до 10 и количества уровней.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

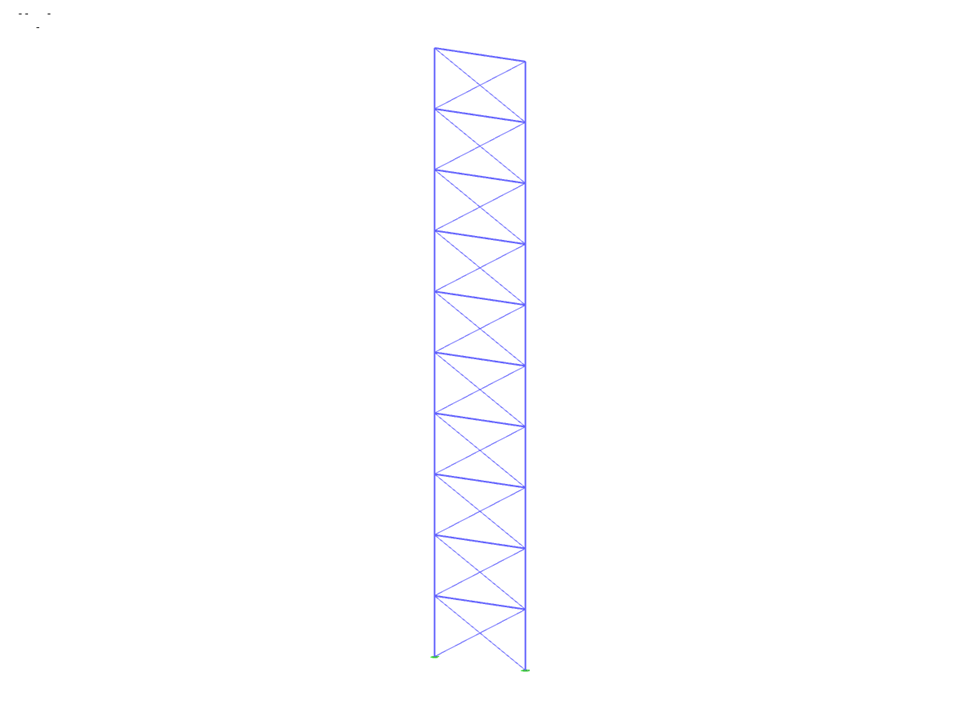

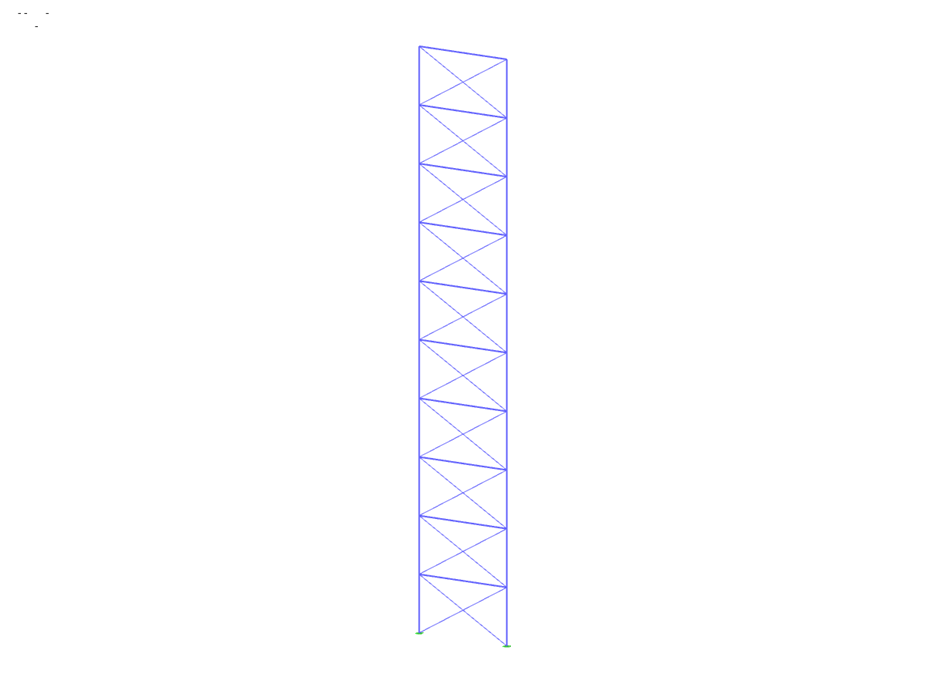

Стена как эквивалентный соединительный стержень
Параметры блока можно редактировать динамически | |
Количество узлов | 22 |
Количество линий | 50 |
Количество стержней | 50 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 61,835 t |
Размеры | 5,000 x 30,000 x 0,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
