Paramétrage du modèle dans lequel la rigidité latérale du mur est modélisée comme une bielle travaillant uniquement en compression. Les dimensions de la bielle sont automatiquement calculées dans les paramètres suivants des critères du modèle. Il permet d'entrer les propriétés de matériau (maçonnerie, béton), le poids propre, la charge d'exploitation, la charge de vent et la géométrie générale de la charpente du portique. De plus, il permet de contrôler le profil de charge de vent à l'aide de n coefficients allant de 2 à 10 ainsi que par le nombre de niveaux.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

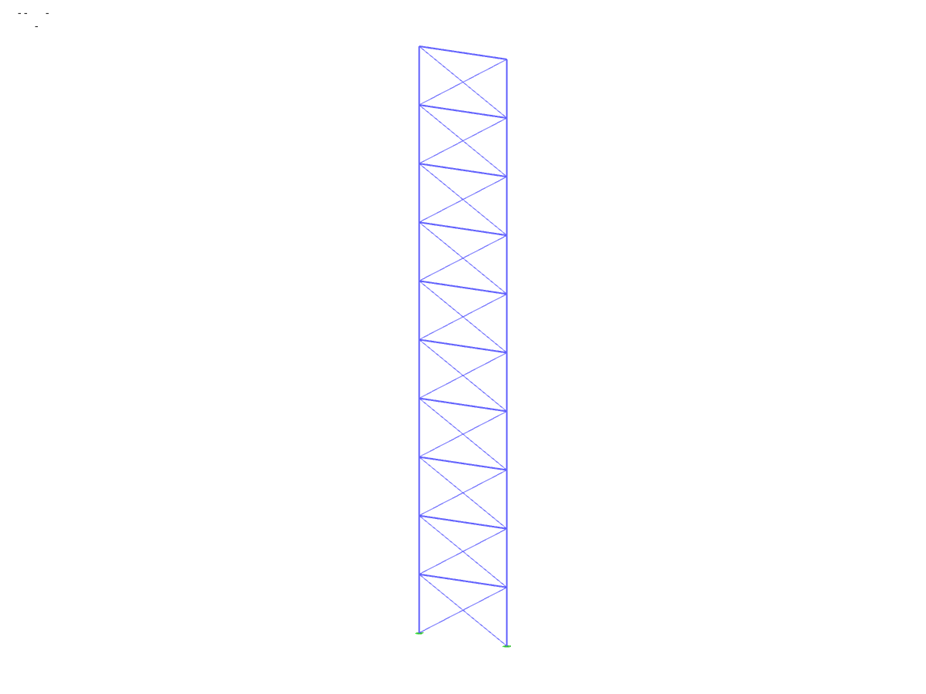

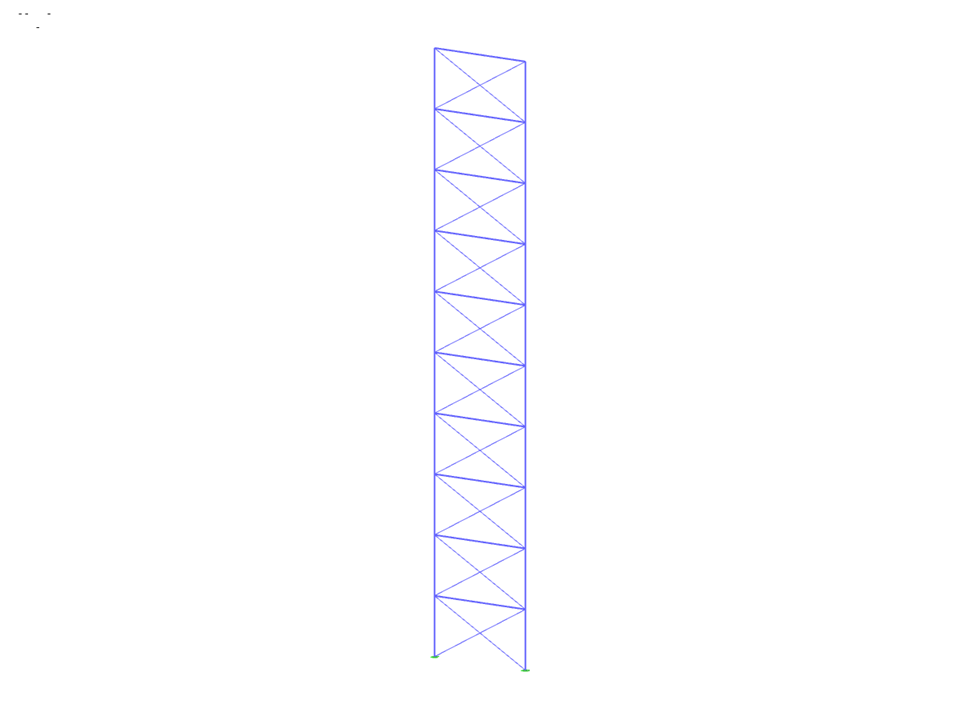

Mur comme bielle équivalente
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 22 |
Nombre de lignes | 50 |
Nombre de barres | 50 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 5 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 61,835 t |
Cotation fonctionnelle | 5,000 x 30,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
