Ściana jako równoważny pręt łączący

Pobierz swój model do analizy statyczno-wytrzymałościowej i otwórz w programach Dlubal!

  • Modele do pobrania

Model do pobrania

Opis

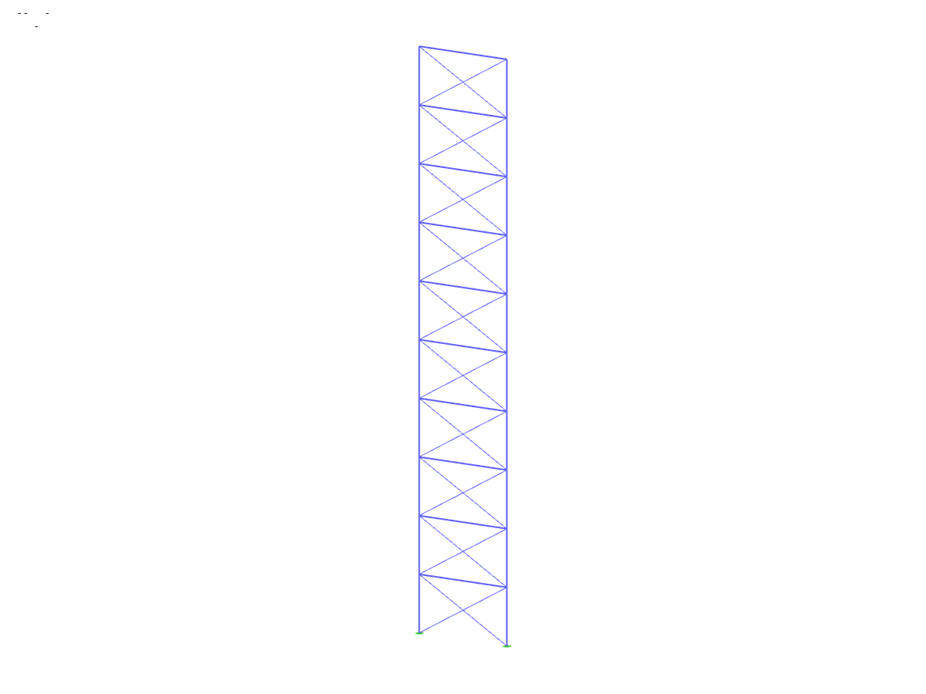

Parametryzacja modelu, w którym sztywność boczna ściany jest zamodelowana jako pręt łączący pracujący tylko na ściskanie. Wymiary pręta łączącego są obliczane automatycznie w ramach parametrów zgodnych z kryteriami modelu. Umożliwia on wprowadzanie właściwości materiału (mur, beton), obciążenia stałego, obciążenia zmiennego, obciążenia wiatrem oraz ogólnej geometrii ramy portalowej. Dodatkowo, możliwe jest kontrolowanie profilu obciążenia wiatrem za pomocą n współczynników od 2 do 10 oraz liczby poziomów.

Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.

Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

Słowa kluczowe

Ściana Stal

Skomentuj...

Skomentuj...

  • Odwiedziny 384x
  • Pobrane 7x
  • Zaktualizowane 3. stycznia 2024
  • Parametry bloku mogą być edytowane dynamicznie
  • Liczba węzłów 22
  • Liczba linii 50
  • Liczba prętów 50
  • Liczba powierzchni 0
  • Ilość brył 0
  • Ilość przypadków obciążenia 5
  • Ilość KO 0
  • Liczba kombinacji wyników 0
  • Ciężar całkowity 61,835 t
  • Wymiarowanie 5,000 x 30,000 x 0,000 m
