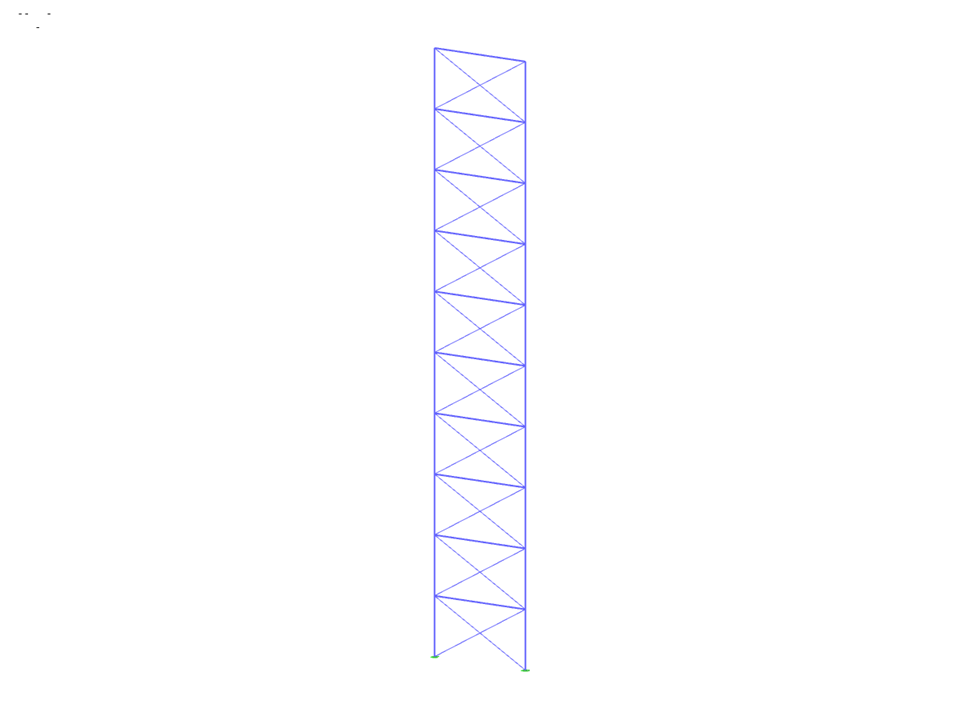

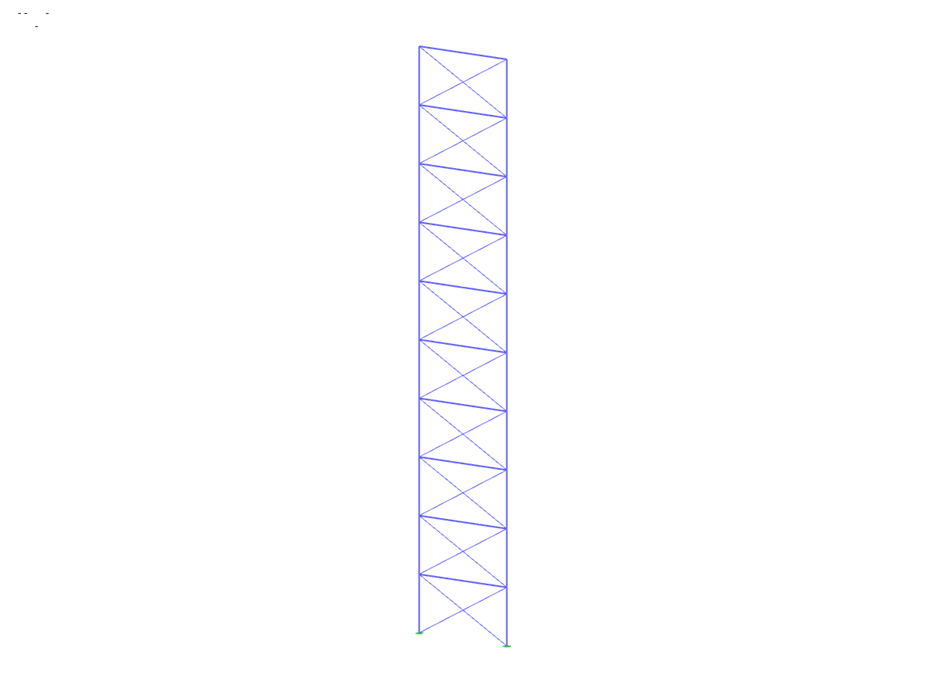

Parametrizace modelu, ve kterém je boční tuhost stěny modelována jako ojnice pracující pouze v tlaku. Rozměry ojnice se vypočítají automaticky v rámci parametrů podle kritérií modelu. Umožňuje zadat materiálové charakteristiky (zdivo, beton), vlastní tíhu, užitné zatížení, zatížení větrem a obecnou geometrii rámu portálu. Kromě toho umožňuje řídit profil zatížení větrem pomocí n součinitelů v rozmezí 2 až 10 a také počtu úrovní.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Stěna jako náhradní spojovací tyč
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 22 |
| Počet linií | 50 |
| Počet prutů | 50 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 61,835 t |
| Rozměry | 5,000 x 30,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
