Parametrización del modelo en el que la rigidez lateral del muro se modela como una biela que trabaja solo en compresión. Las dimensiones de la biela se calculan automáticamente dentro de los parámetros siguiendo los criterios del modelo. Permite introducir las propiedades del material (mampostería, hormigón), el peso propio, la sobrecarga de uso, la carga de viento y la geometría general del pórtico. Además, permite controlar el perfil de la carga de viento por medio de n coeficientes que van de 2 a 10, así como el número de niveles.
Modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).

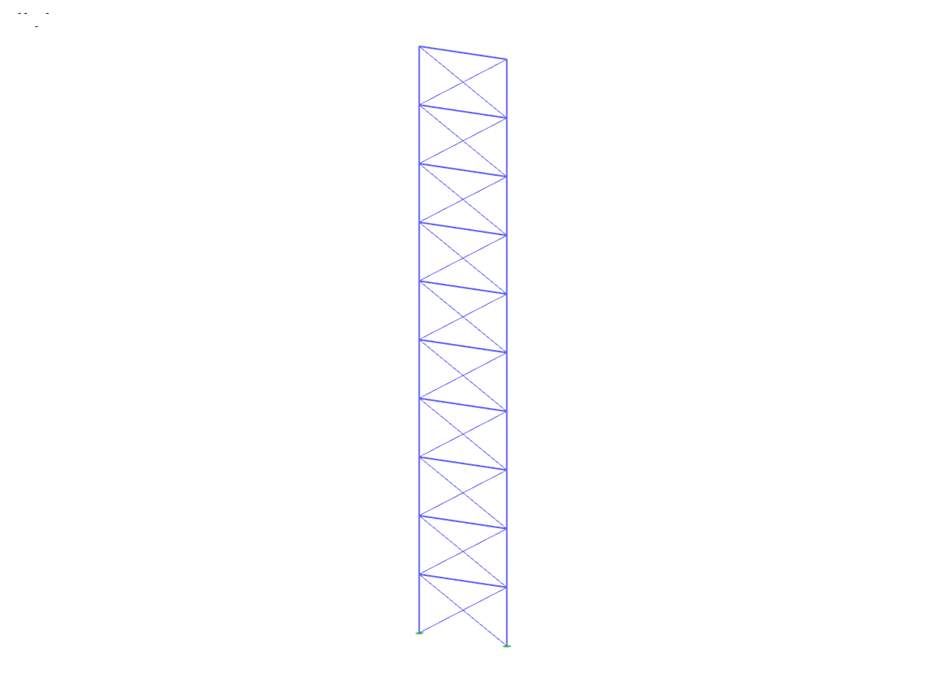

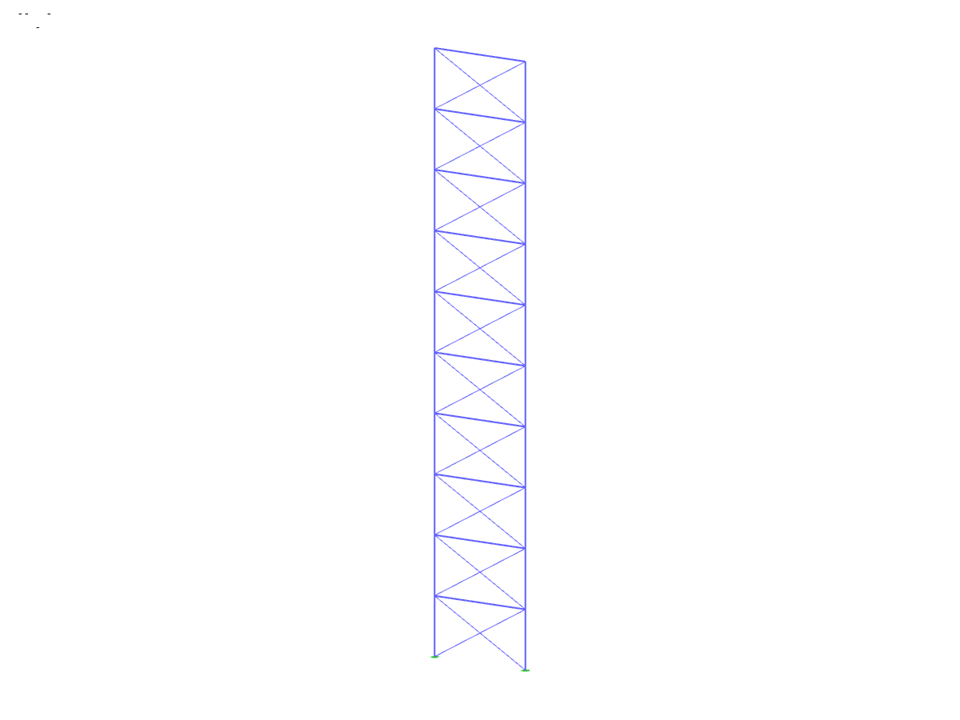

Muro como biela equivalente
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 22 |
| Número de líneas | 50 |
| Número de barras | 50 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 61.835 t |
| Dimensiones | 5,000 x 30,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
