Parametrisierung des Modells, in dem die seitliche Steifigkeit der Wand als nur auf Druck wirkende Schubstange abgebildet wird. Die Abmessungen der Schubstange werden automatisch im Rahmen der Parameter berechnet, die den Kriterien des Modells entsprechen. Sie ermöglicht die Eingabe der Materialeigenschaften (Mauerwerk, Beton), Eigengewicht, Nutzlast, Windlast und der allgemeinen Geometrie des Portalrahmens. Zudem lässt sich damit das Windlastprofil über n Beiwerte von 2 bis 10 sowie die Anzahl der Ebenen steuern.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rf6).

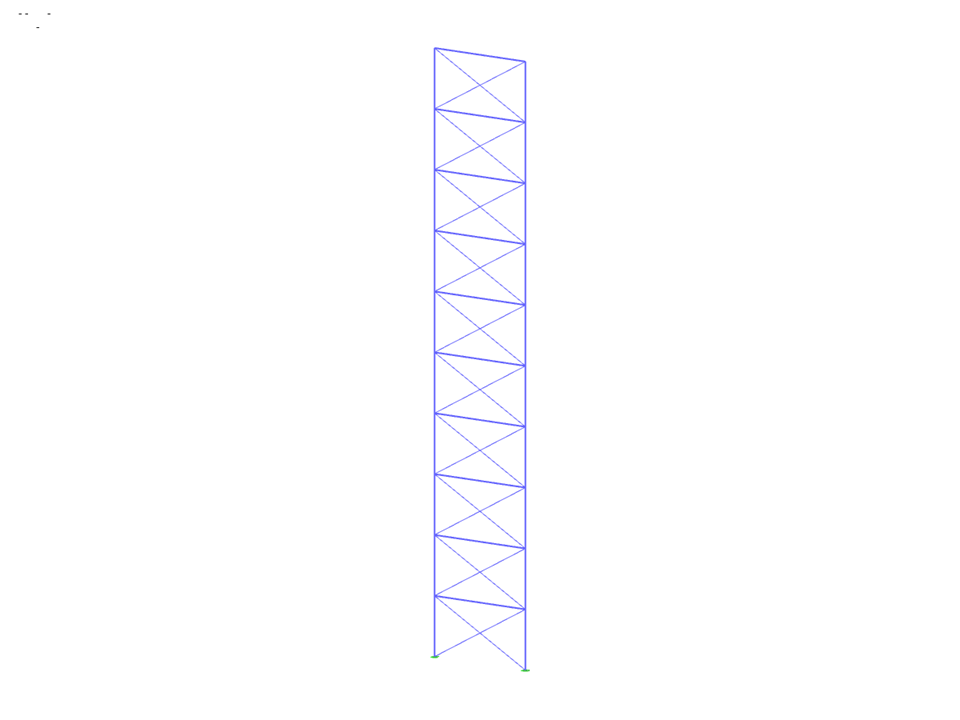

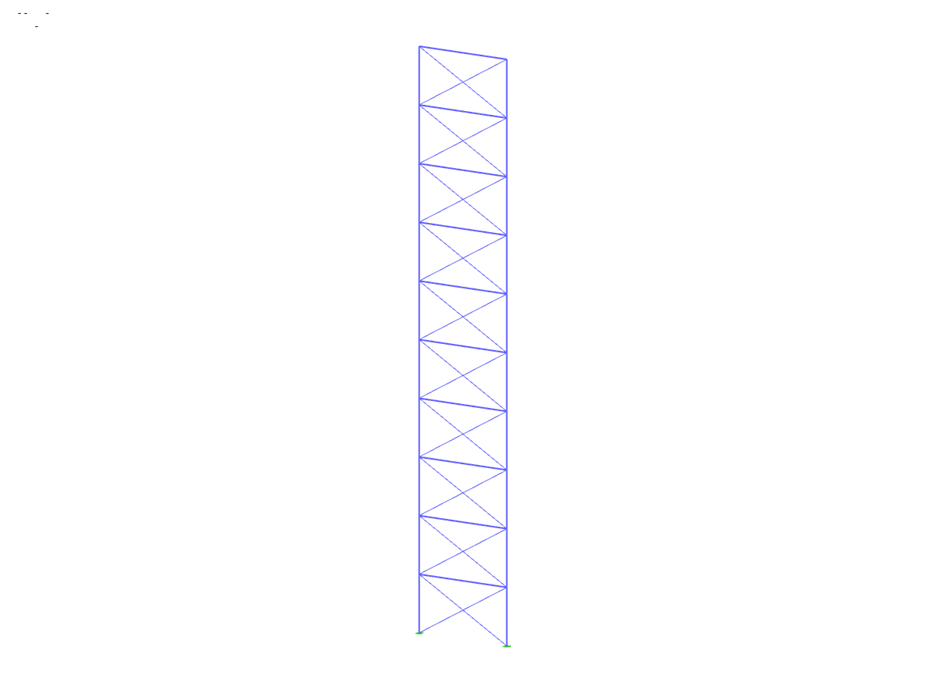

Wand als Verbindungsstab
Blockparameter dynamisch editierbar | |
Anzahl Knoten | 22 |
Anzahl Linien | 50 |
Anzahl Stäbe | 50 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 5 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 61,835 t |
Abmessungen | 5,000 x 30,000 x 0,000 m |
