Parametrizzazione del modello in cui la rigidezza laterale della parete è modellata come una biella che lavora solo in compressione. Le dimensioni della biella sono calcolate automaticamente all'interno dei parametri seguendo i criteri del modello. Consente di inserire le proprietà del materiale (muratura, calcestruzzo), il carico permanente, il carico variabile, il carico del vento e la geometria generale del telaio del portale. Inoltre, consente di controllare il profilo del carico del vento tramite n coefficienti compresi tra 2 e 10 e il numero di livelli.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

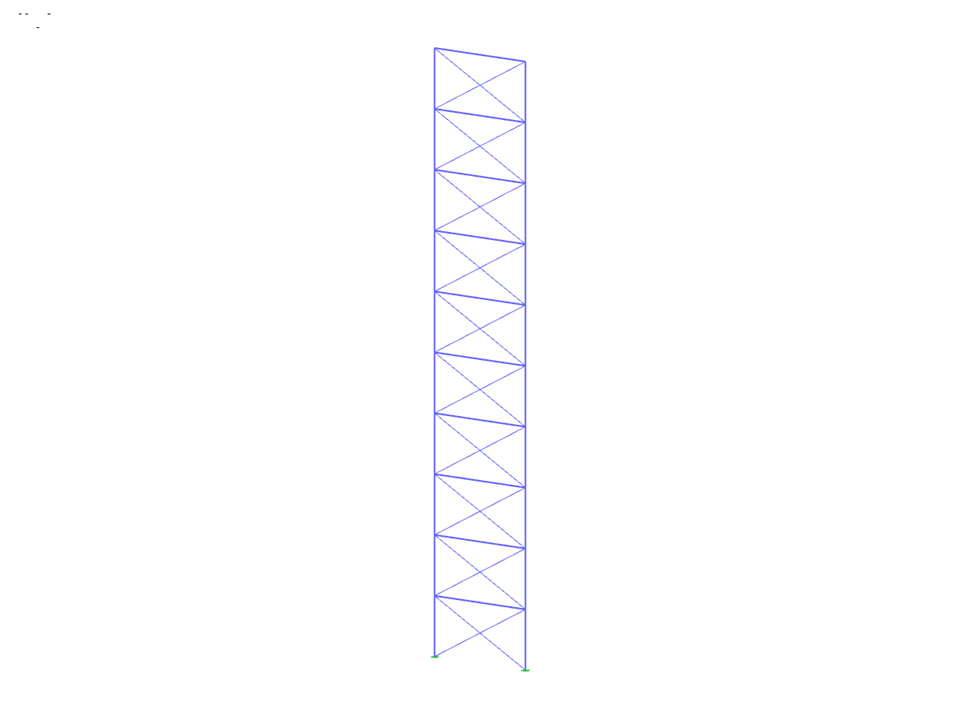

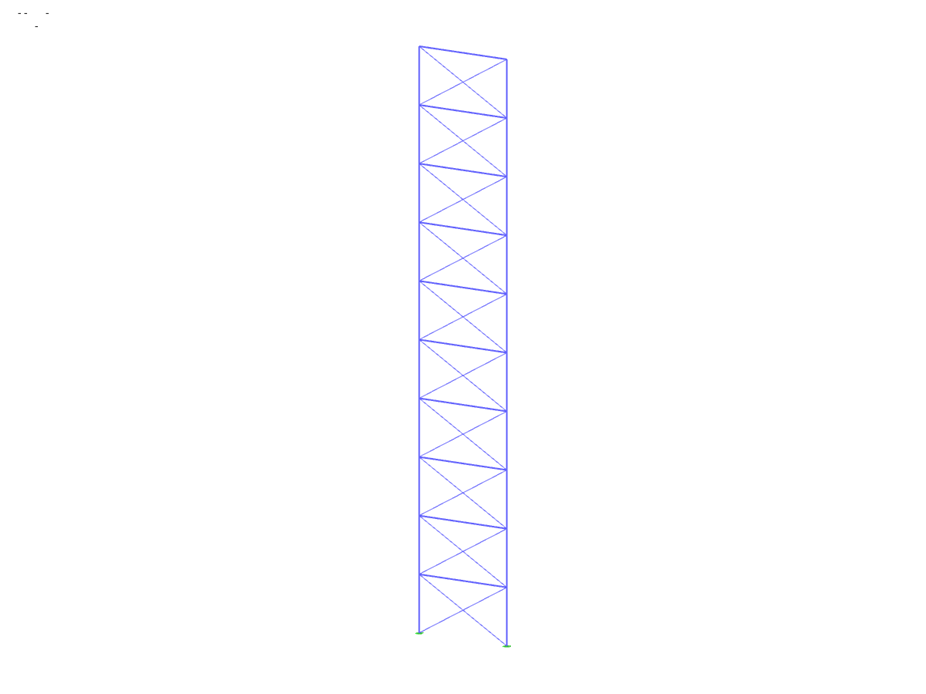

Parete come biella equivalente
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 22 |
| Numero di linee | 50 |
| Numero di aste | 50 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 61,835 t |
| Dimensioni | 5.000 x 30.000 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
