Parametrização do modelo no qual a rigidez lateral da parede é modelada como uma biela a trabalhar apenas em compressão. As dimensões da biela são calculadas automaticamente dentro dos parâmetros, de acordo com os critérios do modelo. Permite introduzir propriedades de material (alvenaria, betão), cargas permanentes, cargas variáveis, cargas de vento e a geometria geral do pórtico. Além disso, permite controlar o perfil de carga de vento através de coeficientes n que variam de 2 a 10, bem como o número de níveis.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

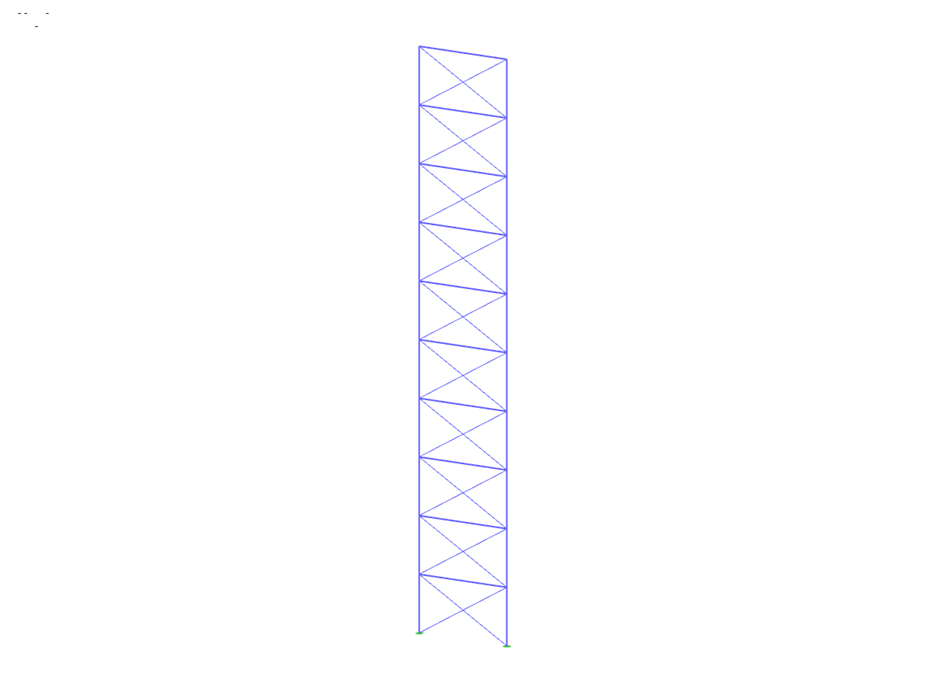

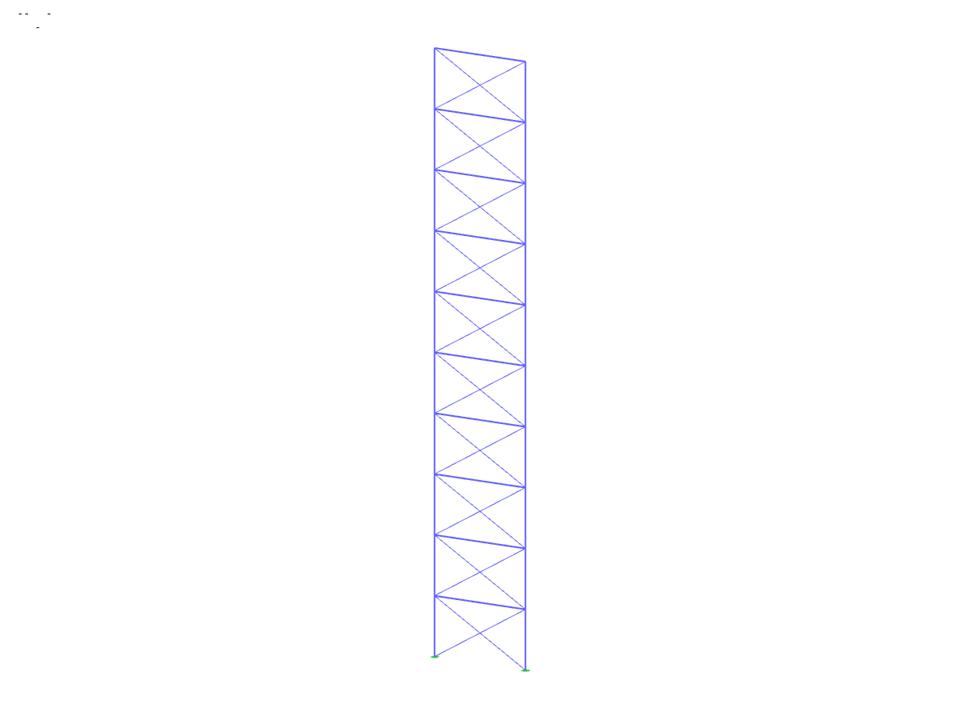

Parede como biela equivalente
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 22 |
| Número de linhas | 50 |
| Número de barras | 50 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 61,835 t |
| Dimensões | 5,000 x 30,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
