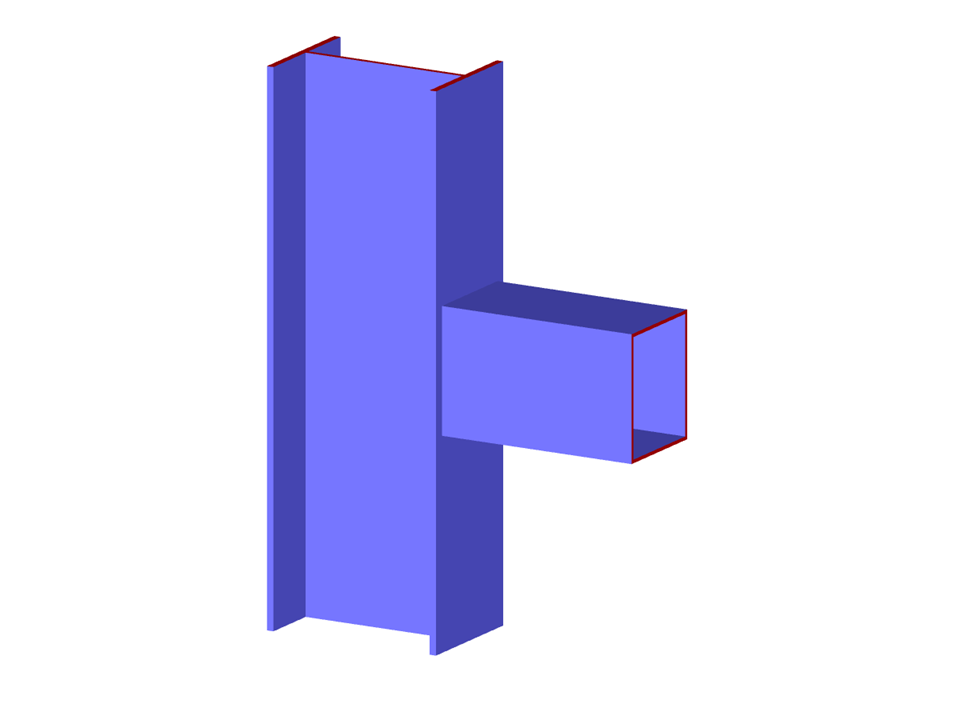

Параметризация геометрии стальной балки прямоугольного сечения, соединенной со стальной колонной двутавра. Соединение с помощью кронштейна и пластин жесткости.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Соединение балки и колонны
| Параметры блока можно редактировать динамически | |
| Количество узлов | 43 |
| Количество линий | 75 |
| Количество стержней | 2 |
| Количество поверхностей | 24 |
| Общий вес | 1,502 t |
| Размеры | 1,418 x 0,460 x 2,000 m |
| Версия программы | 5.28.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
