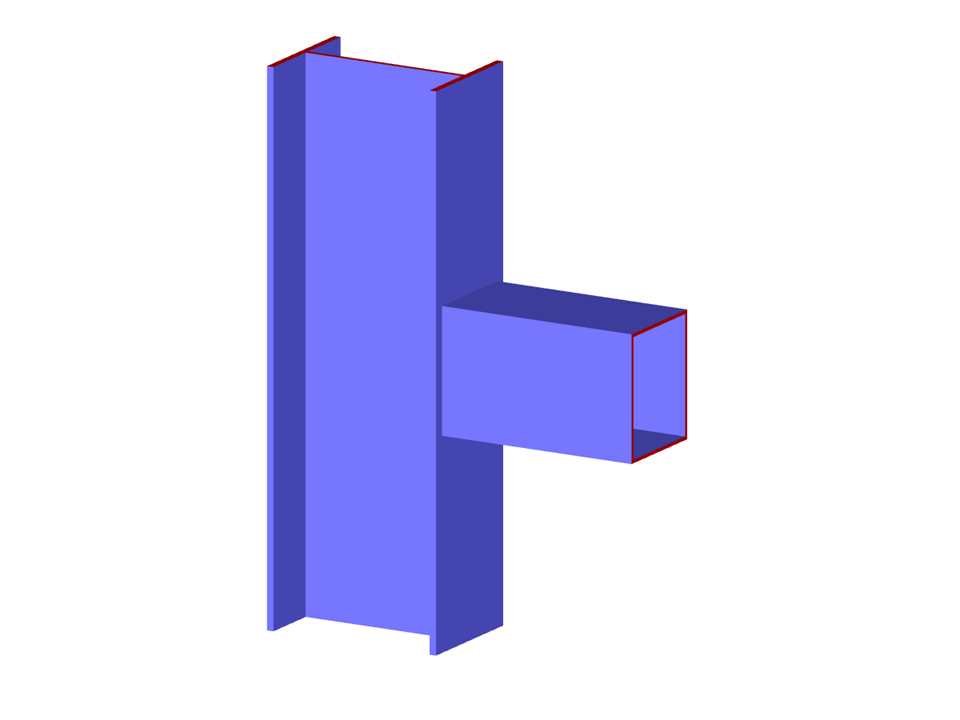

Paramétrage de la géométrie d'une poutre en acier à section rectangulaire connectée à un poteau en acier à profilé en I. Assemblage à l'aide de supports et de plaques de renforcement.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Assemblage de poutre et de poteau
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 43 |
| Nombre de lignes | 75 |
| Nombre de barres | 2 |
| Nombre de surfaces | 24 |
| Poids total | 1,502 t |
| Cotation fonctionnelle | 1,418 x 0,460 x 2,000 m |
| Version du logiciel | 5.28.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
