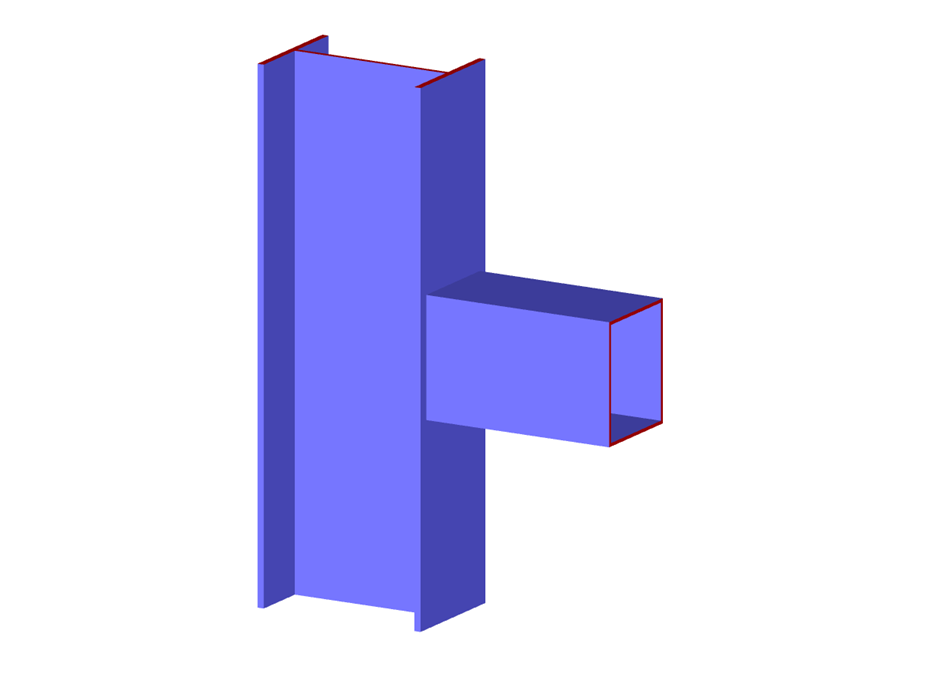

Parametryzacja geometrii belki stalowej o przekroju prostokątnym połączonej ze stalowym słupem o przekroju dwuteowym. Połączenie za pomocą węzłówek i blach wzmacniających.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie belek i słupów
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 43 |
| Liczba linii | 75 |
| Liczba prętów | 2 |
| Liczba powierzchni | 24 |
| Ciężar całkowity | 1,502 t |
| Wymiarowanie | 1,418 x 0,460 x 2,000 m |
| Wersja programu | 5.28.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
