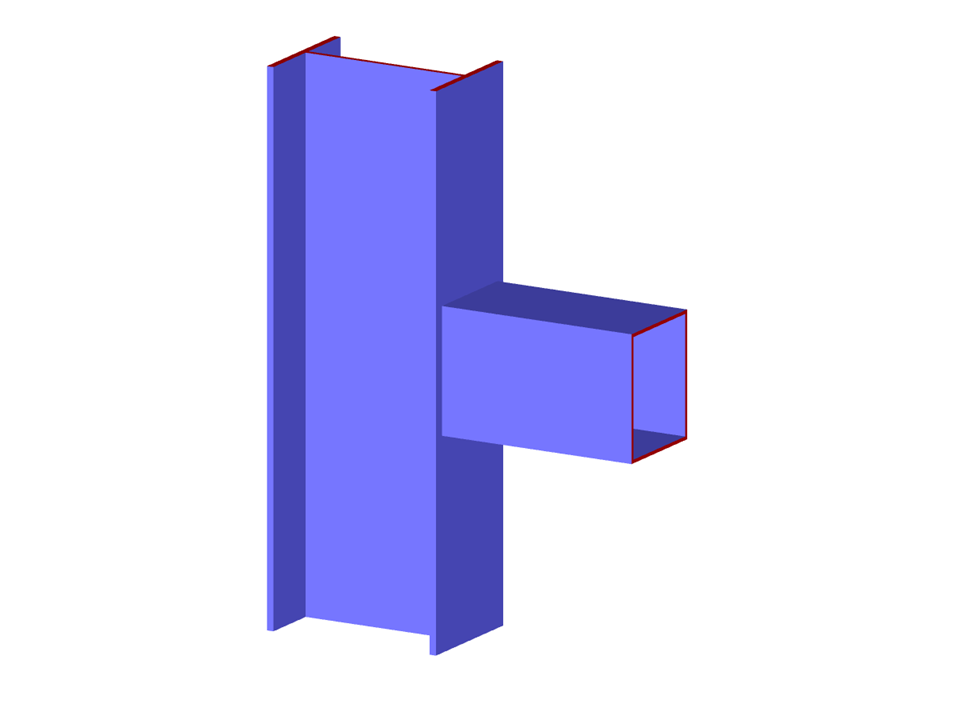

Parametrizzazione della geometria di una trave in acciaio a sezione rettangolare collegata a una colonna in acciaio con sezione a I. Collegamento tramite staffa e piastre di irrigidimento.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Giunto di travi e pilastri
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 43 |
| Numero di linee | 75 |
| Numero di aste | 2 |
| Numero di superfici | 24 |
| Peso totale | 1,502 t |
| Dimensioni | 1.418 x 0.460 x 2.000 m |
| Versione del programma | 5.28.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
