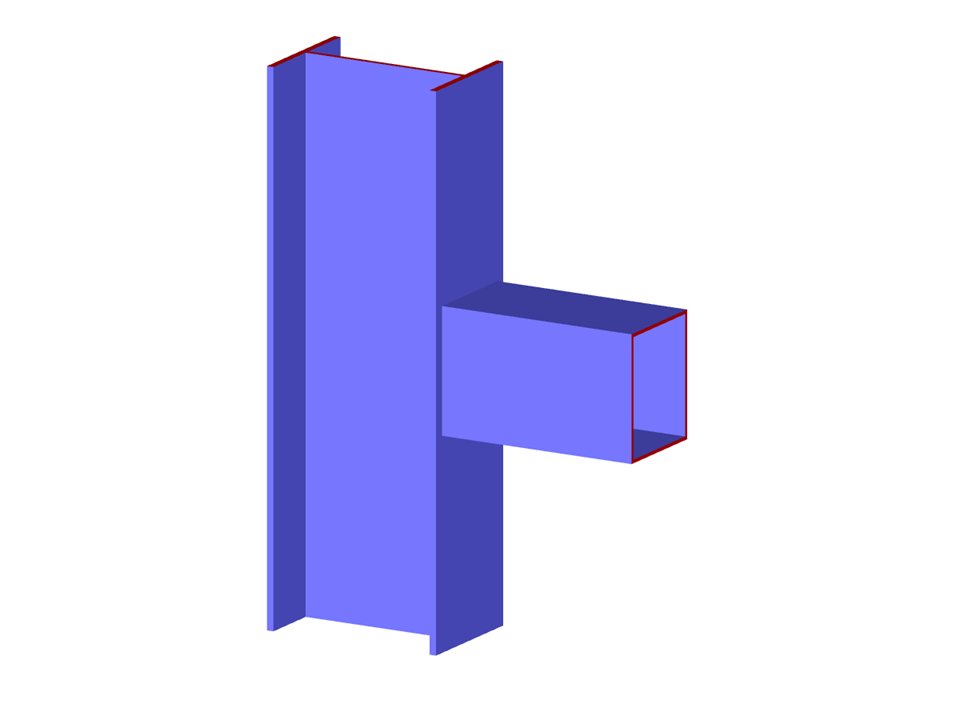

Parametrizace geometrie ocelového nosníku obdélníkového průřezu připojeného k ocelovému sloupu I-profilu. Spojení pomocí konzoly a výztužných desek.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spoj nosníku a sloupu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 43 |
| Počet linií | 75 |
| Počet prutů | 2 |
| Počet ploch | 24 |
| Celková hmotnost | 1,502 t |
| Rozměry | 1,418 x 0,460 x 2,000 m |
| Verze programu | 5.28.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
